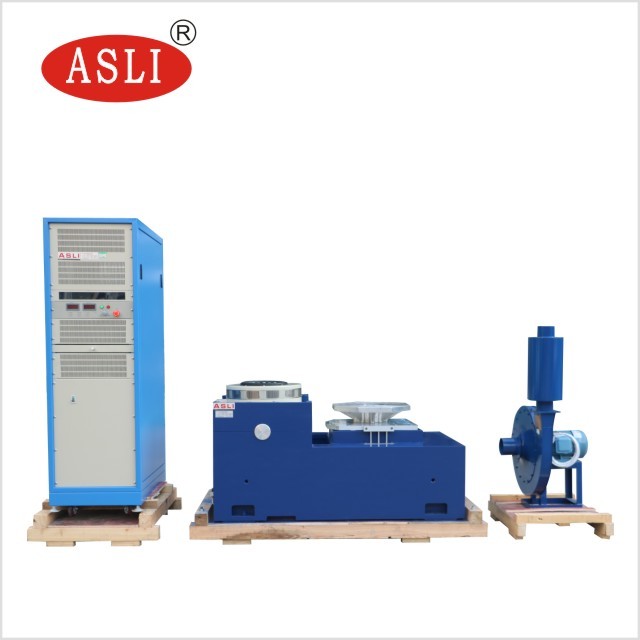

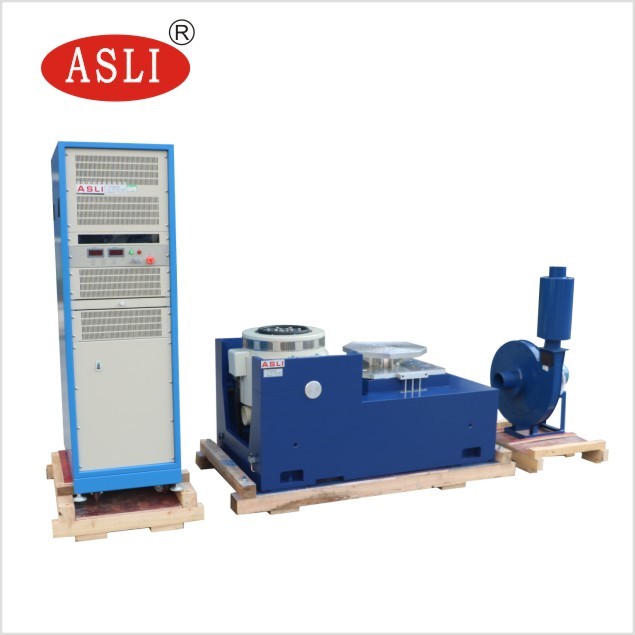

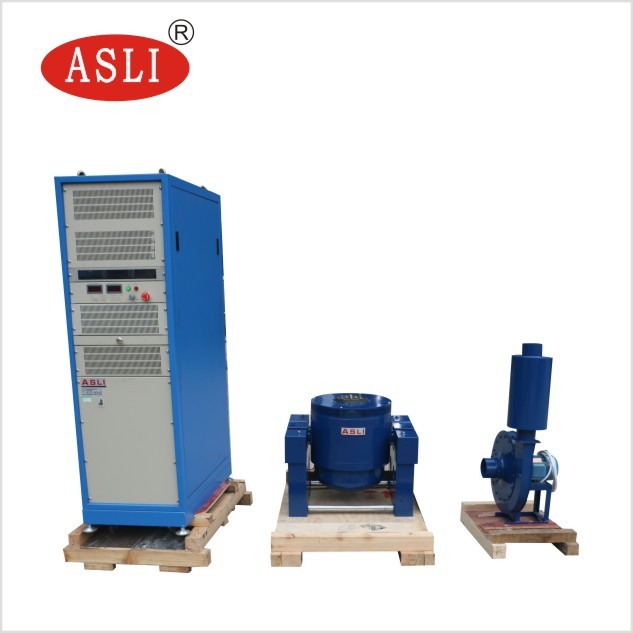

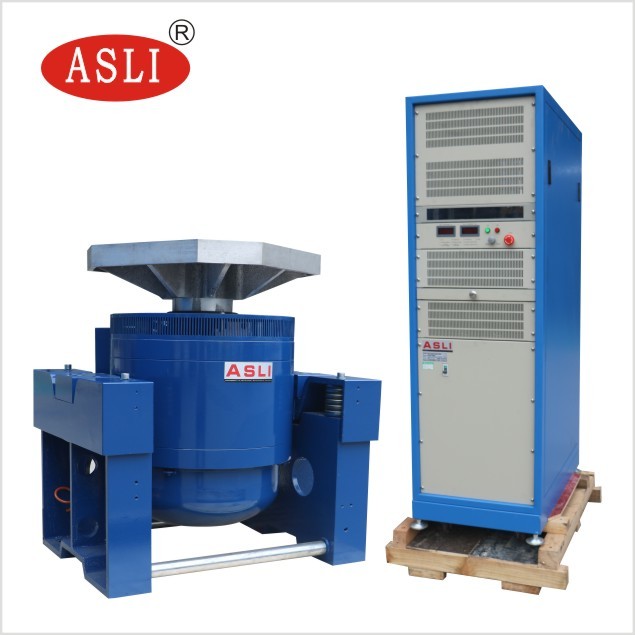

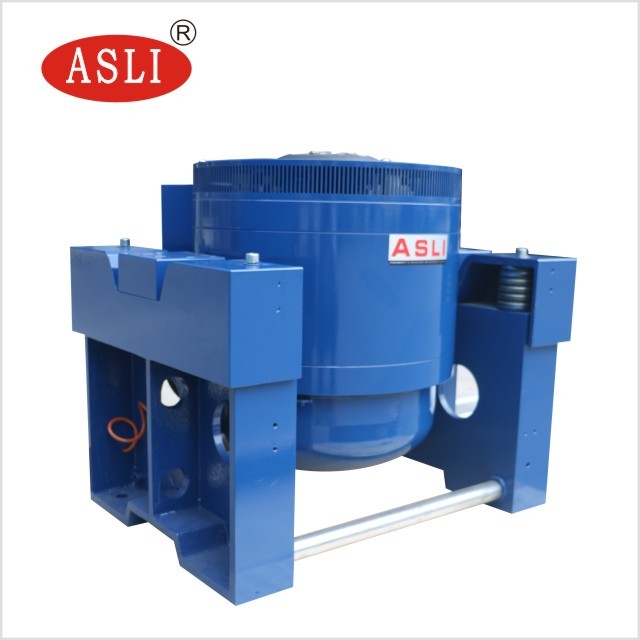

電動シェーカーの実験室試験機械に荷を積むISTA 3A 100kg
Product Details
| 正弦力: | 3000N | スピード: | 1.6m/秒 |
|---|---|---|---|
| 振動方向: | 垂直 | 加速度: | 100G |
| 頻度: | 3～3500HZ | 力: | 380v 三相 |
| 変位: | 25mm | ||
| ハイライト |
ISTA 3Aの電動シェーカー,電動シェーカーに荷を積む100kg,ISTA 3Aの実験室試験機械 |
||
Product Description
ISTA 3A 100kgロードエレクトロダイナミックシェーカーは、厳格な実験室評価のために設計された高周波3軸振動試験機です。当社のエレクトロダイナミック高周波振動試験機/高周波振動疲労試験機シリーズの一部であり、要求の厳しい試験環境で正確かつ信頼性の高いパフォーマンスを発揮するように設計されています。
当社のエレクトロダイナミック高周波振動試験機シリーズは、ダブル磁気回路構造、自己生成スケルトンアクションサークル、空気浮上サポート、リニアガイド付きローラーベアリング、トランサムアイソレーションなどの先進技術を採用しています。これらのシステムは、以下の試験を実行できます。
- X、Y、Z 3軸正弦波振動試験
- 広帯域ランダム振動試験
- 古典的パルス試験（半正弦波、台形波、のこぎり波）
- 衝撃応答スペクトル試験
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、家電、家庭用電化製品業界で広く使用されています。
- 高ステージ軸共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- 低磁束漏れ、コンパクトで合理的な構造を持つダブル磁気回路設計。
- 優れた偏心荷重容量を提供する、ストレートで輸入志向の複合ボディ剛性配向を持つロッカーロッドローラーベアリング。
- ホルモン使用専用のトランサムアイソレーション基盤で、便利な移動設置を提供。
- ダイナミックサークルの高信頼性を保証する先進技術移動システム。
- 冷却効果を高める新しいダクト設計。
- ベアリング小風船の静剛性と動剛性により、振動テーブル容量を増加させ、低周波性能を向上。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 小型ロードベンチ内で、より高い加速度と動作周波数を実現し、マシンベンチ全体の積載能力と性能を向上させます。
- 水平ベンチと振動ベンチは一体型で完璧な構造であり、設置と調整が容易です。
- 静圧トラック、V字型で、傾斜抵抗とバイアス荷重抵抗の能力があります。内蔵オイルポンプで構造が良く、操作が簡単です。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
VT垂直延長ベンチと指定クランプは、完璧な構造、高品質の素材、優れた職人技に基づいて、顧客が最高のパフォーマンスを得られるように、精密に計算され、精巧に設計されています。
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | φ1200 |
「エレクトロダイナミック高周波機械試験機 振動疲労試験機」についてご不明な点がございましたら、お気軽にお問い合わせください。
Product Highlights
ISTA 3A 100kg 電気力学的シェーカーは、3000N 正弦力、100g 加速度、3 ～ 3500Hz、変位 25mm、速度 1.6m/s を実現します。デュアル磁気回路、エアサスペンション、トラニオン絶縁を備え、信頼性の高い X/Y/Z 振動試験を実現します。カスタムオプションも利用可能。
証明される友好的な高周波動的振動シェーカー システム セリウムを使用しなさい
3000Nの正弦力、3-3500Hz、100gの加速度、垂直+水平テストを備えたCE認定の高周波振動シェーカー。二重磁気回路、高度な冷却、トラニオン絶縁を備えています。カスタムオプションを利用できるため、バッテリーとLEDのテストに最適です。
-70~200Cのプログラマブル制御の環境の温度の湿気のテストの部屋
408L プログラム可能な恒温湿度チャンバー、-70 ～ 200°C、20 ～ 98%RH。 SUS#304 ステンレス鋼、CE マーク、SGS テスト済み。フランス Tecumseh コンプレッサー、USB インターフェイス、OEM 利用可能。 LED、バッテリー、電子機器のテストに最適です。
OEM/ODMは光学機器のための振動テーブルの試験装置を受け入れた
光学機器用 OEM/ODM 振動テーブル: 3000N 正弦力、3-3500Hz、1.6m/s、垂直/水平。二重磁気回路、空気バネ絶縁、MIL-STD-810F/G準拠。実験室での耐久性テストに最適です。
コンデンサーおよび自動車適用のための任意振動試験機械
ES-20 ランダム振動試験機は、20000N の正弦力、3 ～ 2500Hz の範囲、300kg の荷重、コンデンサおよび自動車用途の X/Y/Z 軸試験を実現します。 CE認定、28年のメーカー、輸出用合板パッケージ。
