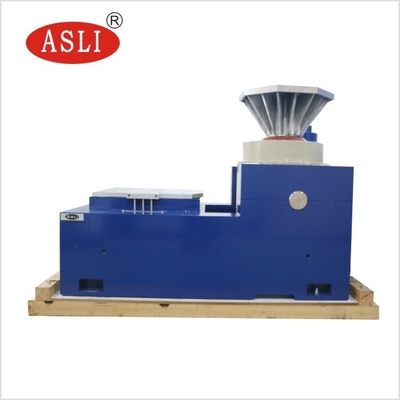

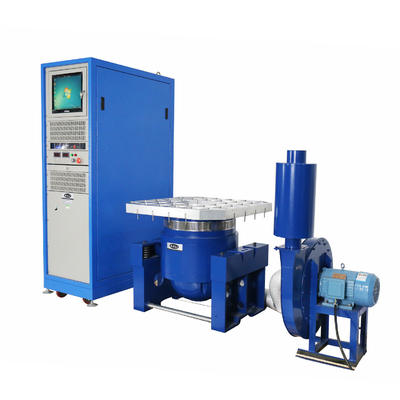

実験室のためのMIL-STD-810F MIL-STD-810G 3000Nの振動試験システム
Product Details
| 力なし: | 3000N | スピード: | 1.6m/s |
|---|---|---|---|
| 振動方向: | 縦の横 | 適用する: | 実験室 |
| 周波数: | 3~3500HZ | パワー: | 380v 3相 |
| 移動: | 25mm | ||
| ハイライト |
MIL-STD-810Fの振動試験システム,MIL-STD-810Gの振動試験システム,3000N振動試験制度 |
||
Product Description
ランダム振動テストシステムは,MIL-STD-810FおよびMIL-STD-810G規格を満たすように設計されており,実験室環境で信頼性と精度の高い振動テストを提供します.この電動振動装置は,幅広い環境シミュレーションアプリケーションに適しています..
- 設計されたダイナミック・サークル・スケルトン 高段の軸性共振周波数
- 2つの磁気回路の設計は高磁場強度,低流体漏洩,そしてコンパクトで合理的な構造を保証します
- ローカー・ラッド・ロール・ベアリング,直線型・輸入型複合体体硬度方向性,偏心負荷能力
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- システム全体に統合された高度な技術により ダイナミック・サークルの高い信頼性が確保されます
- 新しい管の設計により冷却効果が向上します.
- ローヤリング小気球の静的硬さと動的硬さは振動テーブル容量を高め,低周波性能を向上させる.
| パラメータ | 仕様 |
|---|---|
| 定数力 | サイナス力 3000N ランダム力 3000N 衝撃力 6000N |
| 周波数範囲 | 3Hzから3500Hz 固定周波数 前後を掃く シヌス ランダム ショック |
| スウィープ周波数モード | 線形,対数,前後を掃く 固定周波数 |
| スウィープ周波数回数 | 1から32767まで |
| スウィープ周波数時間 | 固定周波数 / 単一の 1 〜 3600 分; スウィープ周波数曲線が表示される |
| マックス 加速 | 1000 m/s2 (負荷なし) |
| マックス スピード | 1.6 m/s |
| マックス 移動 | 25 mm p-p (負荷なし),ダブルピーク |
| 衝撃の移動 | 25mm |
| 移動コイルの重量 | 3.5kg |
| 振動方向 | 垂直 |
| 振動波 | シヌス ランダム ショック |
| 移動コイルの直径 | Φ150 mm |
| 振動システムの次元 | W750 × H599 × D680 mm |
| 振動システム重量 | 490kg |
電子動力高周波振動シェーカーシリーズ製品の製造者として 我々は"二重磁気回路構造"を含む先進的な現代技術を採用"自作した骨格のアクション・サークルこのシステムは,X,Y,Z三軸のシヌソイド振動テストとブロードバンドランダム振動テストを完了できます.クラシックパルス検査 (半シナス)トラペソイド,シール歯波) とショック応答スペクトルテスト
これらの製品は 国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電の分野で広く使用されています.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 二重磁回路構造は,高磁場強度を保証し,流体漏れを軽減する.特別な脱ガス構造は,流体漏れを1mT以下まで削減することができます.
- U型スプリング,ローラー,線形ベアリングは,負荷の歪みに強い抵抗力があります.
- 振動 システム は,特別 の 基礎 の 必要 が ない 状態 で,重荷 の 下 に も 安定 し て 働い て い ます.
- 振動試験器の過熱,過負荷,過電流,過電圧,過移動状態に対する保護装置が用意されている.電気網の防護装置は過電圧をカバーするドライブ電源保護には,電流制限,ソフトスタート,過熱,短電流,モジュール欠陥保護が含まれます.
- サイナス・ランダム・インパクト・環境テストを 完了できます
- このシステムには,電圧変動の最小要件があります.
- このシステムには,接地抵抗の最小要件があります. 接地抵抗は4Ω未満です.
- 高い信頼性があり,特に長時間稼働に適しています.
- 小さい積載台では,より高い加速と作業頻度が実現され,積載能力と機床全体の性能が向上します.

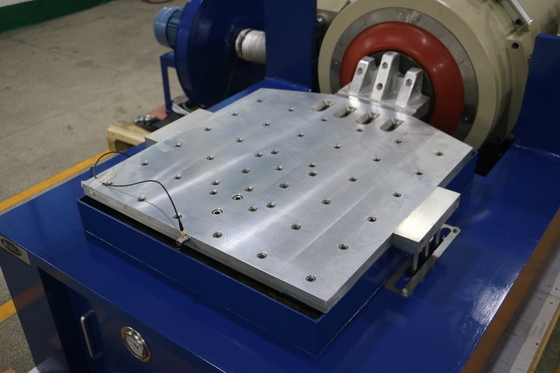

- 水平ベンチと振動ベンチは,完全な構造と便利な設置と調整を備えた統合型です.
- 静的圧力トラック,V形,傾き耐性,偏差負荷耐性. 油ポンプ内蔵,良い構造,操作が簡単.
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5・1000 51500円 5・2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5・1000 5・1400 5・2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5・1000 51500円 5・2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5・1000 5 円1200 5・2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 円800 5・1000 51500円 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5・1000 51500円 5・2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5・1000 51300円 51500円 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 円800 51100円 5・1400 | 126 168 210 |

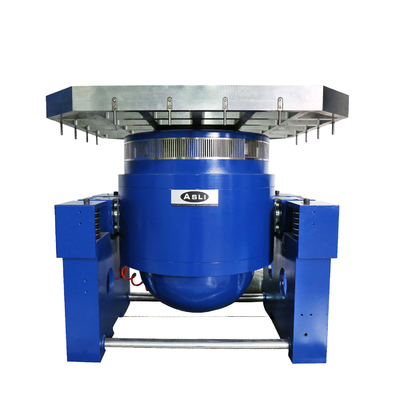

VTの垂直拡張ベンチと 指定されたクランプは 精密に計算され 精巧に設計され 完璧な構造に基づいて 顧客が最高の性能を得ることを保証します高品質の材料工芸品も
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (円盤) | 220 | 350 | Φ1200 |
