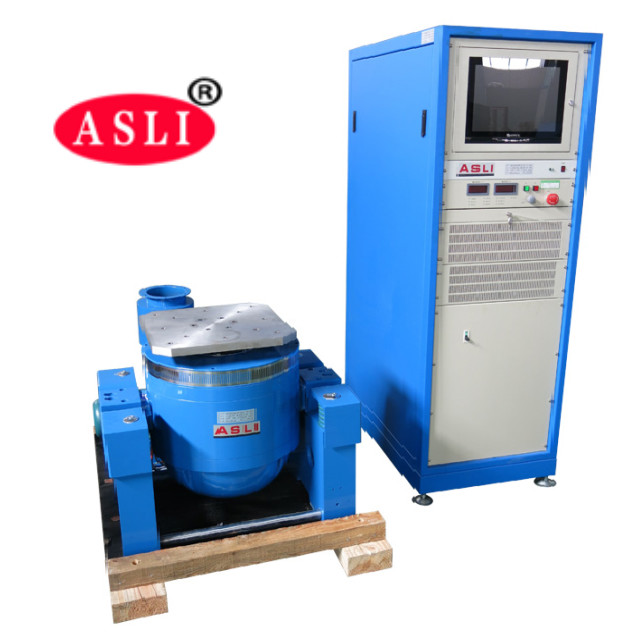

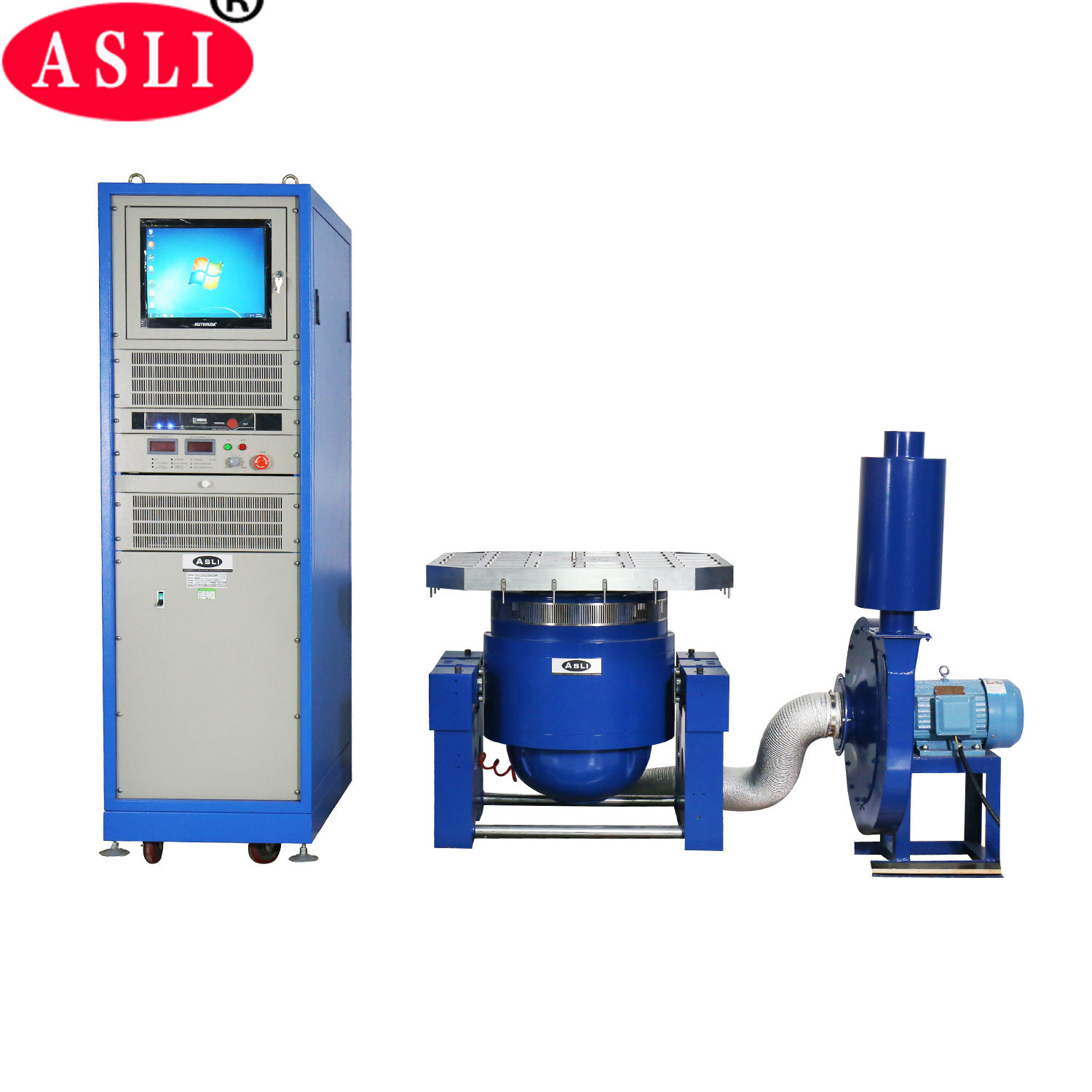

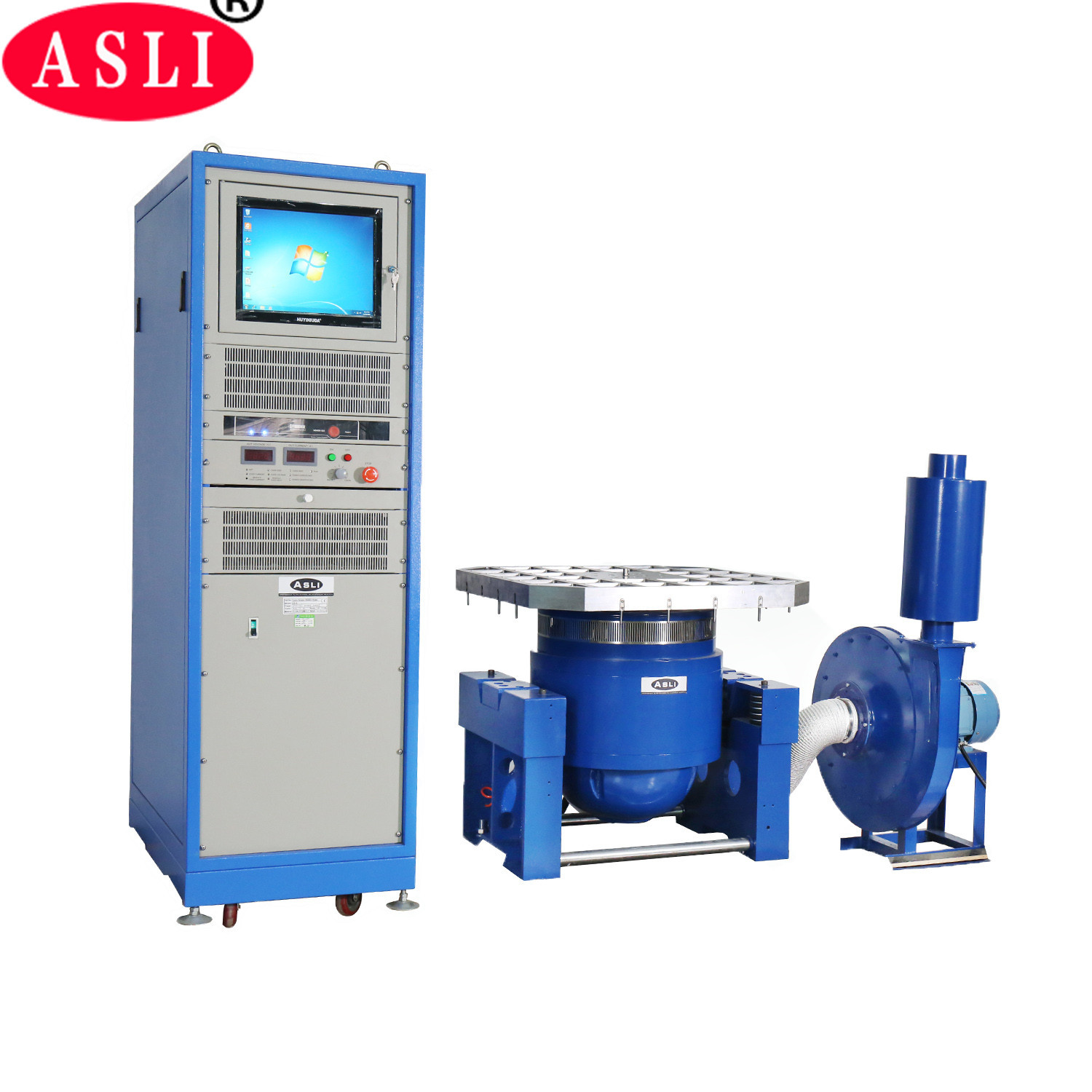

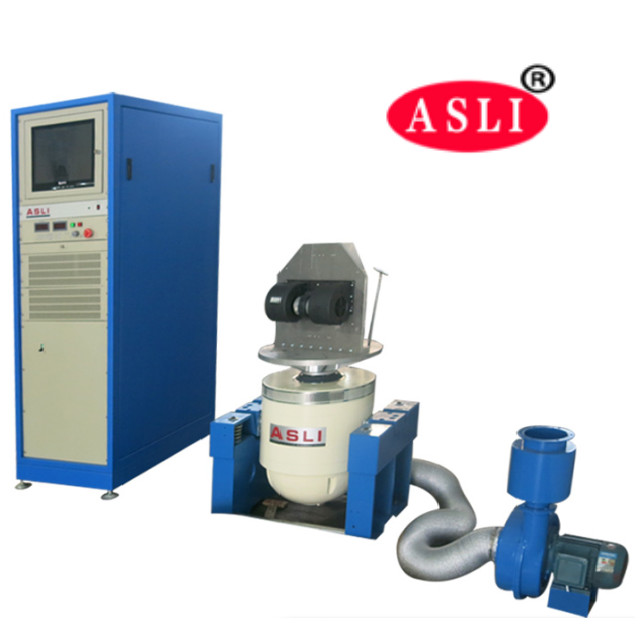

IEC 60068-2-64-2008 ASTM D4169-08の高周波振動シェーカー
Product Details
| シネフォース: | 3000N | スピード: | 1.6m/s |
|---|---|---|---|
| 振動方向: | 縦の横 | アプリケーション: | 実験室 |
| 周波数: | 3~3500HZ | 出力: | 380v 3相 |
| 移動: | 25mm | ||
| ハイライト |
ASTMの高周波振動シェーカー,IECの高周波振動シェーカー,ASTM D4169-08の振動シェーカーのテーブル |
||
Product Description
我々は,電動高周波振動シェーカーシリーズ製品のメーカーです. 私たちのシステムは,二重磁気回路構造,自作した骨格のアクション・サークル,航空支援,ローラーベアリングと線形ガイドそしてトルニオン隔離これらの技術により,X,Y,Z3軸のシヌソイド振動試験とブロードバンドランダム振動試験,そして古典的なパルス試験 (半シヌス,トラペゾイド,ショックレスポンススペクトル検査.
これらの製品は 国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電の分野で広く使用されています.
- 高い軸共振周波数で 円形構造を設計した
- 二磁気回路設計:低磁気流出,コンパクトで合理的な構造
- ローカー・ラード・ローラー,直線型,輸入型複合体体硬さ方向性,中心的な負荷能力.
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- 先進的な技術で 動き回るシステムは ダイナミック・サークルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- ローヤリング小気球の静的硬さと動的硬さは振動テーブル容量を高め,低周波性能を向上させる.
- 定数力:シヌス力 3000N ランダム力 3000N 衝撃力 6000N
- 周波数範囲:3Hzから3500Hz;固定周波数,前後にスワイプ,シナス,ランダム,ショック
- スウィープ周波数モード:線形,対数,前後を掃く 固定周波数
- スウィープ周波数 タイム:1から32767まで
- スウィープ周波数時間:固定周波数/単数 1 〜 3600 分;スウィープ周波数曲線が表示される
- マックス 加速:1000 m/s2 (負荷なし)
- マックス 速度1.6 m/s
- マックス 移動:25 mm p-p (負荷なし),ダブルピーク
- 衝撃の移動:25mm
- 移動コイルの重量:3.5kg
- 振動方向:垂直
- 振動波シヌス ランダム ショック
- 移動コイルの直径:Φ150 mm
- 振動システムの次元:W750 × H599 × D680 mm
- 振動システム重量:490kg
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 二重磁回路構造は,高磁場強度を保証し,流体漏れを軽減する.特別な脱ガス構造は,流体漏れを1mT以下まで削減することができます.
- U型スプリング,ローラー,線形ベアリングは,負荷の歪みに強い抵抗力があります.
- 振動から隔離するために空気スプリングが使用されます.振動システムは重荷下でも安定して動作します.特別な基礎は必要ありません.
- 振動試験器の過熱,過負荷,過電流,過電圧,過移動に対して保護装置が用意されている.電気ネットワーク保護装置は過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,低電圧駆動電力の保護には,電流制限,ソフトスタート,過熱,短電流,モジュール欠陥保護が含まれます.
- サイナス・ランダム・インパクト・環境テストを 完了できます
- このシステムには,電圧変動の最小要件があります.
- このシステムには,接地抵抗の最小要件があります. 接地抵抗は4Ω未満です.
- 高い信頼性があり,特に長時間稼働に適しています.
- 小さい積載台では,より高い加速と作業頻度が実現され,積載能力と機床全体の性能が向上します.

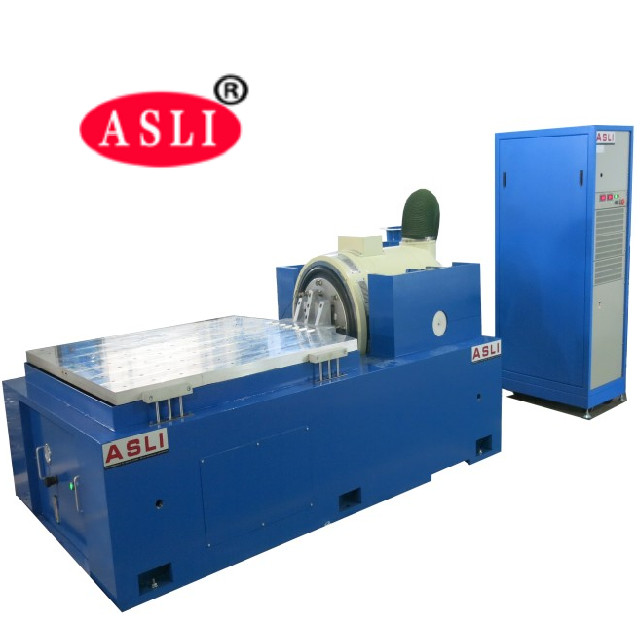

- 水平ベンチと振動ベンチは,完全な構造と便利な設置と調整を備えた統合型です.
- 静的圧力トラック,V形,傾き耐性,偏差負荷耐性. 油ポンプ内蔵,良い構造,操作が簡単.
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5・1000 51500円 5・2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5・1000 5・1400 5・2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5・1000 51500円 5・2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5・1000 5 円1200 5・2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 円800 5・1000 51500円 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5・1000 51500円 5・2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5・1000 51300円 51500円 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 円800 51100円 5・1400 | 126 168 210 |

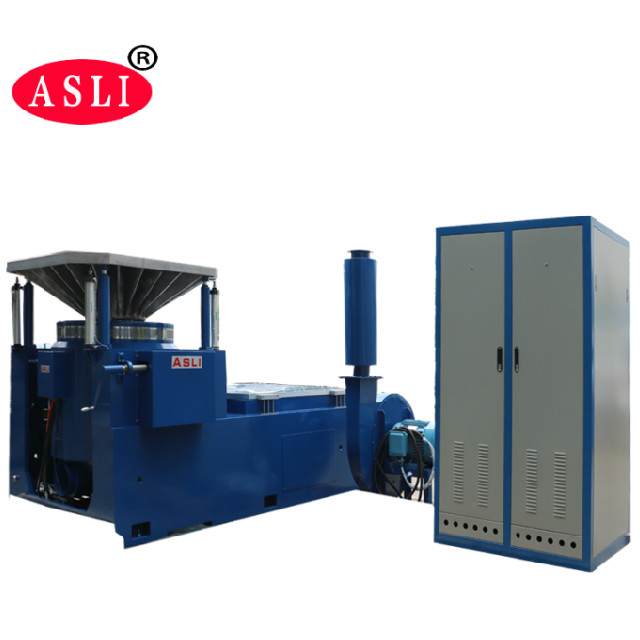

VT垂直拡張ベンチと指定されたクランプは,顧客が完璧な構造に従って最高の性能を得ることを保証するために精密に計算され,精巧に設計されています.高品質の材料工芸品も
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (円盤) | 220 | 350 | Φ1200 |
電気力学高周波機械テストマシン振動疲労テストについて質問がある場合は,私達に連絡してください.
