ISO 13355 2001 に準拠した電子機器用高周波振動試験機
ISO 13355 2001 に準拠した電子機器用高周波振動試験機 アプリケーション

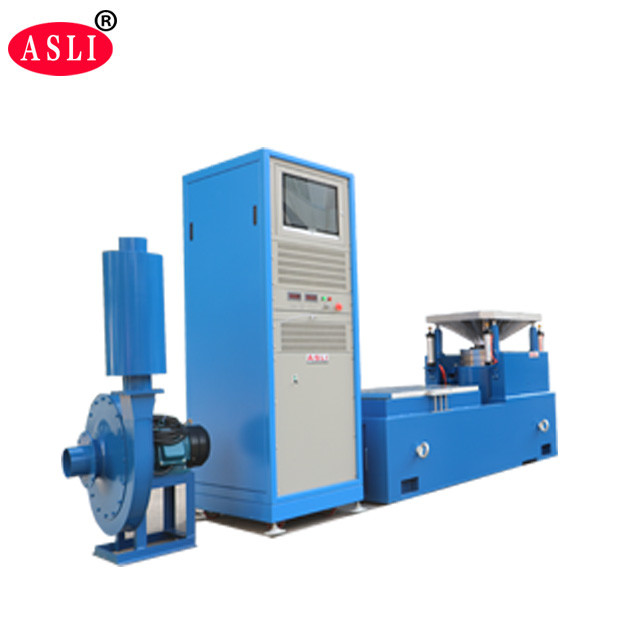

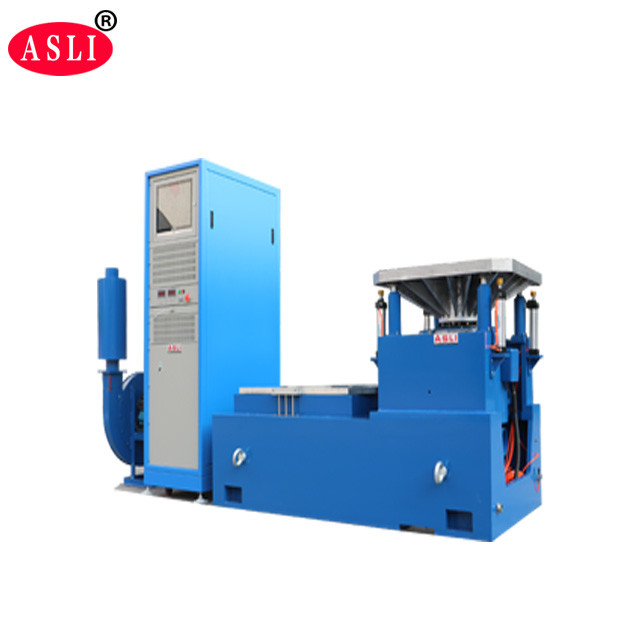

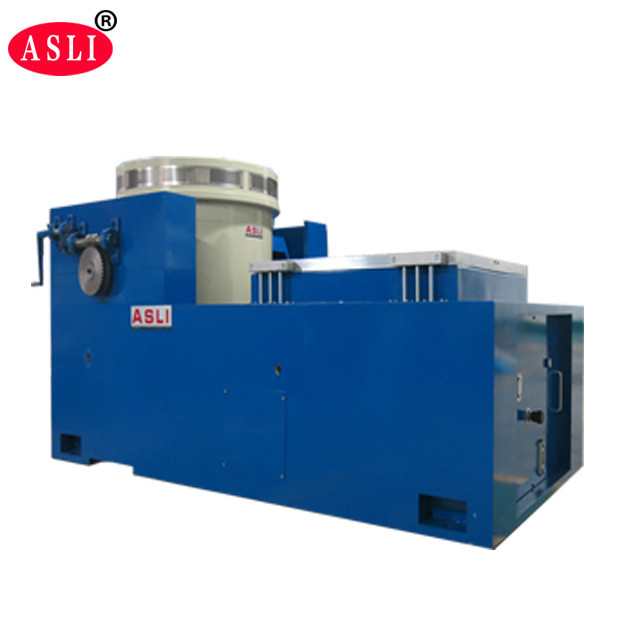

高周波振動試験機は、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「空輸サポート」、「ローラーベアリングとリニアガイド」、「トリニオンアイソレーション」などの高度な最新技術と特殊技術を採用しており、X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験を完了できます。古典的な（半正弦波）パルスと衝撃応答スペクトル試験によって完了することができます。国防、兵器、航空、宇宙、通信、電子機器、電気製品、通信、家電製品などの分野で広く使用されています。
(1) 定格力：正弦波力6000N; ランダム力6000N; 衝撃力12000N;
(2) 周波数範囲：5Hz～3500Hz、固定周波数、往復スイープ、正弦波、ランダム、衝撃
(3) スイープ周波数モード：リニア、対数、往復スイープ、固定周波数
(4) スイープ周波数回数：1～32767
(5) スイープ周波数時間：固定周波数/シングル1～3600分、スイープ周波数曲線を表示できます。
(6) 最大加速度1000m/s2（無負荷）
(7) 最大負荷180Kg
(8) 最大変位：25mm p-p（無負荷）、ダブルピーク
(9) 衝撃変位：25 mm
(10) 可動コイルの重量：6.5kg
(11) 振動方向：垂直
(12) 振動波：正弦波、ランダム、衝撃
(13) 可動コイルの直径：Φ230 mm
(14) 振動システムの寸法（mm）：W850xH750xD550mm
(15) 振動システムの重量：590kg
2-2 振動コンポーネントの詳細
(1) 振動発生器1セット
(2) 振動コントローラー1セット
(3) 通信接続チャンバー1セット
(4) DA-6パワーアンプ1セット
(5) 励起電源1個
(7) ドライバソフトウェア1セット
(8) 冷却システム1セット
(9) 産業用コンピュータ1セット
ISO 13355 2001 に準拠した電子機器用高周波振動試験機 技術パラメータ：
| 名前 | 自動車部品用梱包振動テーブル/振動テーブルテスター | ||||||||
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s2） | 定格速度（m/s） | 定格変位（p-p）mm | 最大負荷（Kg） | 可動コイル（Kg） | 可動コイルの寸法（mm） |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
