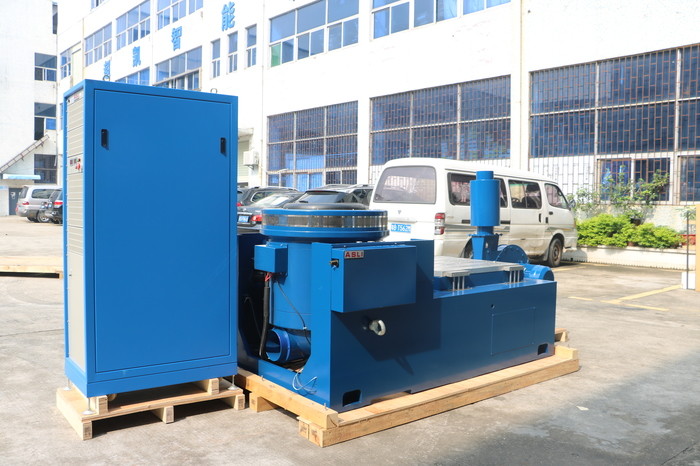

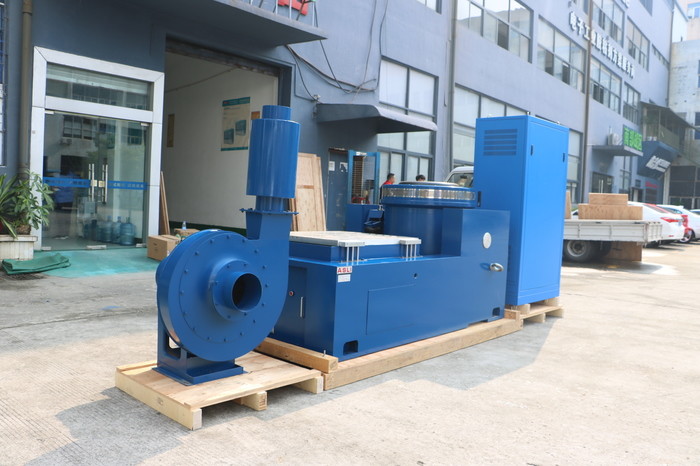

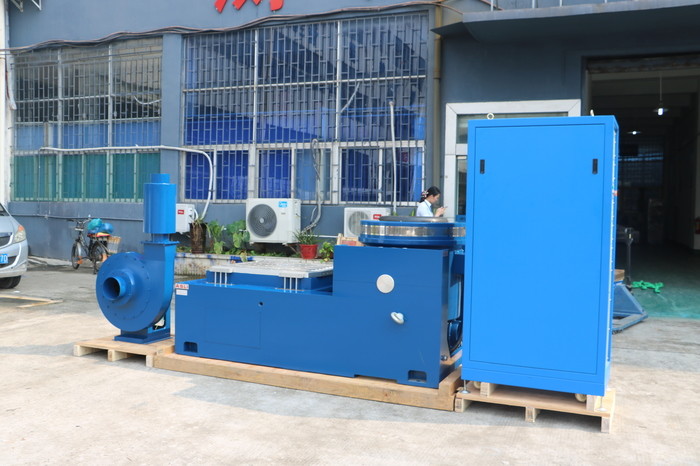

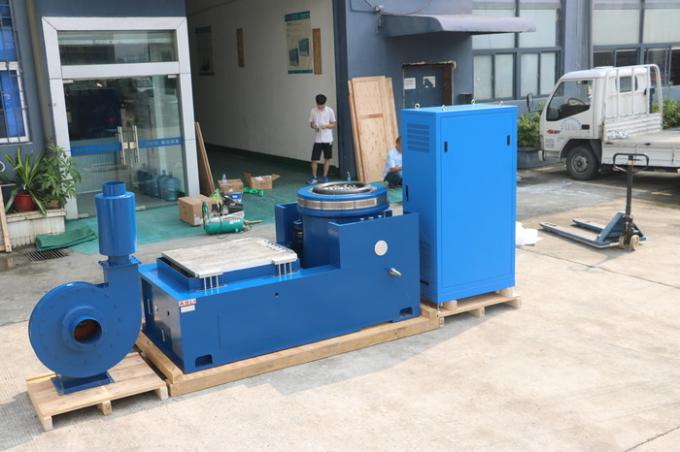

スリップのテーブルが付いている300kg.f ANSI C 136.31の振動試験装置
Product Details
| パーソナライズされたサポート: | OEM | ブランド: | ASLI |
|---|---|---|---|
| 起源の場所: | 中国広東省 | パワー: | 電子 |
| 証明書: | ISO 9001 規格:2008 | 梱包材料: | ポリウッドケース |
| 振動: | 3 軸 | 振動力: | カスタマイズ |
| テーブルサイズ: | カスタマイズ | 最大負荷: | 100kg |
| ハイライト |
ANSI C 136.31の振動試験装置,300kg.f振動試験装置,ANSI C 136.31の振動試験装置 |
||
Product Description
この 300 kgf ANSI C 136.31 耐振動試験装置（スリップテーブル付き） は、ISTA 3F および MIL-STD 202 試験プロトコル用に設計されたカスタム固定具振動試験機です。教育、研究、実験室環境向けに設計されており、幅広い用途で正確かつ信頼性の高い振動シミュレーションを提供します。
ダブル磁気回路構造、自己生成スケルトンアクションサークル、空力サポート、ローラーベアリング、リニアガイド、トランニオンアイソレーション技術を利用して、このシステムは X、Y、Z の 3 軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行します。これらの機能により、国防、兵器、航空、宇宙、通信、電子機器、家電製品、家庭用電化製品業界で広く応用されています。
| モデル | ES-3 |
|---|---|
| 正弦波推力 | 300 kgf |
| ランダム推力 | 300 kgf |
| 衝撃推力 | 600 kgf |
| 周波数範囲 | 2～2500 Hz |
| 連続変位 | 25 mm |
| 衝撃変位 | 25 mm |
| 最大速度 | 1.8 m/s |
| 最大加速度 | 981 m/s² |
| 可動コイル径 | φ150 mm |
| 許容偏心モーメント | >196 N・m |

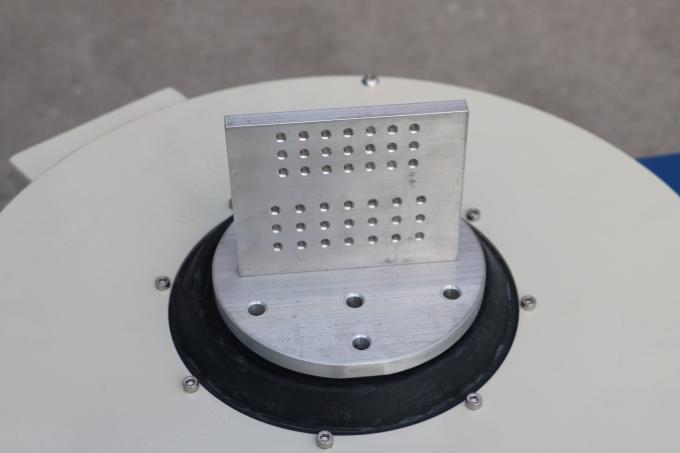

| ロード接続ポイント | 6 点 |
| 可動部等価質量 | 3 kg |
| カウンタースクリューサイズ（標準） | M8 |
| ネジ配置テーブル（直径、円周） | φ100 mm に 8 個、φ200 mm に 8 個 |
| 軸方向アイソレーション周波数 | <3 Hz |
| 最大負荷 | 120 kg |
| 磁束漏れ | <1 mT |
| 寸法（梱包なし）（長さ×幅×高さ） | 730 mm × 550 mm × 650 mm |
| 振動テーブル重量 | 450 kg |
- 軸共振周波数が高い、よく設計されたダイナミックサークルスケルトン。
- デュアル磁気回路設計により、磁束漏れが少なく、構造がコンパクトで、レイアウトが合理的です。
- ロッカーロッドローラーベアリングは、直線的で輸入指向の複合ボディ剛性配向を備えており、優れた偏心荷重容量を発揮します。
- トランニオンアイソレーションベースは、ホルモン使用専用で、設置に便利です。
- 高度なテクノロジーの移動システムにより、ダイナミックサークルの高い信頼性が保証されます。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリングの小さなバルーンの静剛性と動剛性が、振動テーブルの支持能力を高め、低周波数性能を向上させます。

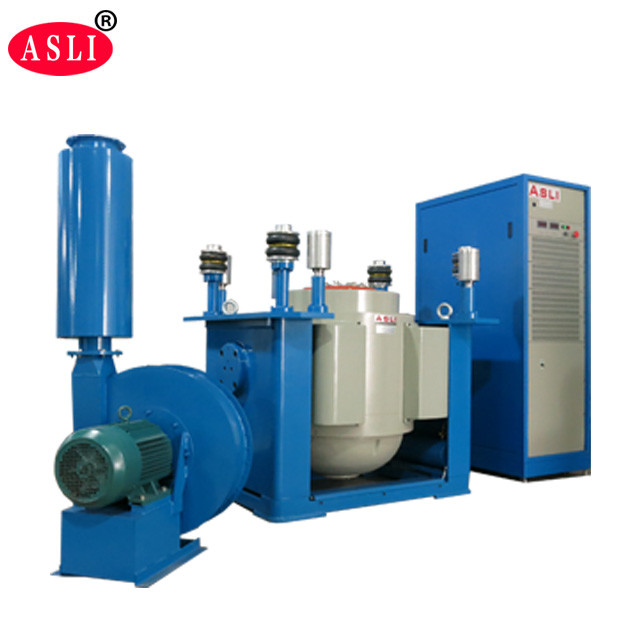

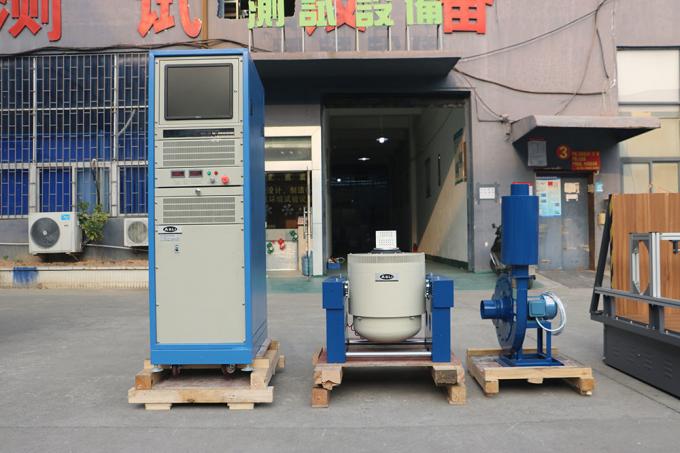

高周波電磁振動試験機は、以下のコンポーネントで構成されています。
- 振動試験ベンチ
- パワーアンプ
- 冷却ファン
- スリップテーブル
- 垂直エクステンダー
- 小型ローディングベンチ内で、より高い加速度と動作周波数を実現し、ベンチ全体の積載能力と性能を向上させます。
- 水平ベンチと振動ベンチは一体型で、構造が完璧で、設置と調整が便利です。
- 静圧トラック、V字型で、傾斜抵抗とバイアス荷重抵抗の能力があります。
- 内蔵オイルポンプで、構造が良好で操作が簡単です。
VT 垂直延長ベンチと指定クランプは、精密に計算され、精巧に設計されており、顧客が完璧な仕様に従って最高のパフォーマンスを得られるようにします。
Product Highlights
ASLI ES-3 振動試験装置は、スリップ テーブルを使用して 300kgf の正弦/ランダム推力、2 ～ 2500Hz の 3 軸試験を実行します。 ISO 9001 認証を取得しており、OEM カスタマイズも可能です。防衛、航空宇宙、エレクトロニクスに最適です。耐荷重120kg、コンパクト設計。
