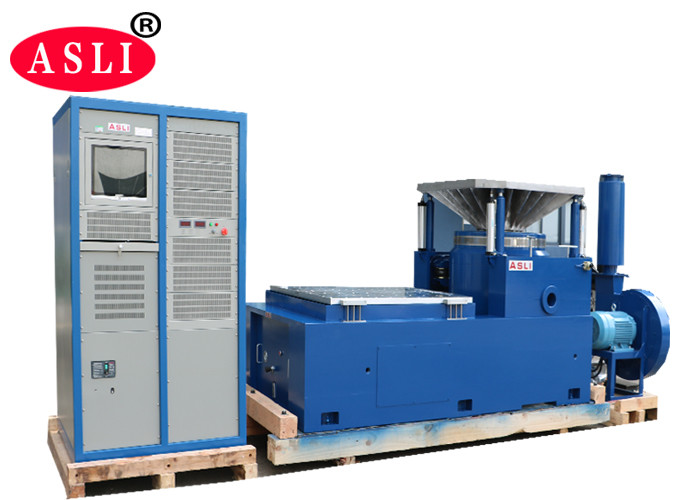

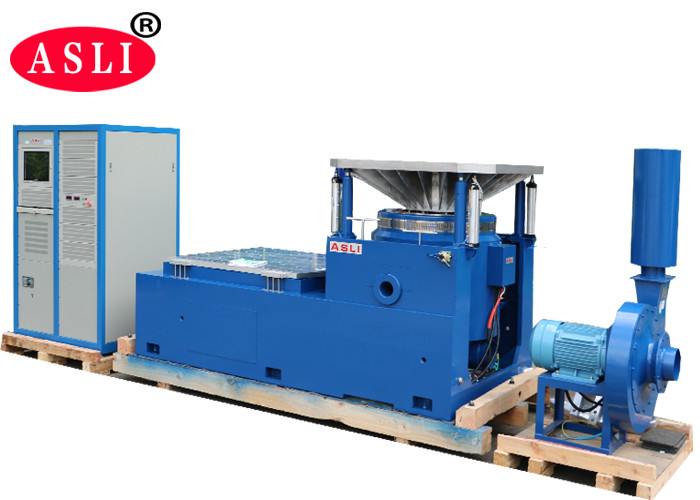

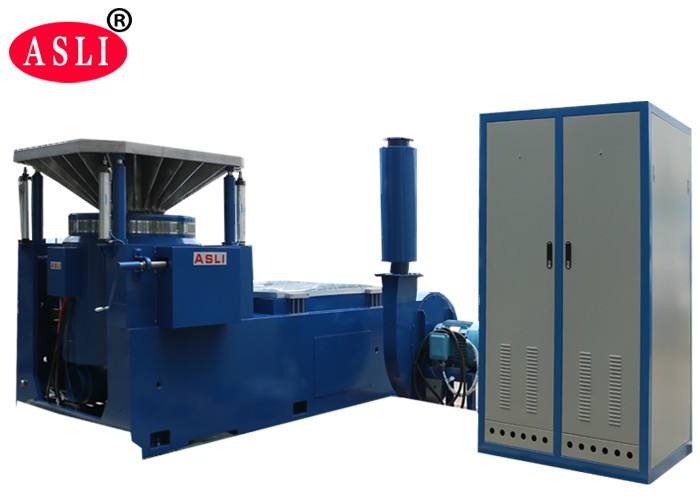

試験システム構成
1. 一体型水平振動発生器
2. 垂直拡張テーブル
3. 消音器付き冷却ファン
4. デジタルスイッチングパワーアンプ
5. 多機能振動制御測定器。
仕様
| 名称 | ラボ試験用自動車バッテリー EN50604 IEC62133 UN38.3 振動試験ベンチ | ||||||||
| モデル | 定格正弦波フォース (N) | 定格ランダムフォース (N) | 周波数範囲 (Hz) | 定格加速度 (m/s2) | 定格速度 (m/s) | 定格変位 (p-p)mm | 最大積載量 (Kg) | ムービングコイル (Kg) | ムービングコイルの寸法 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
