vibration test chamber ES-6.pdf

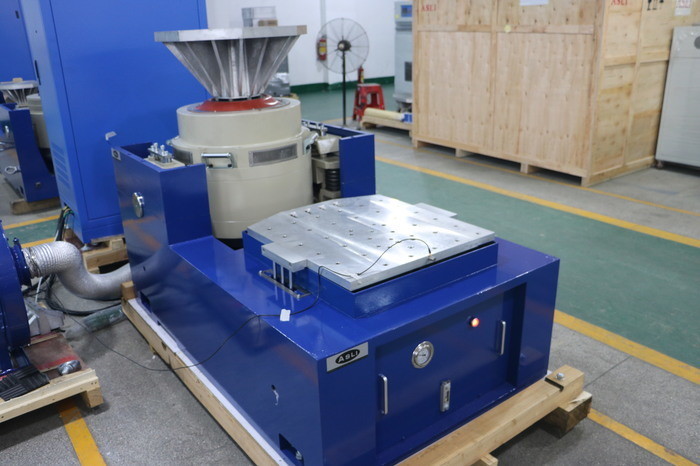

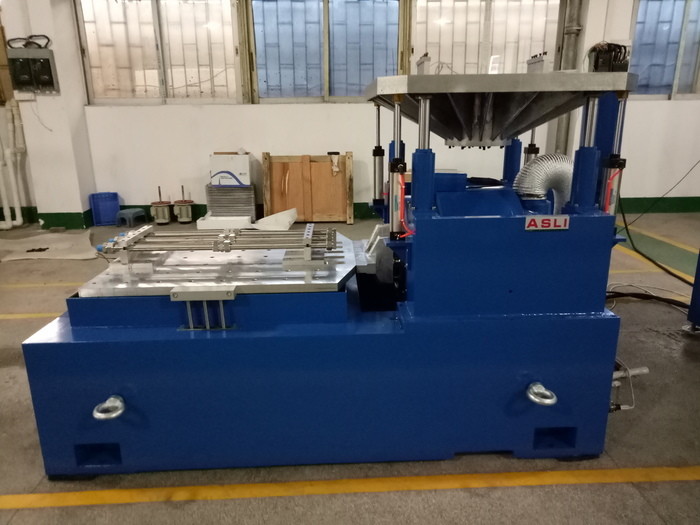

振動試験機（正弦波・ランダム振動試験機、振動コントローラー、パワーアンプ付き）
規格：MIL-STD、DIN、ISO、ASTM、IEC、ISTA、GB、GJB、JIS、BSなど
用途
高周波振動シェーカーは、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「空輸サポート」および「ローラーベアリングとリニアガイド」、「トリニオンアイソレーション」などの先進的な最新技術と特殊技術を採用しており、X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験を完了できます。古典的な（半正弦波）パルスおよび衝撃応答スペクトル試験も完了できます。
適用業界：自動車、電子機器、航空宇宙、船舶、電気通信、フォトエレクトロニクス、計器など
(1) 定格力：正弦波力6000N; ランダム力6000N; 衝撃力12000N;
(2) 周波数範囲：5Hz～3500Hz、固定周波数、往復スイープ、正弦波、ランダム、衝撃
(3) スイープ周波数モード：リニア、対数、往復スイープ、固定周波数
(4) スイープ周波数回数：1～32767
(5) スイープ周波数時間：固定周波数/シングル1～3600分、スイープ周波数曲線を表示できます。
(6) 最大加速度1000m/s2（無負荷）
(7) 最大負荷180Kg
(8) 最大変位：25mm p-p（無負荷）、ダブルピーク
(9) 衝撃変位：25 mm
(10) 可動コイルの重量：6.5kg
(11) 振動方向：垂直
(12) 振動波：正弦波、ランダム、衝撃
(13) 可動コイルの直径：Φ230 mm
(14) 振動システムの寸法（mm）：W850xH750xD550mm
(15) 振動システムの重量：590kg

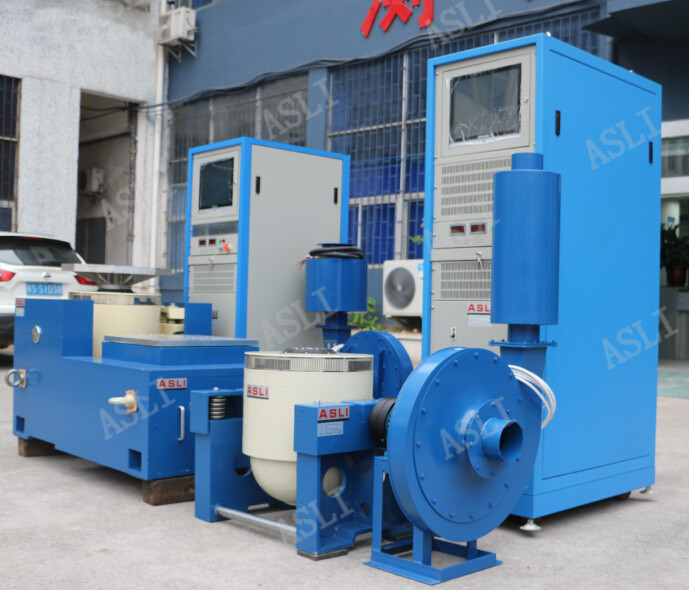

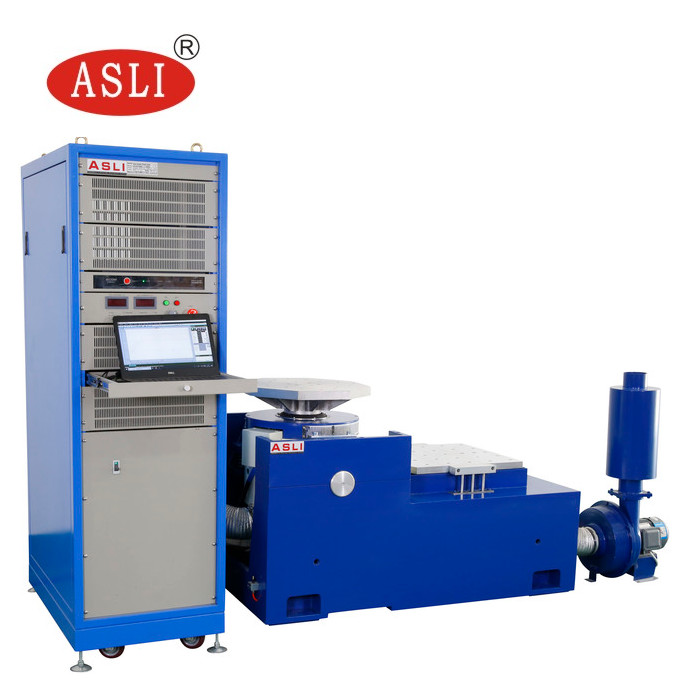

2-2 振動コンポーネントの詳細
(1) 振動発生器 1セット
(2) 振動コントローラー 1セット
(3) 通信接続チャンバー 1セット
(4) DA-6 パワーアンプ 1セット
(5) 励起電源 1個
(7) ドライバソフトウェア 1セット
(8) 冷却システム 1セット
(9) 産業用コンピュータ 1セット
技術パラメータ：
| 名前 | 自動車部品用梱包振動テーブル/振動テーブルテスター | ||||||||
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s2） | 定格速度（m/s） | 定格変位（p-p）mm | 最大負荷（Kg） | 可動コイル（Kg） | 可動コイルの寸法（mm） |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
