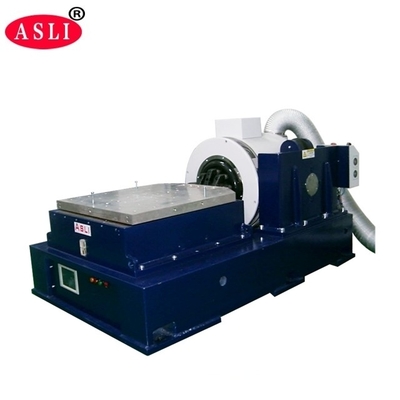

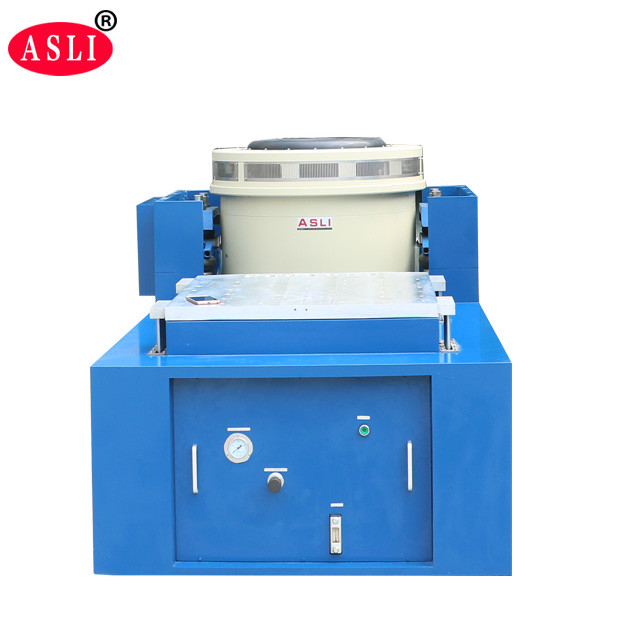

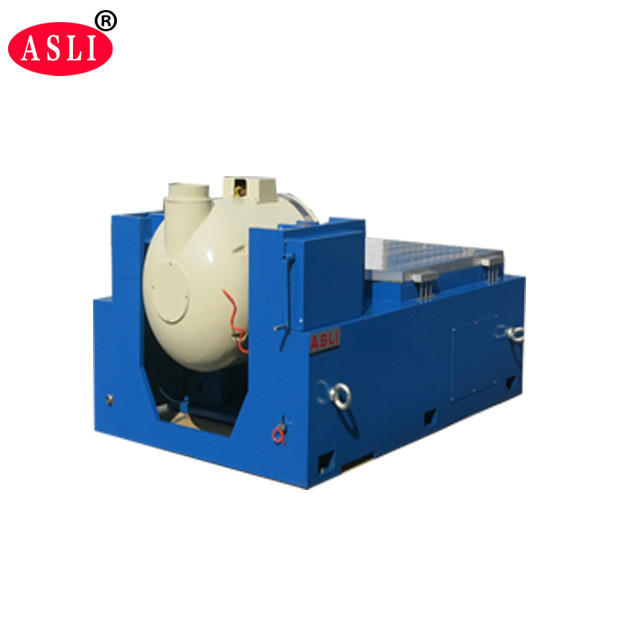

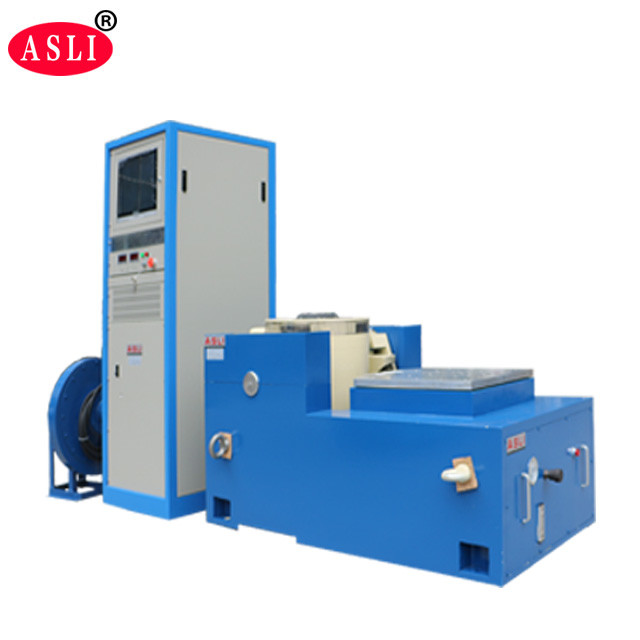

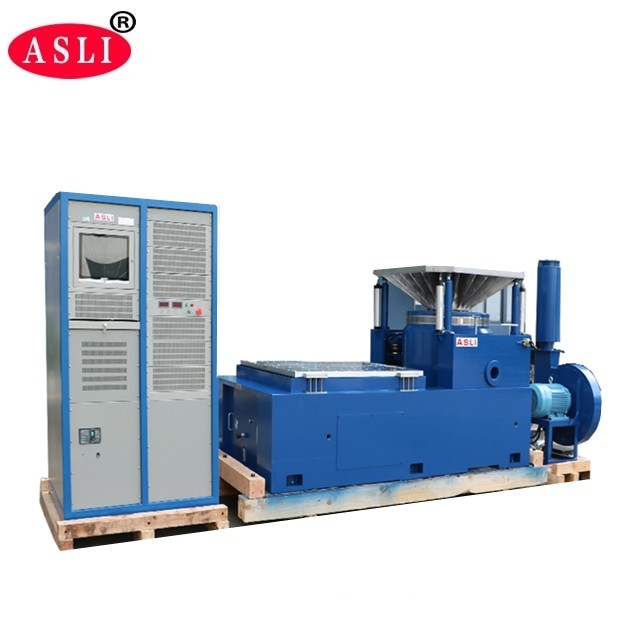

2500hz振動シェーカー機械、1.8m/Sシェーカーの試験制度
Product Details
| サインフォース: | 20000n | 周波数範囲: | 3hzへの2500hz |
|---|---|---|---|
| スピード: | 1.8m/s | 直接: | x、y、z |
| 加速度: | 100g | 移動に巻くこと: | 30kg |
| 負荷: | 300kg | ||
| ハイライト |
2500hzシェーカーの試験制度,2500hz振動シェーカー機械,1.8m/sシェーカーの試験制度 |
||
Product Description

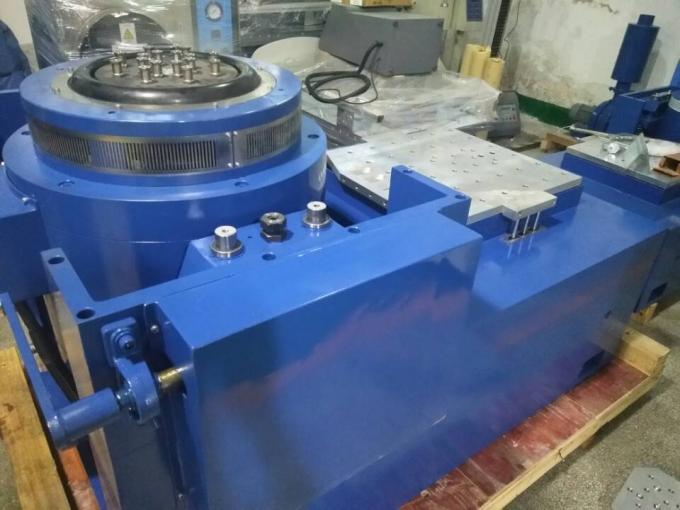

ES-20 デジタル電磁振動試験機 は、環境振動や衝撃条件を精密にシミュレーションするために設計された高周波振動試験機です。 X、Y、Zの3軸正弦波振動 および 広帯域ランダム振動試験、さらに古典的なパルス試験（半正弦波、台形波、のこぎり波）や衝撃応答スペクトル解析をサポートしています。
シミュレーション環境試験装置および機械的振動・衝撃試験機の分野で 28年の経験を持つ 試験装置専門メーカーASLiが製造したこの機械は、CE認証を取得しており、当社の主力製品です。
まずPPフィルムで包み、次に機械とケースの間に10mmのフォームを入れ、外側は標準的な輸出用合板ケースに入れます。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 優れた動輪骨格設計により、ステージ軸共振周波数が高くなっています。
- 二重磁気回路設計 - 磁束漏れが少なく、構造がコンパクトでレイアウトが合理的です。
- ロッカーアームローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- ホルモン使用専用のトラニオンアイソレーション基盤で、便利な移動設置が可能です。
- 高度な技術の移動システムにより、動輪の信頼性が高まります。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリング小風船の静剛性と動剛性により、振動テーブルの容量が増加し、低周波性能が向上します。
| モデル | テーブルサイズ (mm) | 周波数範囲 (Hz) | 可動部重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5～1000 5～1500 5～2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5～1000 5～1400 5～2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5～1000 5～1500 5～2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5～1000 5～1200 5～2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5～800 5～1000 5～1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5～1000 5～1500 5～2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5～1000 5～1300 5～1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5～800 5～1100 5～1400 | 126 168 210 |
| モデル | 重量 (kg) | 最大周波数 (Hz) | テーブルサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型テーブル) | 220 | 350 | φ1200 |
ES-20 デジタル電磁振動試験機シリーズは、二重磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、ローラーベアリングとリニアガイド、トラニオンアイソレーションなどの先進的な現代技術を採用しています。これらの技術により、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、さらに古典的なパルス試験（半正弦波、台形波、のこぎり波）および衝撃応答スペクトル試験を完了することができます。
これらの製品は、国防、兵器、航空、宇宙、通信、電子機器、家電、家庭用電化製品などの分野で広く使用されています。
垂直・水平振動試験機に関するご質問がございましたら、お気軽にお問い合わせください。喜んでお手伝いさせていただきます。
