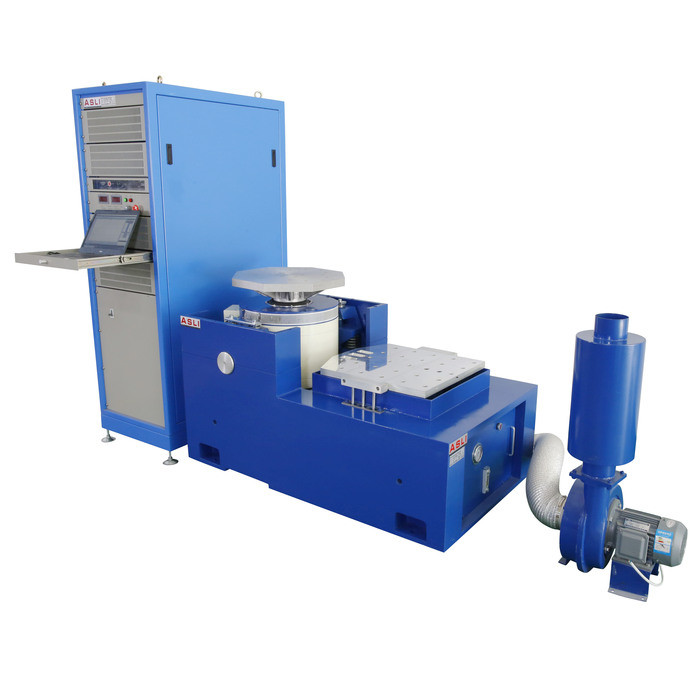

100kg.Fの機械衝撃機械
Product Details
| マックス。加速度: | 100g | 変位: | 51mm |
|---|---|---|---|
| 制御方法: | computer+controlシステム | 振動モード: | 正弦の&Randomの振動 |
| 応用: | 自動車部品 | ドライブモード: | 電動 |
| ハイライト |
100kg.f機械衝撃機械,SGSの機械衝撃機械,SGSの電撃機械 |
||
Product Description
100kg.Fメカニカル衝撃試験機は、自動車部品の試験用に設計された高性能な電磁振動・衝撃試験システムです。広い周波数範囲で精密かつ再現性の高い結果を提供し、要求の厳しい産業環境における品質保証および製品検証に不可欠なツールです。
高周波振動試験機シリーズのメーカーとして、二重磁気回路構造、自己生成スケルトンアクションサークル、空力サポート、ローラーベアリングおよびリニアガイド、トラニオンアイソレーションなどの先進技術を採用しています。これらの機能により、システムは以下の試験を実行できます。
- X、Y、Z 3軸正弦波振動試験
- 広帯域ランダム振動試験
- 古典的パルス試験（半正弦波、台形波、のこぎり波）
- 衝撃応答スペクトル試験
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、家電、家庭用電化製品などの産業で広く使用されています。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5～1000 5～1500 5～2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5～1000 5～1400 5～2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5～1000 5～1500 5～2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5～1000 5～1200 5～2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5～800 5～1000 5～1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5～1000 5～1500 5～2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5～1000 5～1300 5～1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5～800 5～1100 5～1400 |
126 168 210 |
- GB/T 31241-2014 — リチウムイオン電池を搭載した携帯電子製品及び電池の安全要求事項
- GB/T 18287-2013 — 携帯電話用リチウムイオン電池の規格。外部短絡の要求事項
- GB/T 8897.4-2008 — 一次電池パート4：リチウムイオン電池の安全要求事項
- YD/T 2344.1-2011 — 通信用リン酸鉄リチウムイオン電池パックパート1：統合電池
- GB/T 21966-2008 — 輸送中のリチウム電池及び電池の安全要求事項
- MT/T 1051-2007 — 鉱夫用ランプに使用されるリチウムイオン電池
- YD 1268-2003 — 携帯電話に使用されるリチウム電池及び充電器の安全要求事項及び試験方法
- GB/T 19521.11-2005 — リチウムイオン電池パックの危険物危険特性安全基準検査
- YDB 032-2009 — 通信用バックアップタイプリチウムイオン電池パック
- UL 1642:2012 — リチウム電池規格
- UL 2054:2012 — 家庭用及び商業用電池
- UN38.3 (2012) — パート3：危険物輸送の提案 - 試験及び規格マニュアル
- IEC 62133-2012 — アルカリまたは酸性電解質を含む電池及び電池パックの安全要求事項
- IEC 62281:2004 — リチウム電池及び電池の輸送における安全要求事項
- IEC 60086:2007 — 一次電池パート4：リチウムイオン電池の安全要求事項
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E など
