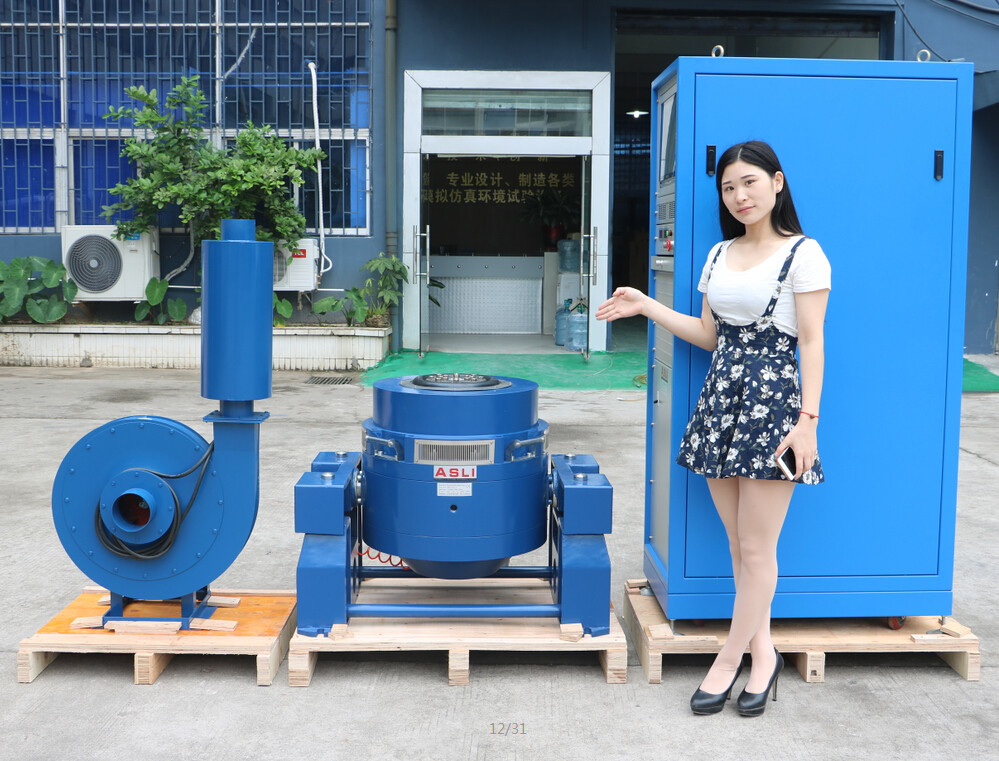

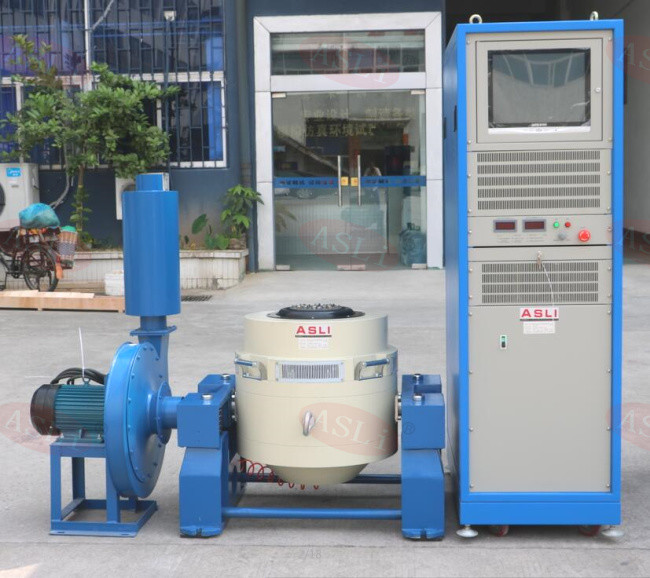

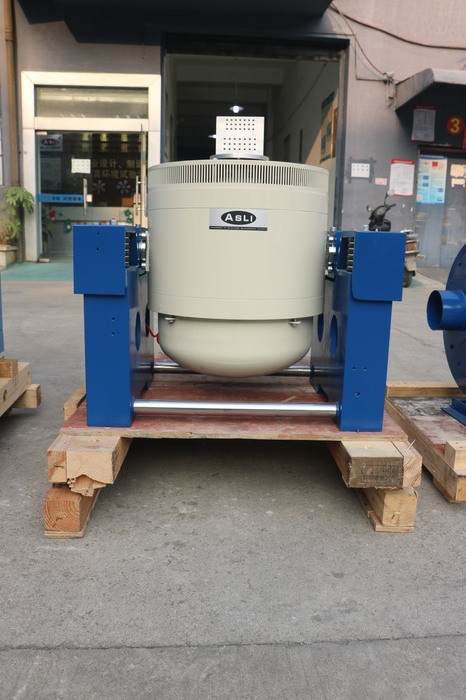

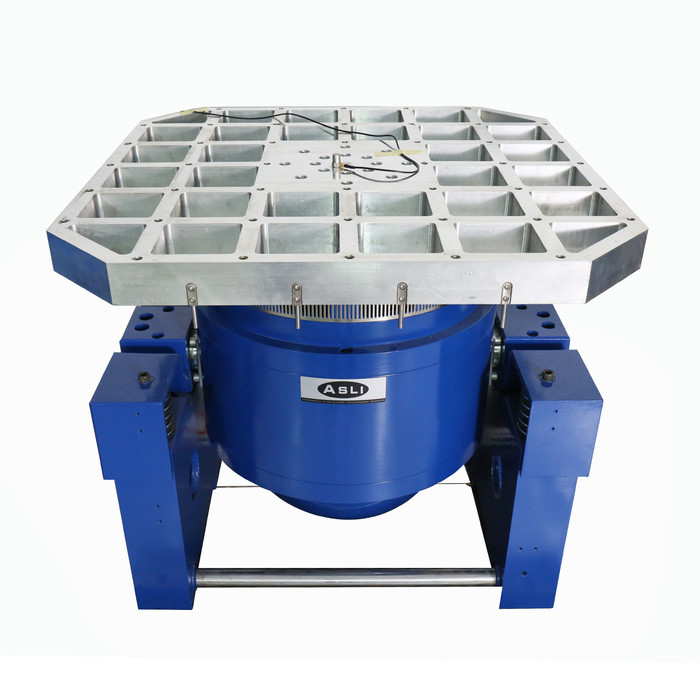

シネス・スウィープ ランダム高周波振動テストベンチ
応用:
高周波振動テストシェイカ電子製品や電気製品,自動車部品に広く適用されています.高低常温による部品と材料温度変化,衝撃,湿気熱振動など 組み合わせ環境シミュレーションの信頼性試験
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
|
ES-6
|
6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
標準準拠:
1IEC68-2-1 (GB2423.1-2008)
2IEC68-2-2 (GB2423.2-2008)
3IEC68-2-3 (GB2423.3-2006)
4IEC68-2-30 (GB2423.4-2008)
5IEC68-2-14 (GB2423.22-2008)
6. MIL-STD-810D (GJB150.3A-2009)
7. MIL-STD-810D (GJB150.4A-2009)
8. MIL-STD-810D (GJB150.9A-2009)

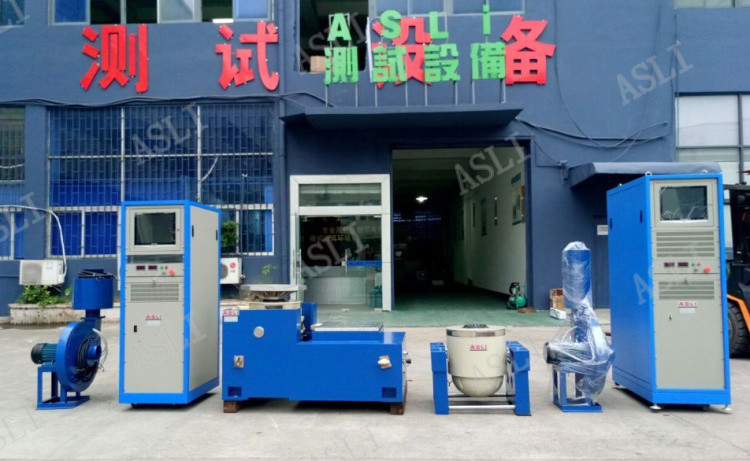

振動テーブル構成:
1. 空気冷却シリーズ電気振動システム
2水冷却シリーズ電気冷却システム
3デジタルランダム振動コントローラ
4デジタルシヌス振動コントローラ
