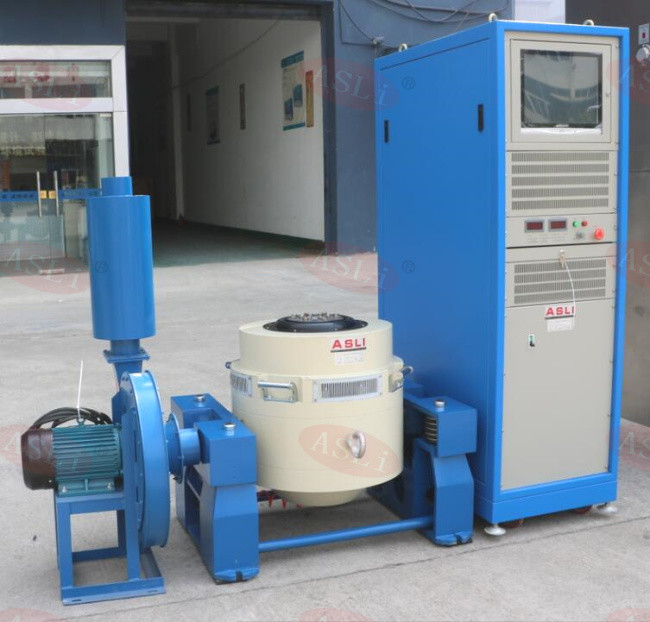

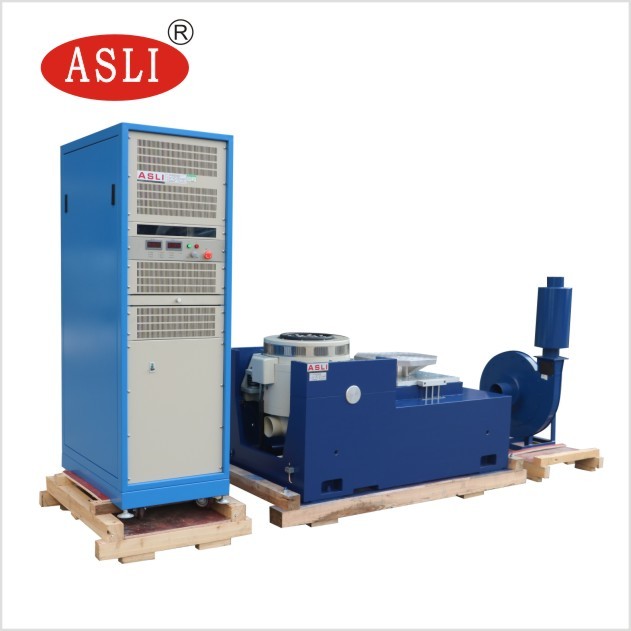

輸送シミュレーションユニバーサル振動試験機/電磁シェーカー
電磁振動試験機の最大加速度レベルは、最大 で決まります。電流と負荷。低周波数では、可動部品の変位が制限されるため、 加速度は高レベルに達しません。可動部品の共振周波数は、 周波数範囲の上限よりも高く設定されています。
振動発生器の性能は、最大値を表示するチャートで反映できます。 異なる周波数での加速度。対数-対数プロットを使用すると、変位の制限を 6 dB/オクターブの傾きを持つ直線で表すことができます。
技術パラメータ:
| モデル |
定格正弦 力 (N) |
定格ランダム 力 (N) |
周波数 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度 (m/s) |
定格変位 (p-p)mm |
最大負荷 (Kg) | ムービングコイル (Kg) |
寸法 ムービングコイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
電磁シェーカー 特徴:
1. 強固なサスペンションシステムとリニアモーションガイド、強力な支持力、優れたガイド機能、高い安定性。
2. 高い静剛性と低い動剛性を持つロードセンターエアバッグ、強力な支持力、振幅変動に対する完璧な性能。

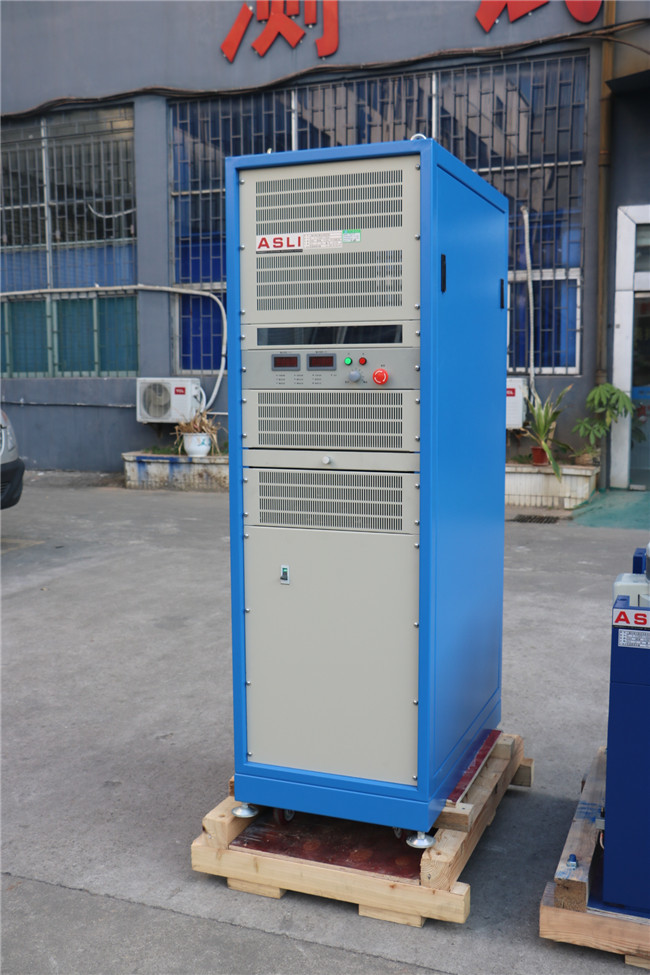

3. 高効率Dクラスパワースイッチング、3シグマピーク電流、低消費電力、最小限の高調波歪み。
4. 安全インターロック付きの迅速な自己診断、高い安全信頼性。
5. 追加の必要がない振動プラットフォーム用のエアバッグ衝撃吸収装置。振動波の完璧な再現と振動伝達の低減。

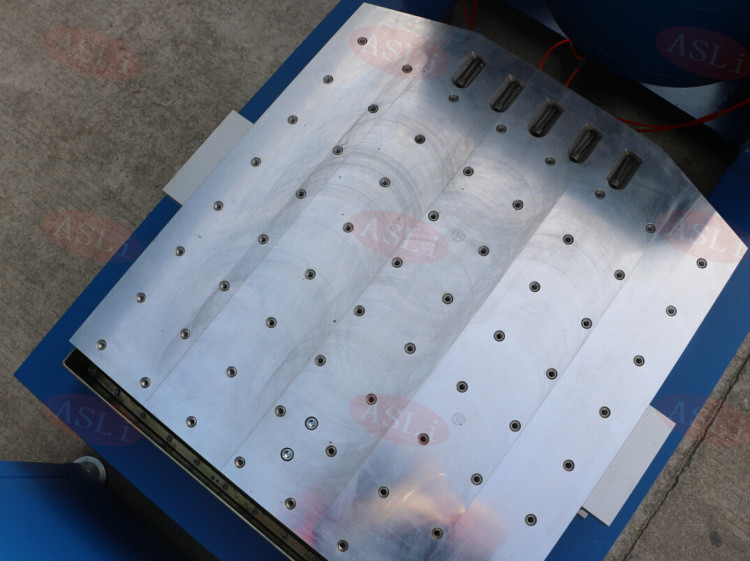

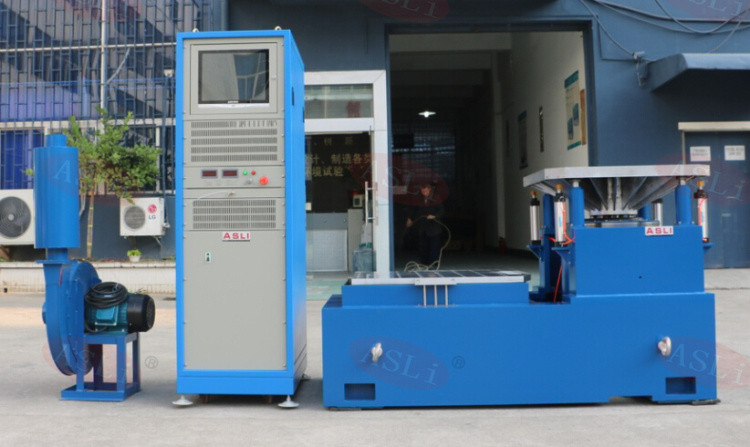

6. さまざまな用途に対応する水平および垂直拡張プラットフォーム。
保証とサービス
受領日より、1年間の保証期間中は無償で修理いたします（自然災害、異常電源、不適切な使用、不適切なメンテナンスによる損傷を除く）。購入者は、保管、使用、設置規則の条件を遵守しているものとします。その後、試験箱の製造品質問題による故障については、通知を受けてからサービスコミットメント時間に従って、サプライヤーがメンテナンス担当者を派遣し、無償でメンテナンスを行います。
オンサイトトレーニングは、機器の設置と試運転、およびユーザーによる使用開始時に、契約要件に従って実施できます。
ユーザーは、工場での試運転中に会社に来てオンサイト技術トレーニングを受けることができます。これにより、顧客は機器の性能を理解し、正しい使用方法、操作、日常メンテナンス、一般的な故障の検出と排除をトレーニングし、不適切な使用による誤動作を減らすことができます。顧客のメンテナンスコストを節約します。
