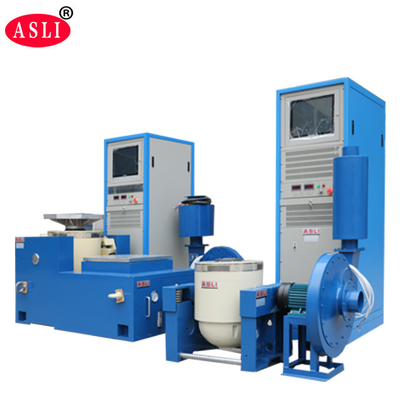

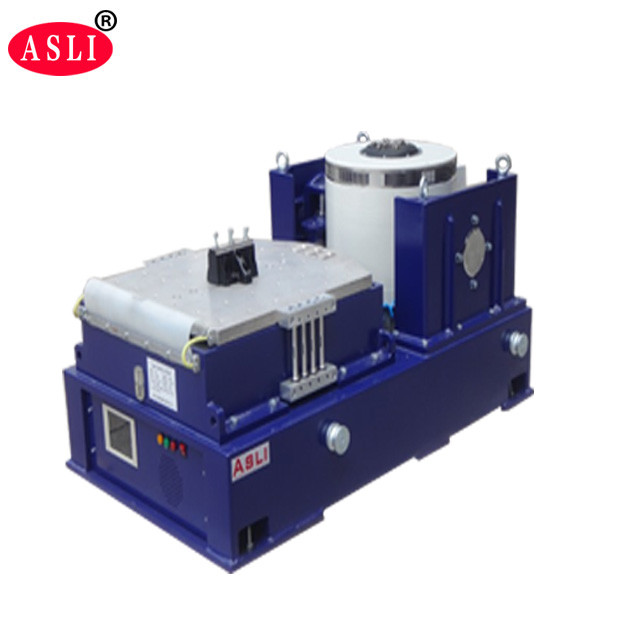

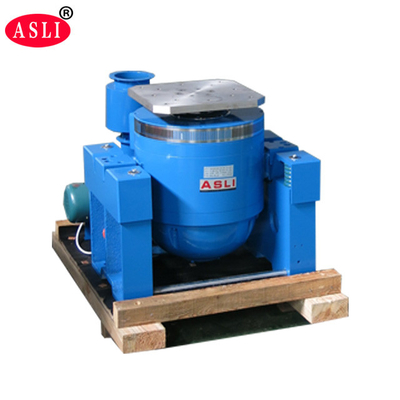

350000N電動シェーカー システム、IEC62133振動実験装置
Product Details
| 周波数範囲 (HZ):: | 3-3500 | 定数加速 (m/s2): 0~1000: | 0~1000 |
|---|---|---|---|
| 定数正弦力:: | 1000~350000 | 最大負荷:: | 70~4500kg |
| 移動コイル:: | 2.5~300kg | 移動コイルの寸法:: | Φ150~Φ870mm |
| 振動方向: | 垂直またはX、Y、Z振動 | ||
| ハイライト |
350000N 電動的な振動装置,IEC62133 振動ラボ機器,高周波振動シェーカー |
||
Product Description
当社は、ES-20デジタル電気力学式振動試験機および高周波振動試験機シリーズのメーカーです。これらの製品は、二重磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、ローラーベアリング、リニアガイド、トラニオンアイソレーションなどの先進的な現代技術を採用しています。X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的パルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気機器、家電製品などの分野で広く使用されています。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- よく設計されたダイナミックサークルスケルトン、より高いステージ軸共振周波数。
- 低磁束漏洩、コンパクトな構造、合理的なレイアウトの二重磁気回路設計。
- 高い偏心荷重容量を提供する、直線的で輸入志向の複合ボディ剛性配向を持つロッカーロッドローラーベアリング。
- トラニオンアイソレーション基盤はホルモン使用専用で、便利な移動設置が可能です。
- 先進技術の移動システムは、ダイナミックサークルの高い信頼性を保証します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリング小風船の静剛性と動剛性により、振動テーブルの容量が増加し、低周波性能が向上します。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5～1000 5～1500 5～2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5～1000 5～1400 5～2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5～1000 5～1500 5～2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5～1000 5～1200 5～2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5～800 5～1000 5～1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5～1000 5～1500 5～2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5～1000 5～1300 5～1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5～800 5～1100 5～1400 | 126 168 210 |
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | φ1200 |
当社は長い歴史を持つ試験装置メーカーです。過去28年間、シミュレーション環境試験装置、機械振動・衝撃試験機に専念してきました。ES-20デジタル電気力学式振動試験機および高周波振動試験機は当社の主力製品であり、この機械はCE認証を取得しています。
まずPPフィルム、次に機械とケースの間に10mmのフォーム、外側は標準的な輸出用合板ケースです。
Product Highlights
IEC62133/UN38.3 バッテリー振動試験用の 350000N 動電シェーカー。 3 ～ 3500Hz の周波数、X/Y/Z 軸、二重磁気回路、最大荷重 4500kg が特徴です。 28年の経験を持つCE認定メーカー。カスタムオプションも利用可能。
