電動6KNスリップのテーブルの振動試験制度IEC62133の標準
Product Details
| スリップのテーブル: | 600*600mm | 振動方向: | z軸 |
|---|---|---|---|
| 振動力: | 6KN | 試験規格: | IEC62133 |
| ショックテスト: | ハーフシヌス,トラペゾイド,サーツ歯波 | 可動コイル: | 12kg |
| ハイライト |
6KN スリップテーブル振動テスト,動電振動試験システム,IEC62133 振動テーブル機器 |
||
Product Description

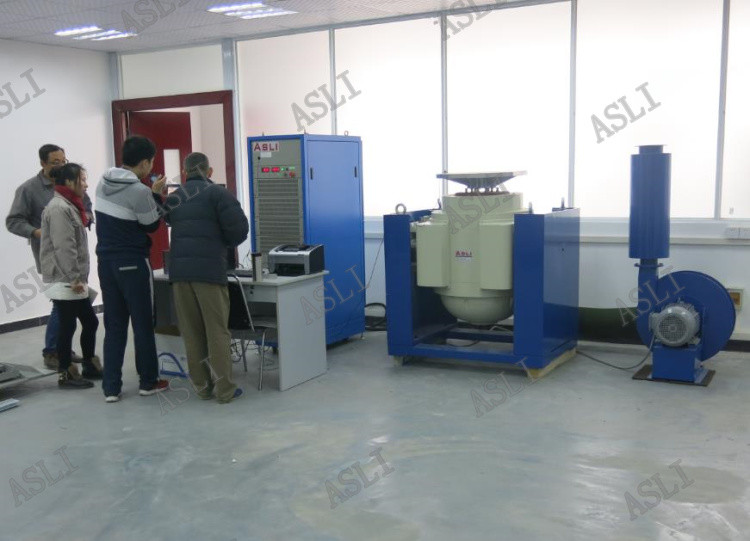

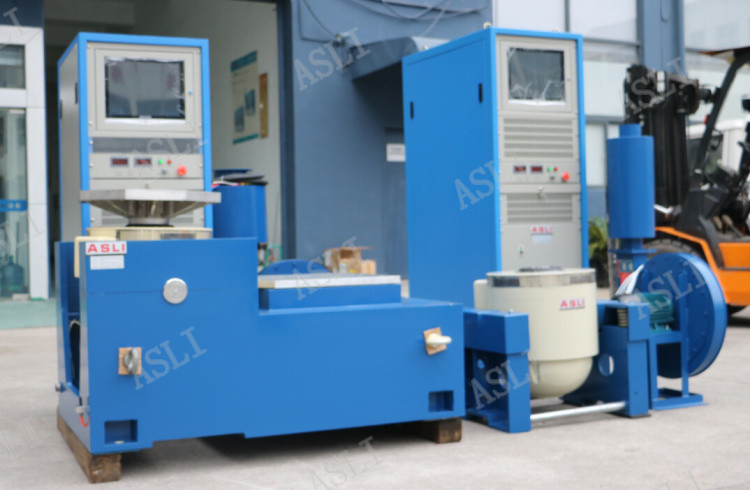

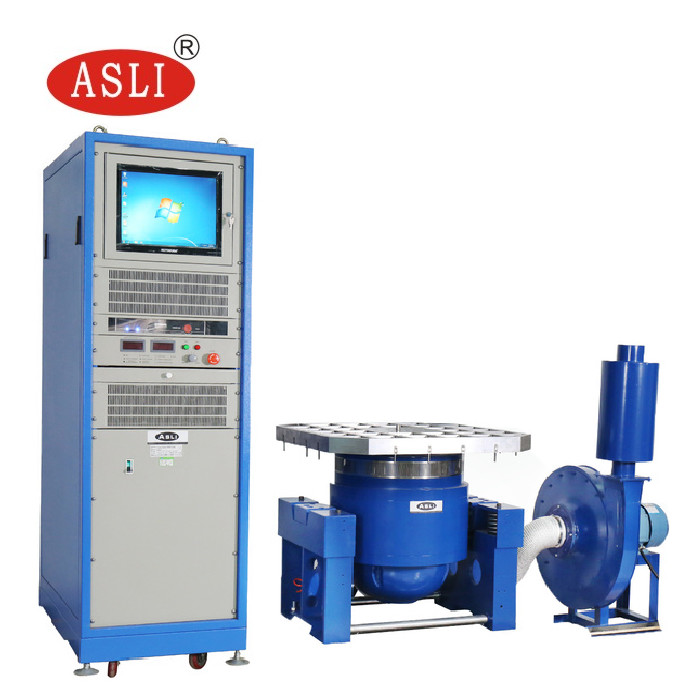

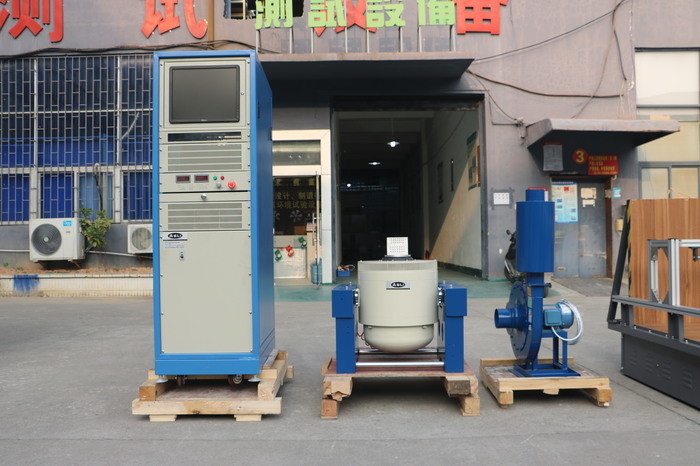

The Electrodynamic 6KN Slip Table Vibration Testing System is a high-frequency electrodynamic vibration tester designed to meet the rigorous demands of IEC62133 and other international testing standardsこのシステムは 精度と信頼性のために製造され,水平振動試験のための スリップテーブルを統合し, 防衛,航空宇宙,通信,電子,電子機器産業.
詳細については,ダウンロード可能な文書を参照してください.振動試験装置 ES-10.pdf
- IEC62133
- UL1642
- UN383
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

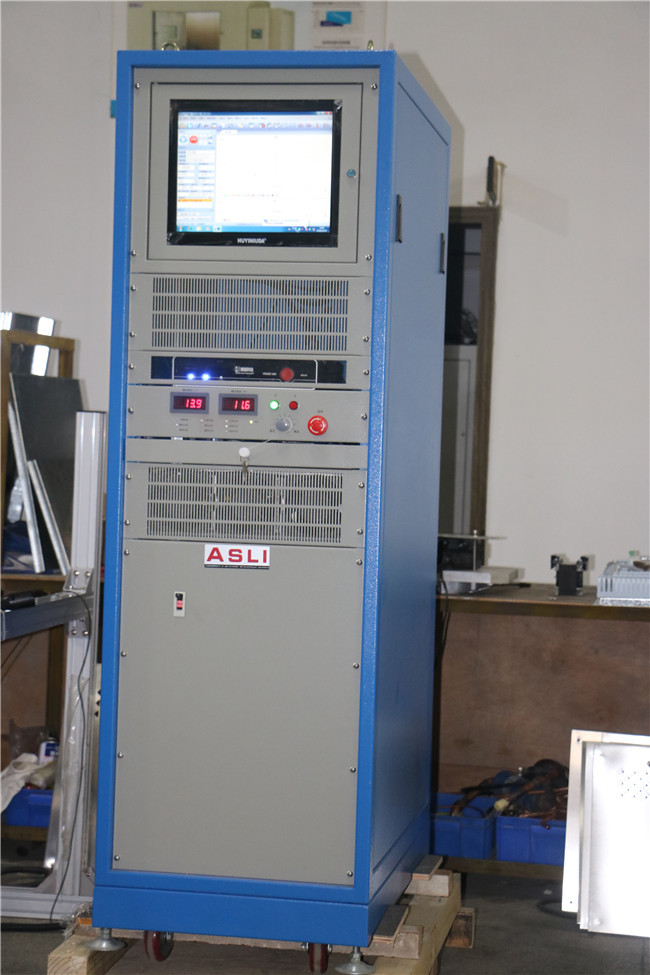

- 設定する:中国語と英語のメニュー,コンピュータ操作,専門的な監視と制御システム; プロセス全体のデータを処理し,出力することができます.
- ディスプレイ機能:試験曲線,多チャネルデータ,および画面上のデータ表示のダイナミック表示
- カーブレコーダー試験データのリアルタイム記録;試験データは自動的に記録され,結果は保存および印刷できます.
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5・1000 51500円 5・2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5・1000 5・1400 5・2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5・1000 51500円 5・2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5・1000 5 円1200 5・2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5 円800 5・1000 51500円 |
36.8 44.2 52 |

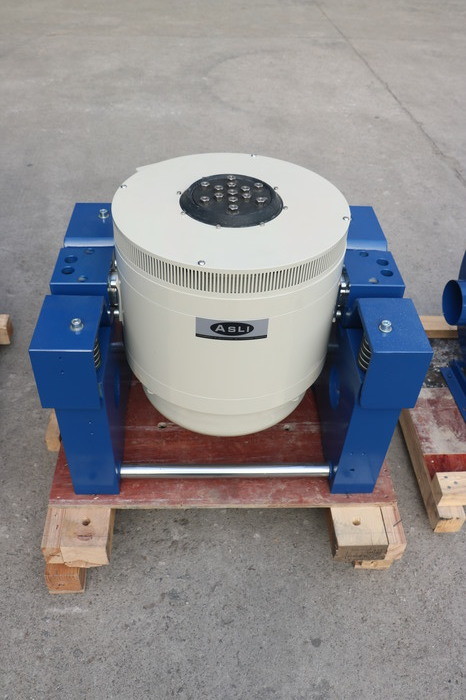

ユニバーサル高周波電動学振動テストは,X,Y,Z3軸のシナウソイド振動テストとブロードバンドランダム振動テストを実行します.クラシックパルステストもサポートします.ショック反応スペクトル検査.
これらのシステムは 国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電産業で広く使用されています.
バイブレーションシェイカーの詳細は連絡してください..
Product Highlights
動電6KNスリップテーブル振動試験システムは、IEC62133、UL1642、UN38.3、MIL-STD-810G/Fに準拠しています。 600x600mm テーブル、Z 軸、12kg コイル、半正弦波、台形波、鋸歯状衝撃試験が特徴です。耐久性があり、効率的で、防衛、航空宇宙、電子機器向けにカスタマイズ可能です。
