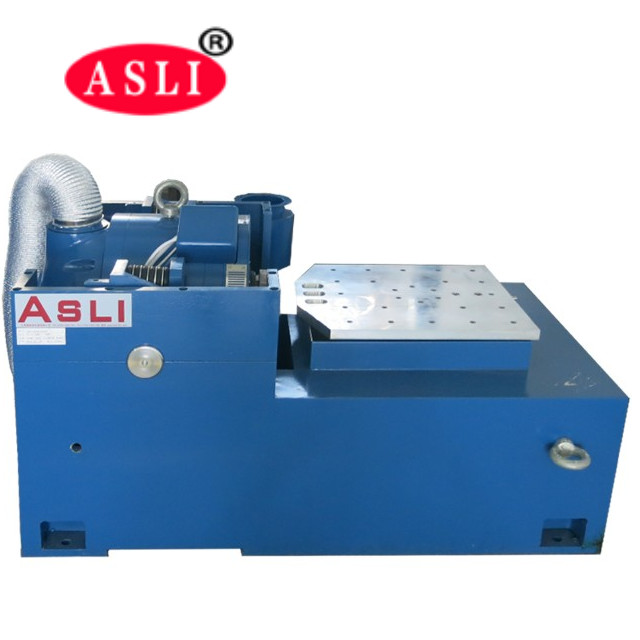

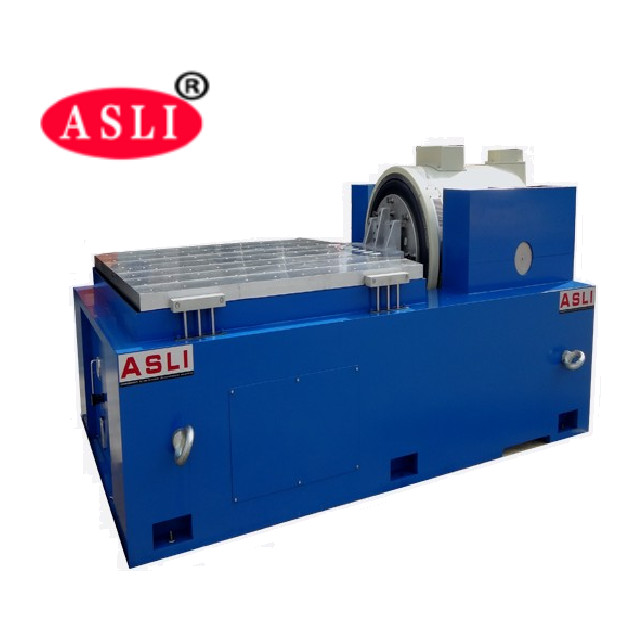

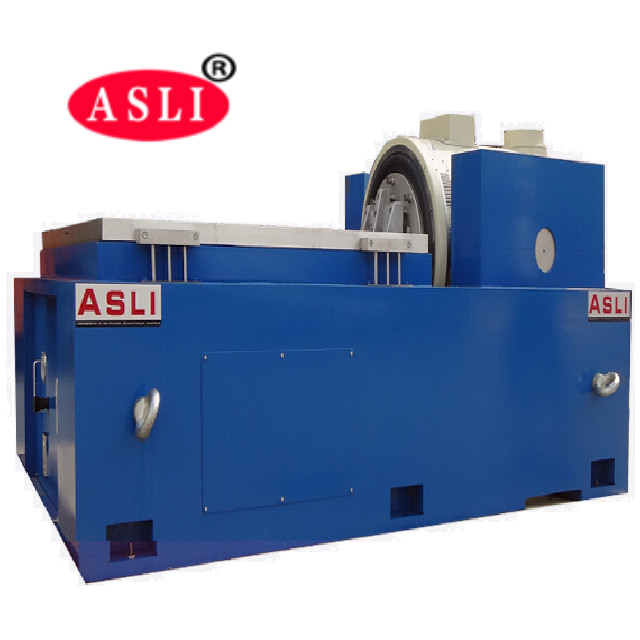

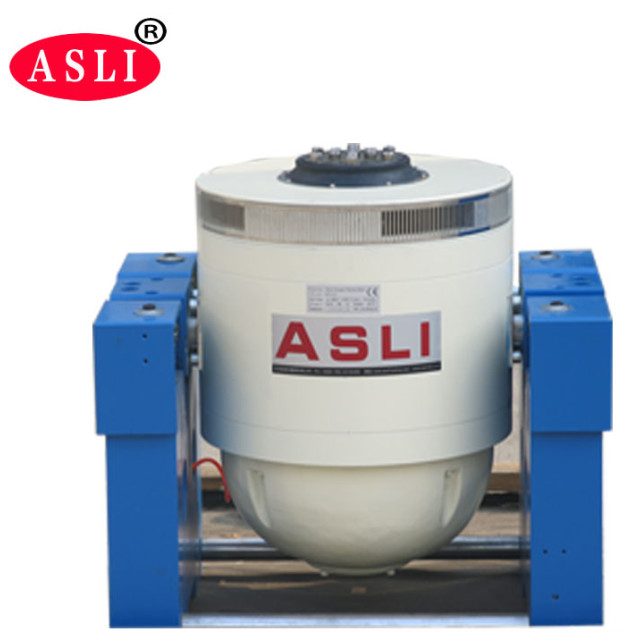

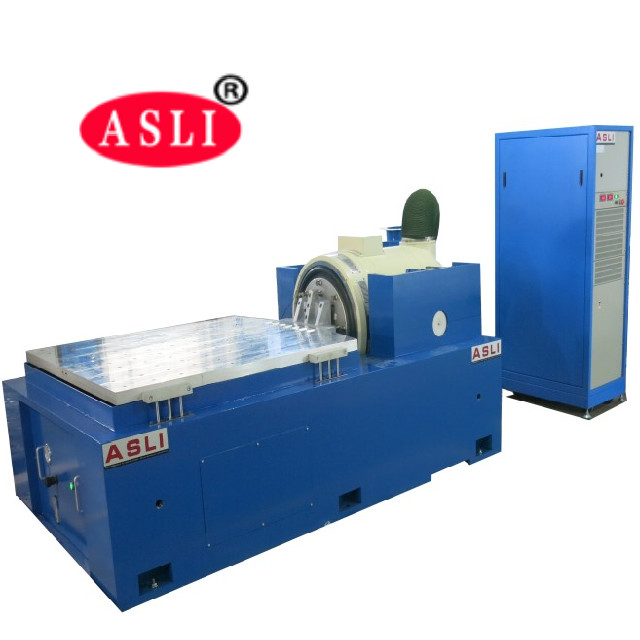

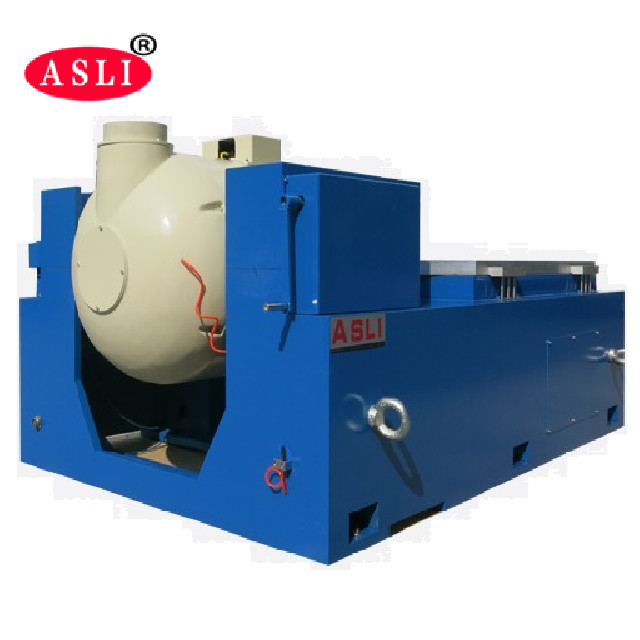

電動振動シェーカーのテーブルIEC 60068-2-64に荷を積む300kg
Product Details
| サインフォース: | 20000n | スピード: | 1.8m/s |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3〜2000Hz |
| 読み込み: | 300kg | 加速度: | 100g |
| アーマチュア: | 320mm | ||
| ハイライト |
IEC 60068-2-64の電動振動シェーカー,IEC 60068-2-64の振動シェーカーのテーブル,300kg負荷の振動シェーカーのテーブル |
||
Product Description
半導体用途の高周波垂直・水平ジェネレーター電磁振動試験機は、製品およびパッケージ設計の共振周波数を評価し、流通中または使用環境で発生するランダム振動をシミュレートするために使用されます。この機械は使いやすく、政府、産業、企業の仕様に準拠した幅広い振動試験を実行できます。
- 試験チャンバーと冷凍システムを組み合わせた構造で、コンパクトで洗練されたデザイン、独立したコンソールを備えています。
- 便利な操作、海外から輸入されたオリジナルの冷凍コンプレッサーユニットとその主要アクセサリー。
- 温度と湿度プログラムの自動制御が可能な輸入LCDカラータッチスクリーンコントローラー。
- RS232通信インターフェースを装備。お客様のユニークな要求を満たすために、ユーザーは良好な冷却性能を確保するために、さまざまなモデルの振動試験ベンチから選択できます。
- 熱と空気のシールシステム — この振動ベンチは、機械的振動信頼性試験装置と衝撃振動の顕著な効果も誇っています。
| モデル | THV-408(A~F) |
|---|---|
| 内部寸法 | W600 × H850 × D800 (mm) |
| 外部寸法 | W850 × H1950 × D2100 (mm) |
| 温度範囲 |
低温: (A: 25℃; B: 0℃; C: -20℃; D: -40℃; E: -60℃; F: -70℃) 高温: 100℃ (150℃) |
| 湿度範囲 | 20%～98% R.H. (10%～98% R.H. / 5%～98% R.H. は特殊オプション条件、除湿機が必要です) |
| 温度・湿度の分析精度 / 分布均一性 | 0.1℃; 0.1% R.H / ±2.0℃; ±3.0% R.H. |
| 温度・湿度の制御精度 | ±0.5℃; ±2.5% R.H. |
| 温度上昇 / 低下速度 |
温度上昇 約 0.1～3.0℃/分 / 温度低下 約 0.1～1.5℃/分; (低下速度最小 1.5℃/分 は特殊オプション条件です) |
| 内外装材 | 内箱材質はSUS 304#ステンレス鋼、外箱はステンレス鋼またはSEE冷間圧延鋼に塗装。 |
| 断熱材 | 耐高温、高密度、ホルムアルデヒドフリー、酢酸エチル発泡断熱材。 |
| 冷却システム | 空冷または水冷 / 単段コンプレッサー (-40℃、二段コンプレッサー -70℃) |
| 保護装置 | ヒューズレススイッチ、コンプレッサー過負荷保護スイッチ、高低圧冷媒保護スイッチ、過湿度・過温度保護スイッチ、ヒューズ、故障警告システム、水不足警告保護。 |
| オプションアクセサリー | 操作穴付き内扉 (オプション)、記録計 (オプション)、浄水器、除湿機。 |
| 振動試験装置 | お客様の試験条件に応じて適切な振動試験ベンチを選択してください。技術パラメータについては、本カタログの電磁振動試験機のパラメータを参照してください。 |
| 電源 | AC380V 3相5線、50/60HZ |
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大負荷 (Kg) | ムービングコイル (Kg) | ムービングコイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- 優れた設計のダイナミックサークルスケルトン、より高いステージ軸共振周波数。
- 二磁気回路、磁束漏れが少なく、コンパクトな構造と合理的な設計。
- ロッカーロッドローラーベアリング、ストレートで輸入志向の複合ボディ剛性方向、偏心荷重容量。
- ホルモン使用専用のトラニオンアイソレーションベース、移動の利便性のための設置。
- 高度な技術による移動システムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計と冷却効果の向上。
- 静剛性、ベアリングの動剛性が小さいバルーン、振動テーブルの支持能力を高め、低周波数性能を向上させます。
Product Highlights
20000Nの正弦力、3〜2000Hzの周波数、51mmの変位および100gの加速度を備えた300kgの負荷の電気力学的振動シェーカーテーブル。自動車および半導体試験用の IEC 60068-2-64 に適合します。耐久性と効率性に優れ、カスタム オプションも利用可能。
