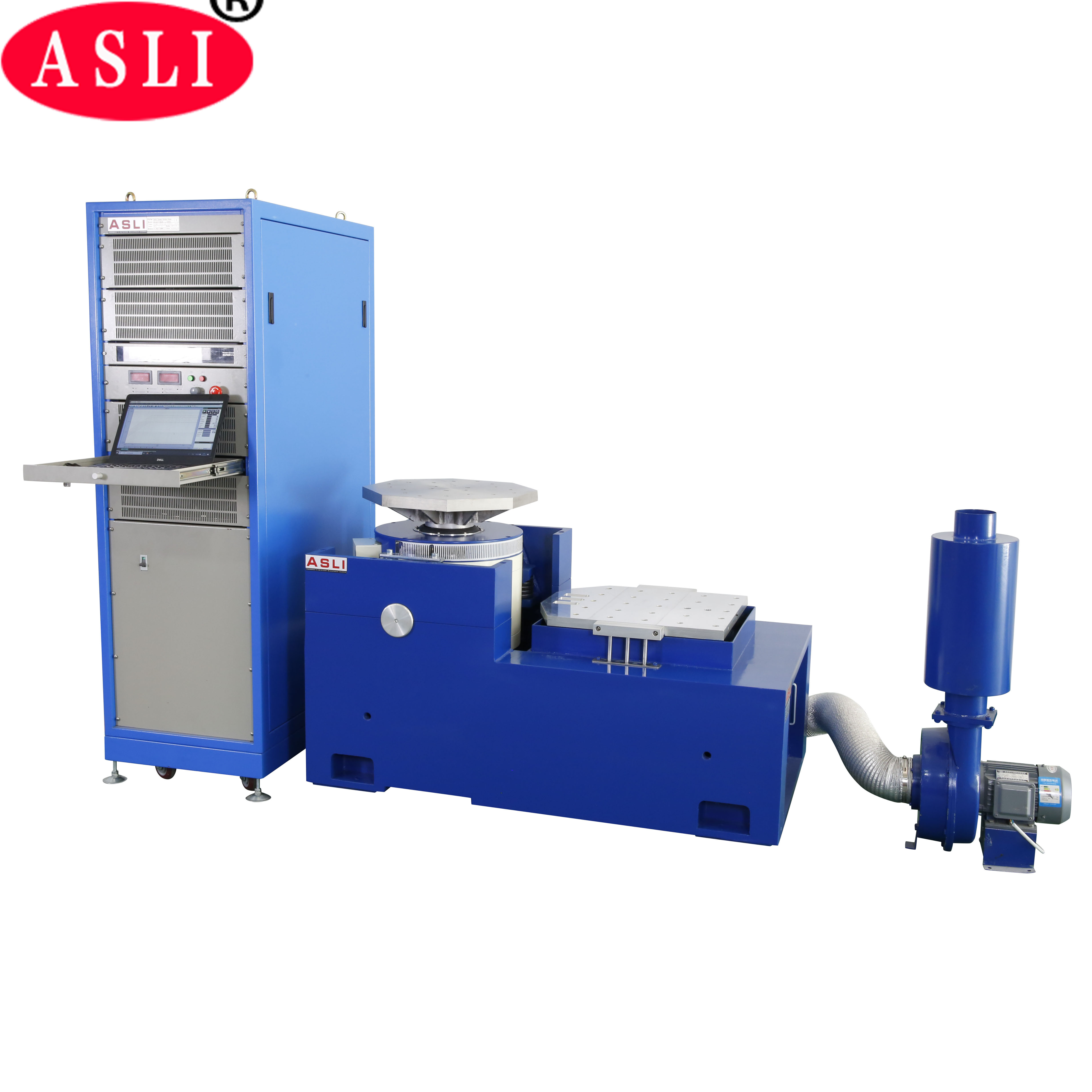

50000N振動シェーカー機械、ISO 16750-3のシェーカーのテーブルの試験装置
Product Details
| サインフォース: | 50000n | スピード: | 1.8m/s |
|---|---|---|---|
| 振動方向: | 垂直またはX、Y、Z振動 | 加速度: | 100g |
| 頻度: | 3〜2700Hz | 力: | 380V 3位相 |
| 変位: | 51mm | ||
| ハイライト |
ISO 16750-3の振動シェーカー機械,50000N振動シェーカー機械,ISO 16750-3のシェーカーのテーブルのテスト |
||
Product Description
50000N振動振動機は,ISO 16750-3の厳格な要件を満たすために設計された高性能電動力学振動試験システムです.幅広い産業用装置で信頼性の高い垂直および水平振動テストを提供します.自動車,航空宇宙,電子機器のアプリケーション
電動高周波振動テストと高周波振動疲労テストシリーズ製品のメーカーとして,我々は,二重磁気回路構造を含む高度な技術を使用自動生成された骨格動作円,空中サポート,ローラーベアリングと線形ガイド,およびトランニオン隔離.これらのシステムはX,Y,3軸のシヌソイド振動試験とZブロードバンドのランダム振動テスト,クラシックパルステスト (半正弦,トラペゾイド,シール歯波) とショック応答スペクトルテスト
これらの製品は 国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電産業に広く使用されています.
- 高い軸共振周波数で 円形構造を設計した
- 2磁気回路設計 磁気流の漏れが低く コンパクトな構造と合理的なレイアウト
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体体硬さ方向性で,優れた偏心負荷能力を備えています.
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- 先進的な技術で 動き回るシステムは ダイナミック・サークルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- ローヤリング小気球の静的硬さと動的硬さは振動テーブル容量を高め,低周波性能を向上させる.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 小さい積載台では,より高い加速と作業頻度が実現され,積載能力と機床全体の性能が向上します.

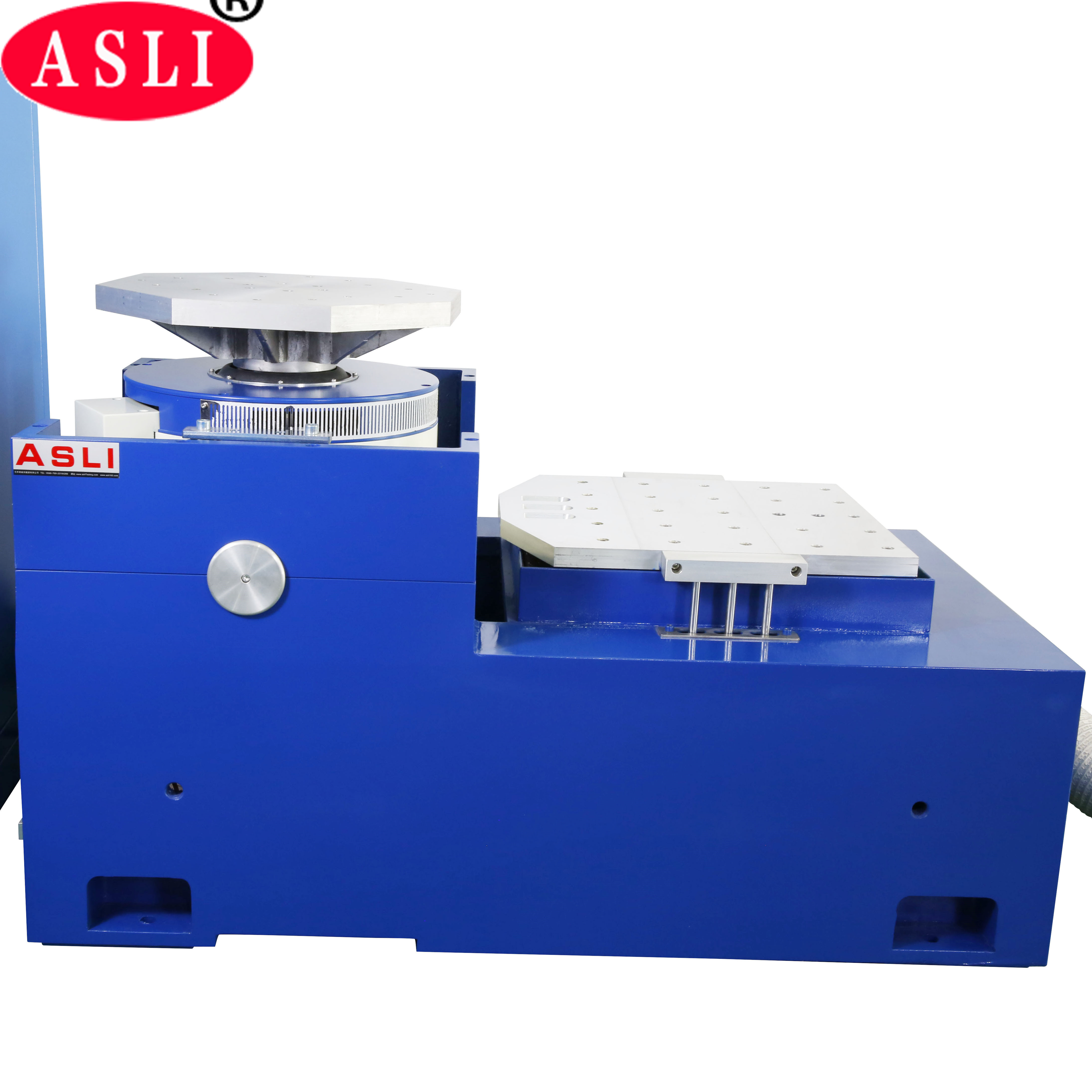

- 横軸ベンチと振動ベンチは,完全な構造を持つ統合型で,設置と調整に便利です.
- 静的圧線,V形,傾斜耐性,偏差負荷耐性がある
- 構造が良く操作が簡単です
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5・1000 51500円 5・2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5・1000 5・1400 5・2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5・1000 51500円 5・2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5・1000 5 円1200 5・2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 円800 5・1000 51500円 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5・1000 51500円 5・2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5・1000 51300円 51500円 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 円800 51100円 5・1400 | 126 168 210 |
VTの垂直拡張ベンチと指定されたクランプは 精密に計算され 精巧に設計されており 完璧な構造に基づいて 顧客が最高の性能を得ることを保証します高品質の材料優れた工芸品です
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (ラウンドベンチ) | 220 | 350 | Φ1200 |
電気力学高周波機械テストマシン振動疲労テストについて質問がある場合は,私達に連絡してください.
