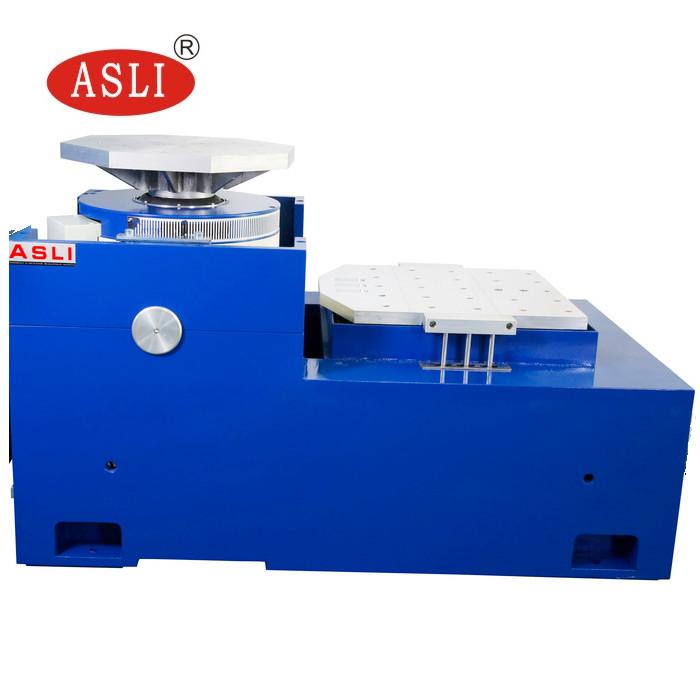

アルミニウム合金テーブルの垂直と水平電磁振動テスト
電磁振動試験器 標準設計の電池に関する試験,シミュレーション,電池の振動試験の特定の条件下で完全に,バッテリーまたはバッテリーパックが振動テーブルに固定されている場合規定された周波数,加速,移動モードに従って,互いに垂直の方向で測定された3つのバッテリーサンプル振動に沿って,バッテリーは漏れを防ぎ,勇気を失わないで壊れていない 炎や爆発もない
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| パワー増幅器 | |
| 増幅器出力 | 30kVA |
| SNR | >65 dB |
| 定数出力電圧 | 120Vrms |
| 寸法 (L×W×H,開封) | 800×900×2,100 mm |
| 吹風機 | |
| 空気体積 | 0.46 m3/s |
| パワー | 7.5kW |
| 空気管径 | 200mm |
| 空気圧 | 8.8kPa |
| 設置 | 天井に接続できる (最大2つの90度の曲がり),最大20°走行 |
振動シェイカーの特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー・ラッド・ローラー・ベアリング ストレート・インポート型複合体体 硬さ方向性,変な負荷容量
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブル容量を高め,低周波のパフォーマンスを向上させる.
