180kgローディング3の軸線の振動テーブル、600kg。Fの振動テスター機械
Product Details
| 振動力: | 6000N | 振動方向: | 3軸 |
|---|---|---|---|
| 可動コイル重量: | 6.5KG | 変位: | 25mm |
| マックス。加速度: | 100g | 応用: | 小さなコンポーネント |
| ハイライト |
180kgローディング3の軸線の振動テーブル,600kg.f 3軸線の振動テーブル,600kg.f振動テスター機械 |
||
Product Description

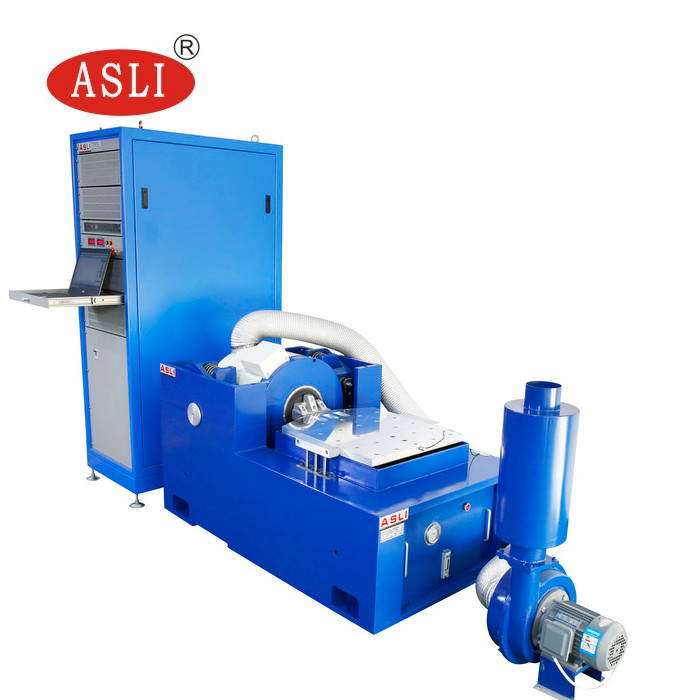

パワーカーテン3軸振動試験台 — 小型部品評価用に設計された高性能振動試験ソリューションです。このシステムは、幅広い周波数範囲で正確で信頼性の高い振動シミュレーションを提供し、産業および製造環境における品質保証、製品開発、信頼性試験に最適です。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- 頑丈なサスペンションシステムとリニアモーションガイド — 強力な支持力、優れたガイド機能、高い安定性。
- 高静剛性・低動剛性のロードセンターエアバッグ — 強力な支持力と振幅変動に対する完璧な性能。
- 高効率クラスDパワースイッチング、3シグマピーク電流、低消費電力、最小限の高調波歪み。
- 安全インターロック付きクイックセルフ診断 — 高い安全性と信頼性。
- 振動プラットフォーム用エアバッグ衝撃隔離装置 — 追加の基礎が不要で、振動波の完璧な再現、振動伝達率の低減。

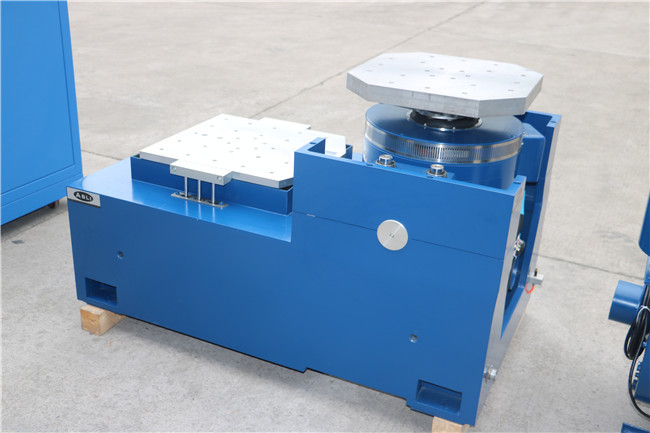

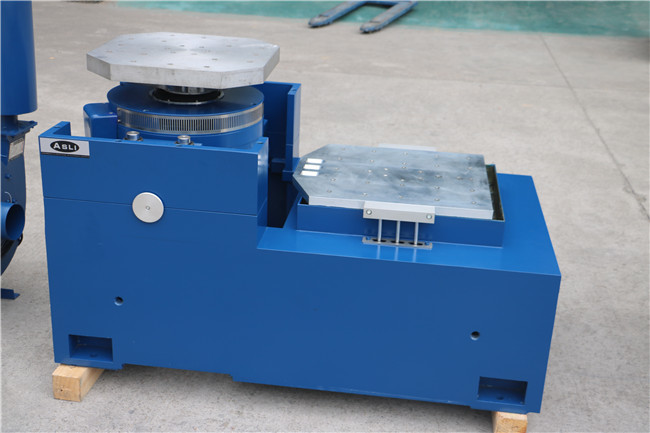

- 水平および垂直拡張プラットフォームが利用可能で、さまざまな用途に対応。
- シンプルなコントローラー操作。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
電磁振動励振器の動作原理はスピーカーに似ており、磁場内の電磁力によって導電体が移動します。可動部を加速させる力は、駆動電流と磁束のバランスによって生成されます。したがって、駆動電流を制御することで、振動発生器を制御できます。
電磁振動励振器の最大加速度レベルは、最大電流と積載量によって決まります。低周波数では、可動部の変位が制限されるため、加速度が高レベルに達しません。可動部の共振周波数は、周波数範囲の上限よりも高く設定されています。
振動発生器の性能は、さまざまな周波数における最大加速度を示すグラフで表されます。対数-対数プロットを使用すると、変位の制限は傾き6 dB/オクターブの直線で表すことができます。
Product Highlights
ES-6 3 軸振動テーブルは、力 6000N、変位 25mm、加速度 100g、耐荷重 180kg を実現します。堅牢なサスペンション、エアバッグ分離、D クラスの電力効率、自己診断機能を備えています。カスタム エクスパンダ オプションを使用した小型コンポーネントのテストに最適です。
