セリウム6KNの振動シェーカーのテーブルの標準的な実験装置
Product Details
| 応用: | 素材、自動車部品、パッキン、家庭用品 | 電圧: | 380V |
|---|---|---|---|
| アフターサービスの提供: | ビデオテクニカルサポート、オンラインサポート、海外での機械整備に対応できるエンジニア、フィールドメンテナンスおよび修理サービス | 保証: | 1年 |
| 該当する業界: | 防衛産業、民間、電子機器、自動車、スペアパーツ、エレクトロニクス、航空 | 製品名: | 振動試験装置 |
| シェーカー力: | 6KN | に適しています: | 最大積載量100kgのテストアイテム |
| 周波数範囲: | 3～3500HZ | 変位: | 51mm |
| ハイライト |
6KN振動シェーカーのテーブル,セリウムの振動シェーカーのテーブル,セリウムの標準的な実験装置 |
||
Product Description

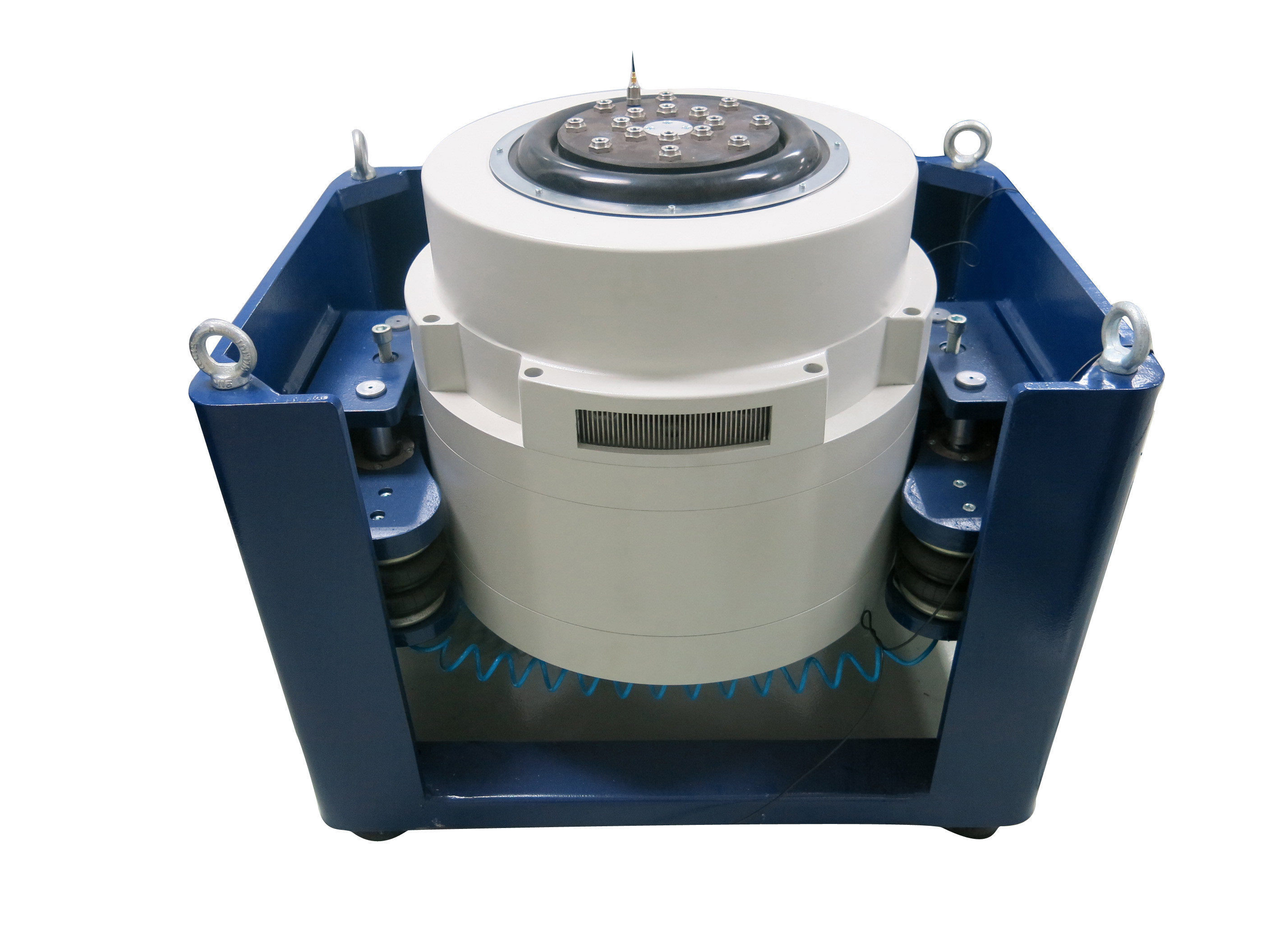

CE 6KN振動試験機は、垂直振動試験用に設計された標準的な実験室試験システムであり、製品の品質と信頼性を評価するためのカスタム治具を備えています。この電磁振動試験機は、幅広い産業および研究用途で、正確で再現性の高い結果を提供します。
お客様のニーズに最も適した振動試験システムを推奨するために、お問い合わせの際には以下の情報をご準備いただき、ご提供ください。
- 試験品の説明
- 試験品の試験質量
- 試験品の寸法
- 試験プロファイル（利用可能な場合）
- 試験に必要な最大加速度
- 試験方向：X、Y、Z軸またはZ方向のみ
| システムモデル | ES-6A |
|---|---|
| 周波数範囲 | 3〜3500 Hz |
| 定格力 — 正弦波 | 6000 N |
| 定格力 — ランダム | 12000 N |
| 定格力 — 衝撃 | 12000 N |
| 最大加速度 — 正弦波 | 1000 m/s² |
| 最大加速度 — ランダム | 1000 m/s² rms |
| 最大加速度 — 衝撃 | 2000 m/s² |
| 最大速度 — 正弦波 | 1.6 m/s |
| 最大速度 — 衝撃 | 1.6 m/s |
| 最大変位（p-p） | 51 mm |
| 可動コイル質量 | 6.5 kg |
| 可動コイルの寸法 | φ 230 mm |
| 最大負荷 | 180 kg |
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s²） | 定格速度（m/s） | 定格変位（p-p）mm | 最大積載量（kg） | 可動コイル（kg） | 可動コイルの寸法（mm） |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3〜3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3〜3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3〜3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3〜3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3〜3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3〜3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3〜3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3〜3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3〜3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3〜2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3〜2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3〜2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3〜2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3〜2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3〜2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3〜2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3〜2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3〜1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 優れた設計のダイナミックサークルスケルトンにより、高い軸共振周波数を実現。
- 二重磁気回路設計により、磁束漏洩が少なく、コンパクトな構造と合理的なレイアウトを実現。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向により、優れた偏心荷重容量を発揮。
- 振動絶縁専用のトランション絶縁基盤により、便利な移動設置が可能。
- 可動システムにおける先進技術により、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果を向上。
- ベアリングの静剛性と動剛性は、小さなバルーン効果により、振動テーブルの容量を向上させ、低周波性能を改善。
カスタムソリューションおよびさらなる技術サポートについては、お気軽にお問い合わせください。
Product Highlights
実験室テスト用の CE 6KN 振動シェーカー テーブル、3-3500HZ、変位 51mm、380V。カスタム固定具で最大 100kg の荷重をサポートします。自動車、エレクトロニクス、航空、防衛産業に最適です。 1年間の保証、ビデオおよびオンライン技術サポート、海外エンジニアサービスが含まれます。
