3000Hz 10KNの実験室のための電動振動試験システム
Product Details
| 応用: | 素材、自動車部品、パッキン、家庭用品 | 電圧: | 380V |
|---|---|---|---|
| アフターサービスの提供: | ビデオテクニカルサポート、オンラインサポート、海外での機械整備に対応できるエンジニア、フィールドメンテナンスおよび修理サービス | 保証: | 1年 |
| 該当する業界: | 兵器産業、民間、電子機器、自動車、スペアパーツ、エレクトロニクス、航空 | 製品名: | 振動試験装置 |
| シェーカー力: | 10KN | に適しています: | 最大積載量100kgのテストアイテム |
| 周波数範囲: | 3～3500HZ | 変位: | 51mm |
| ハイライト |
10KN電動振動試験システム,3000Hz電動振動試験システム,3000Hz実験室試験装置 |
||
Product Description

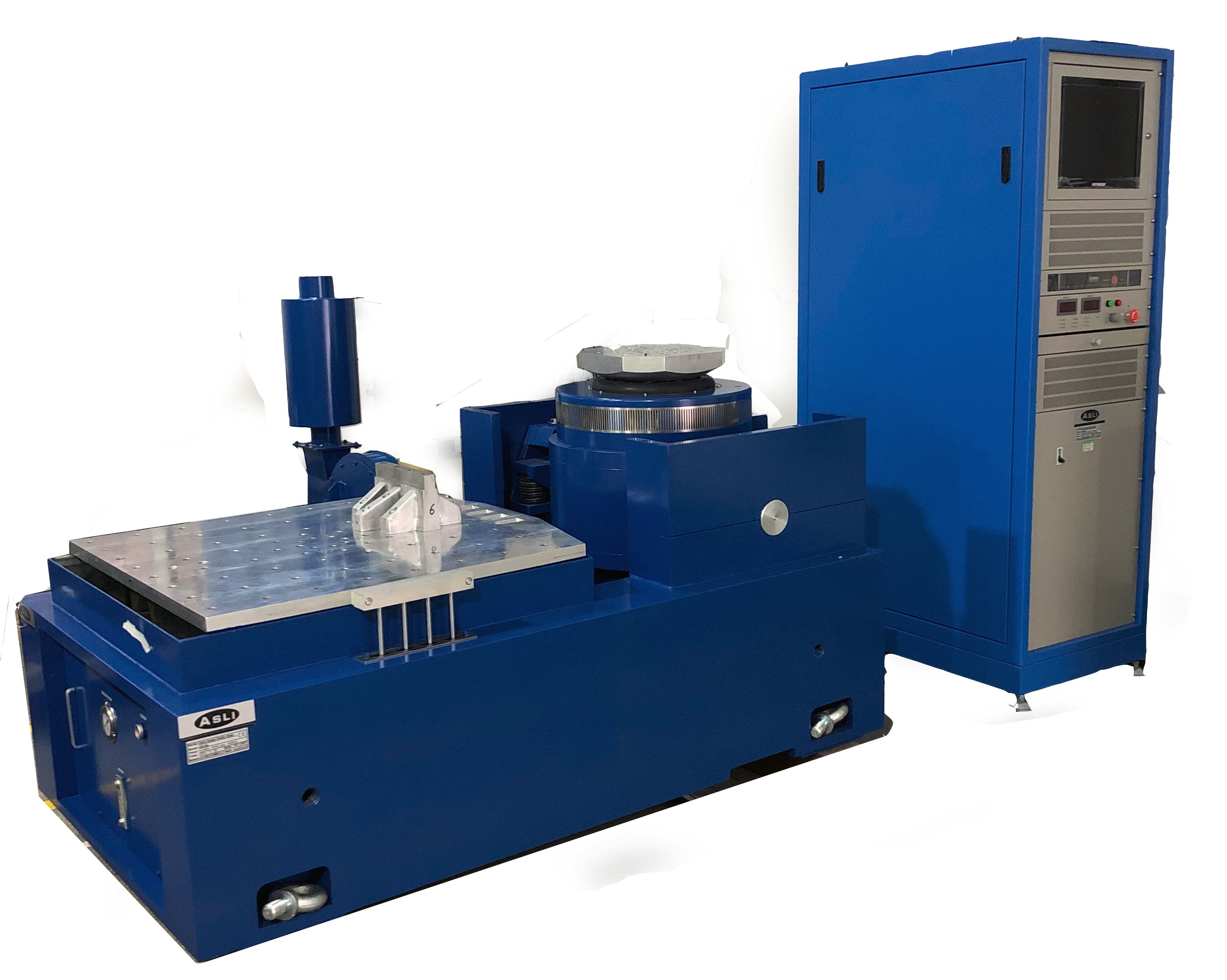

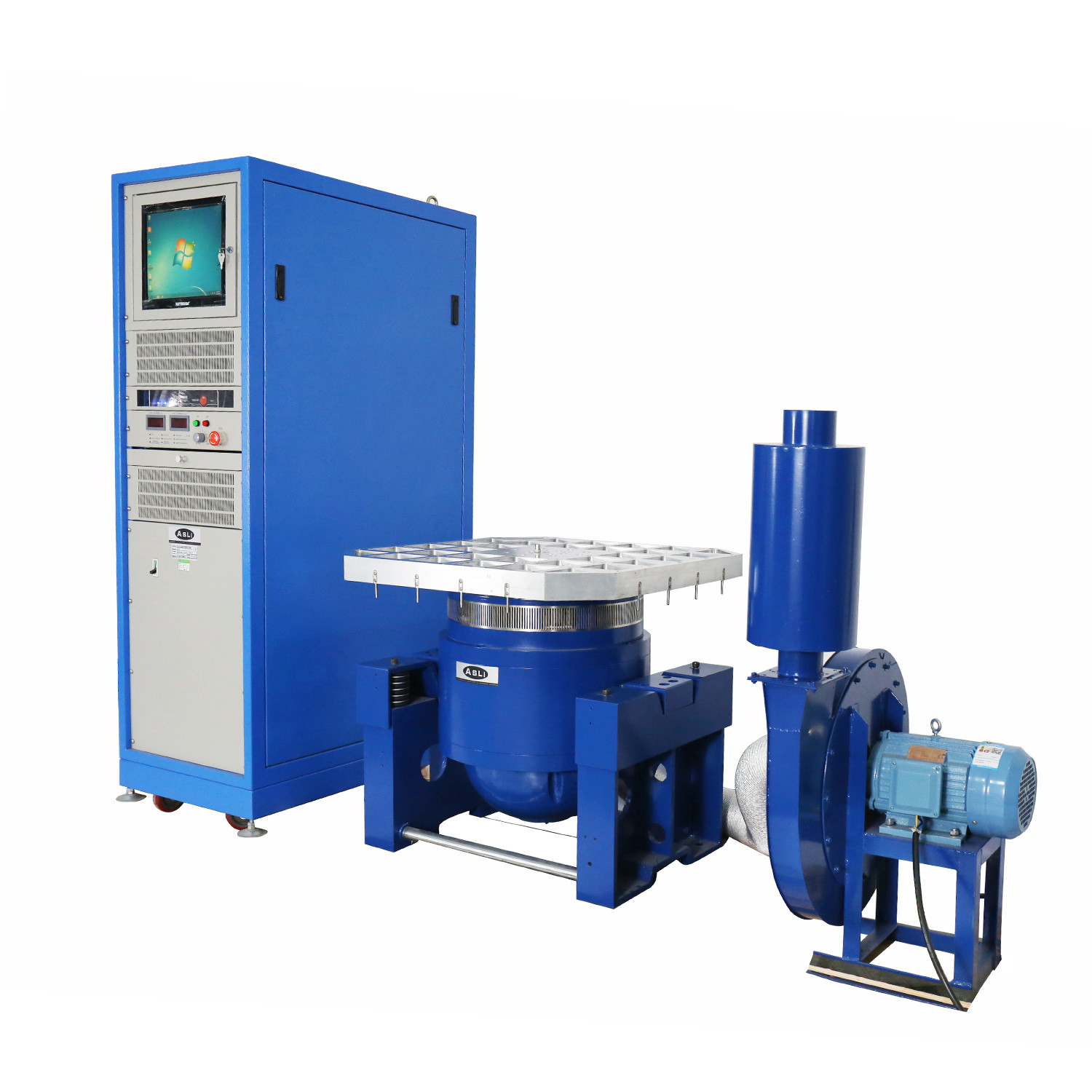

ES-10は高性能電動力学振動試験システムで,シナス力10kN,ピークからピークへの移動幅51mm,周波数範囲3~3500Hzを供給する.ISTAと実験室試験用に設計された垂直と水平の振動シェーカーの両方をサポートします.
ご希望の適用に最も適した振動試験システムを推奨するために,以下の情報を用意し,ご希望の問い合わせにご含みください.
- 標本の説明
- 試料の試験量
- 標本の寸法
- 試験プロフィール (利用可能な場合)
- 試験の最大加速
- X,Y,Z方向の試験またはZ方向のみの試験
| パラメータ | ユニット | 価値 |
|---|---|---|
| システムモデル | ほら | ES-10 |
| 周波数範囲 | Hz | 3500円 |
| 定数力 サイヌス | N | 10000 |
| 定数力 ランダム | N | 20000 |
| 定数力 ショック | N | 20000 |
| 最大加速 サイナス | m/s2 | 1000 |
| 最大加速 ランダム | m/s2 rms | 1000 |
| 最大加速 ショック | m/s2 | 2000 |
| 最大速度 サイヌス | m/s | 1.8 |
| 最大速度 ショック | m/s | 1.8 |
| 最大移動量 (p-p) | mm | 51 |
| 移動コイル質量 | 体重 | 12 |
| 移動コイルの寸法 | mm | ダイア 240 |
| 最大負荷 | 体重 | 270 |
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

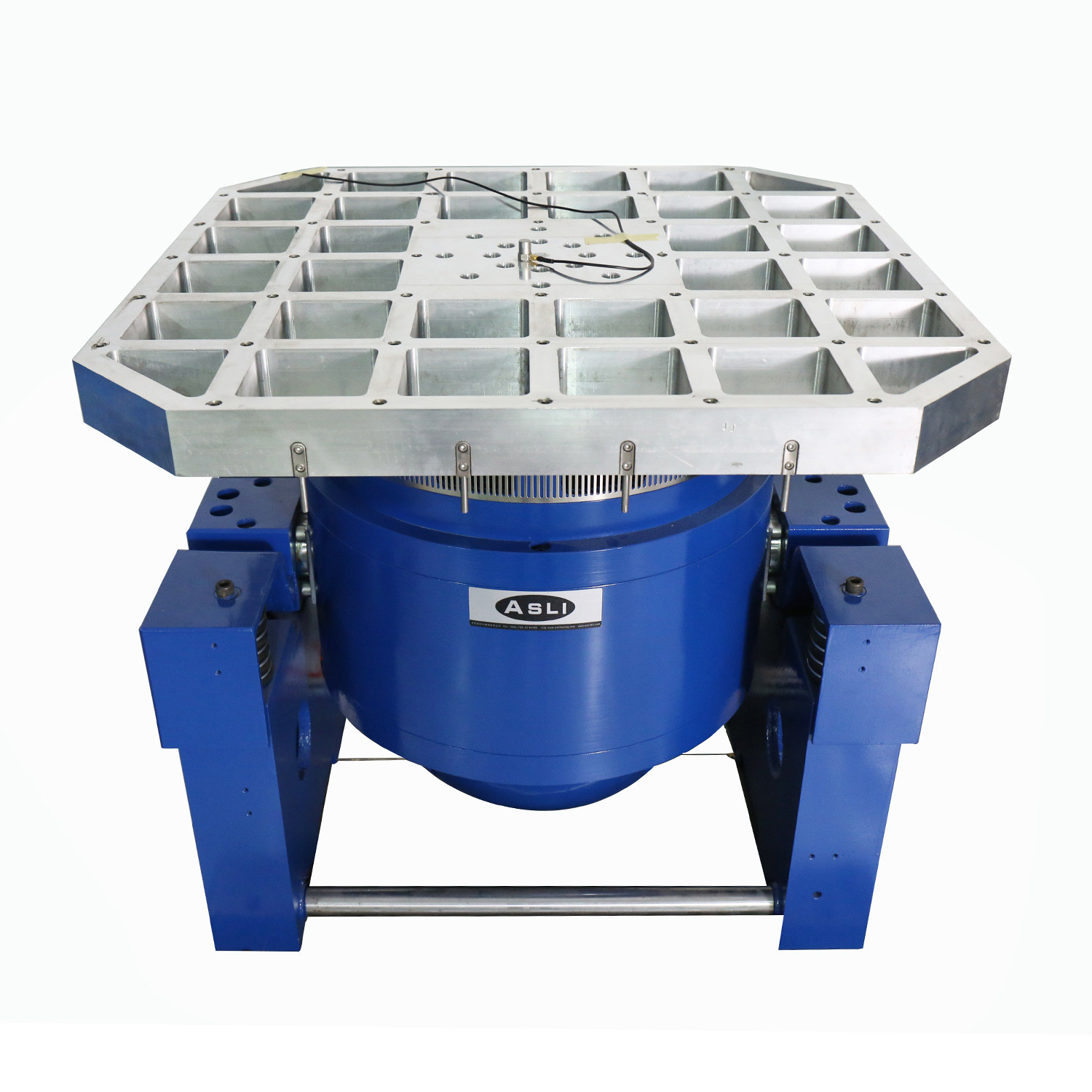

- 高い軸共振周波数で 円形構造を設計した
- 2つの磁気回路で 磁気流の漏れが低く 構造がコンパクトで合理的です
- ローカー・ラッド・ローラー・レーヤリング 直線型・輸入型複合体体 硬さ方向性,変な負荷容量
- トランニオン・アイソレーション・ファウンデーション ホルモン使用 移動式コンビニの設置
- 高信頼性のダイナミックサイクルを保証するために システムの周りを移動する先進技術です

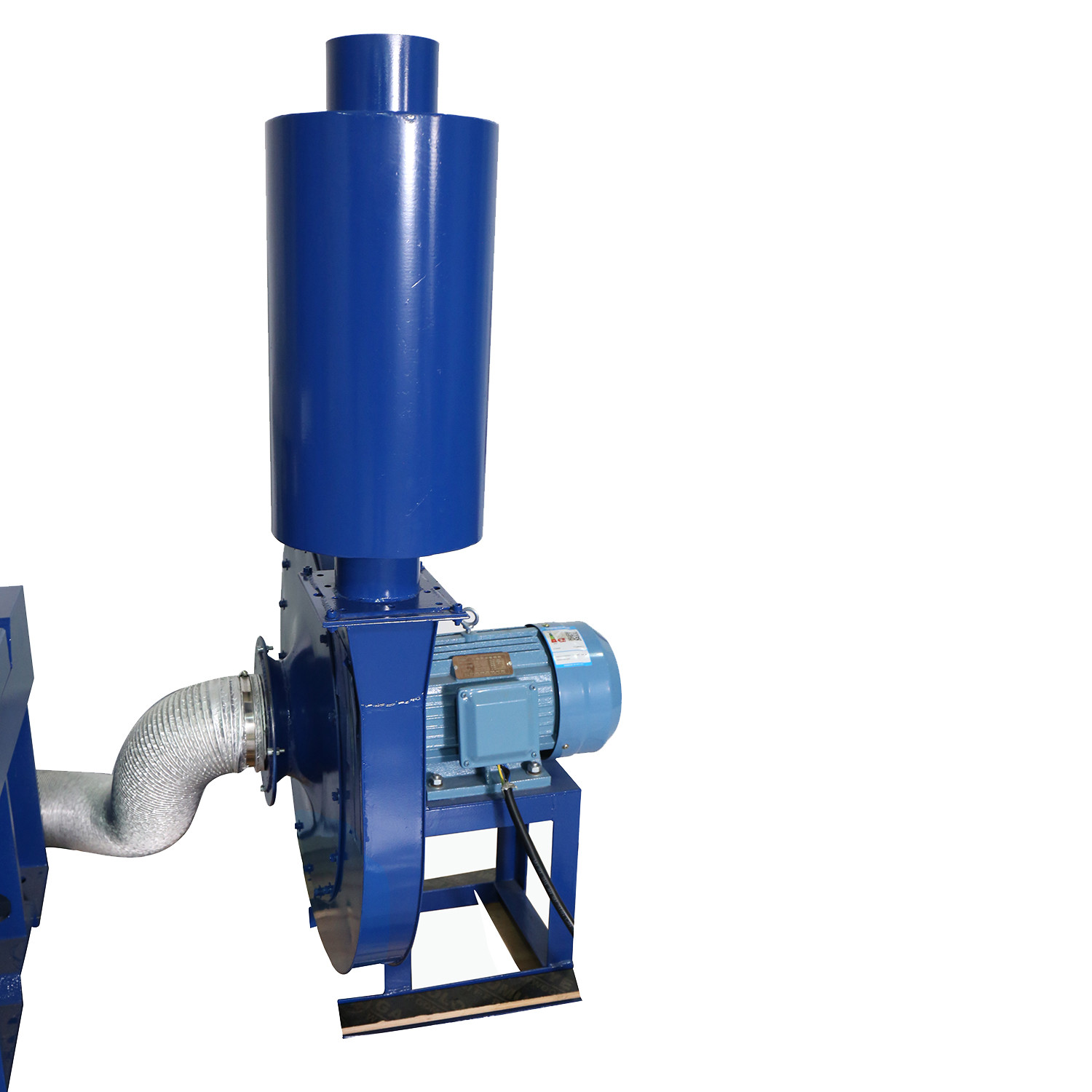

- 新しい管設計で冷却効果を高めます
- 静的硬さ,動的硬さ 軸承の小さな気球,振動テーブル容量を高め,低周波性能を改善します.
より多くの情報とカスタマイズされたソリューションのために私たちと連絡してください.
