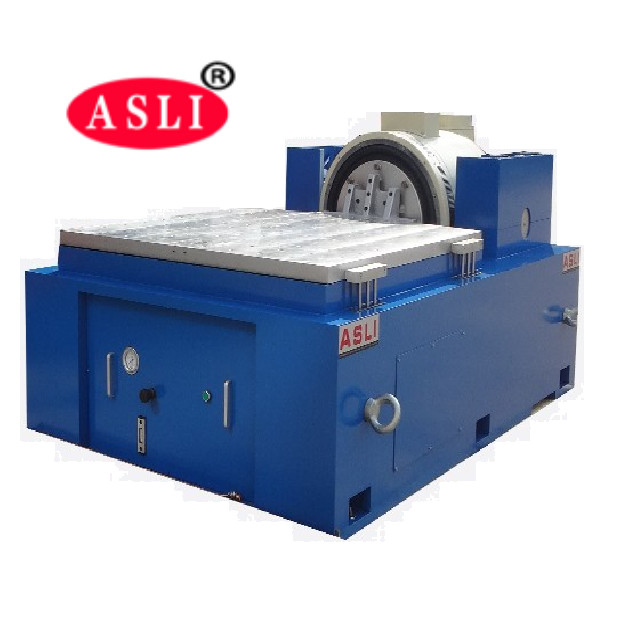

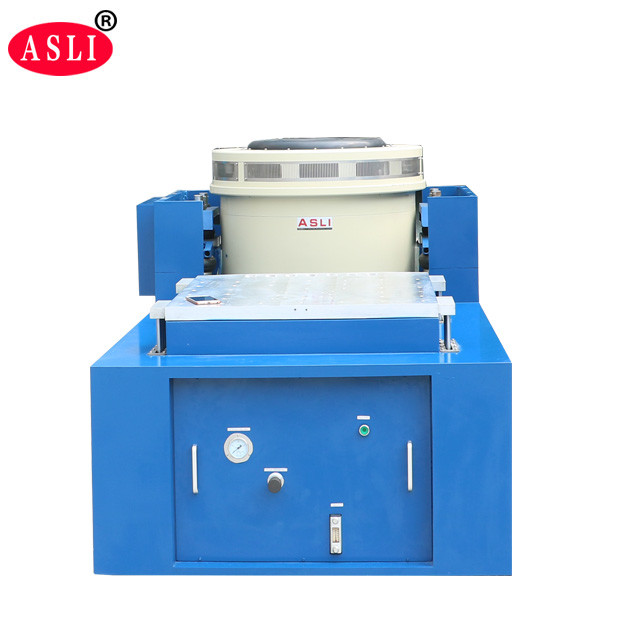

ASTM ISO 三軸高周波振動テスト/X+Y+Z振動テストベンチ
デジタルスイッチする電源増幅器
このシステムは,シヌソイドパルス幅調節機能を持つデジタルパワーアンプを使用しています. 動作原理は,IGBT FETの高周波スイッチ機能を使用して,制御装置による低電圧信号入力がデジタル回路で増幅され,元の信号に戻る電気振動を促進するために振動テーブルの移動コイルに出力します.
知的高電圧電源増幅器の主な構成要素は:フロント制御,電源増幅器モジュール,保護回路,電源部品,電気キャビネットです.システムでは高電圧と小電流の出力形式を採用送電中の電力の損失を軽減し,効率的で合理的なインペダンスのマッチングを実現する.
| シヌソイド推力 | 300kgf |
| ランダムな推力 | 300kgf rms |
| 衝撃推力 | 600kgf |
| 周波数範囲 | 5~2800Hz |
| 継続的な移動 | 25.4mm |
| 最大速度 | 1.8m/s |
| スイッチする電源増幅器 | |
| 増幅器出力 | 3.5kVA |
| シグナルとノイズ比 | >65dB |
| IF 利益 | ≥80 |
| 全和音歪み(定位出力では) | DC (0.1Hz) から 500Hz の間では0.5%未満; 500Hz から 5000Hz の間では1.0%未満 |
| 電力増幅器周波数応答 | DC (0.1Hz) から 4500Hz: ±3dB |
| 平均時間失敗 (MTBF) | >35,000時間 |
| 垂直拡張カウンタータップ | |
| テーブルサイズ | 600mm×600mm |
| 上限ランキング頻度 | シナス2200Hz ランダム3500Hz |
| 逆重量 | 30kg |
| 机台材料 | アルミ合金 |
| 振動制御装置 | |
| オペレーティングシステム | ウィンドウ |
| 操作インターフェース | 中国語と英語のインターフェース |
| ソフトウェア機能 | シヌス,ランダム,クラシックショック,共鳴検索と居住者 |
問い合わせをしてください.
