テストする6000Nスリップのテーブルの振動1000m/S2電動シェーカー
Product Details
| サインフォース: | 6000N | スピード: | 1.6m/s |
|---|---|---|---|
| 変位: | 25mm | 頻度: | 3〜3500Hz |
| 読み込み: | 180kg | 加速度: | 100g |
| アーマチュア: | 230mm | ||
| ハイライト |
6000Nスリップのテーブルの振動テスト,1000m/s2スリップのテーブルの振動テスト,1000m/s2電動シェーカー |
||
Product Description

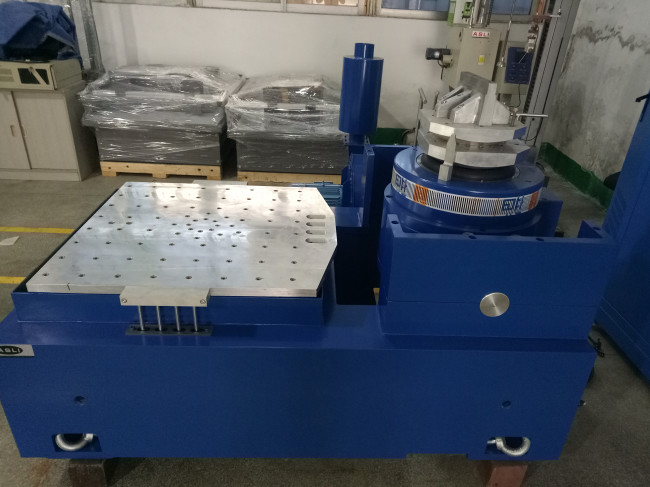

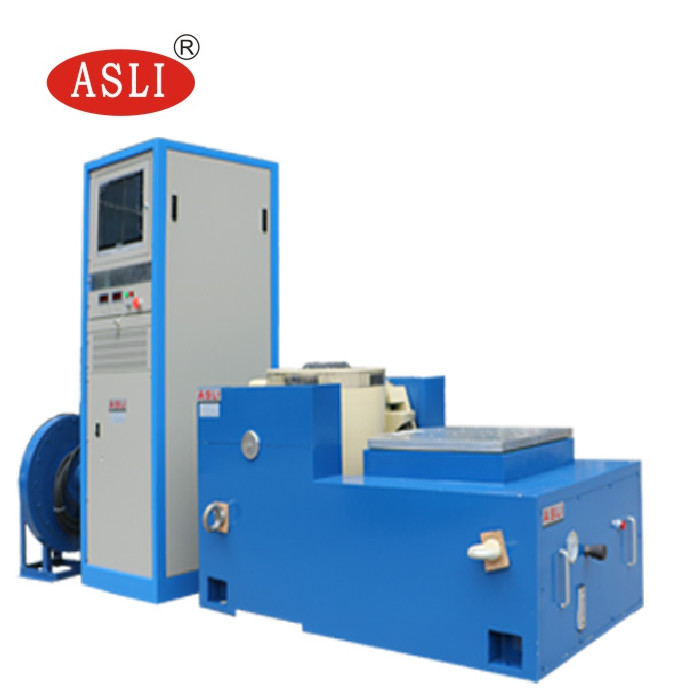

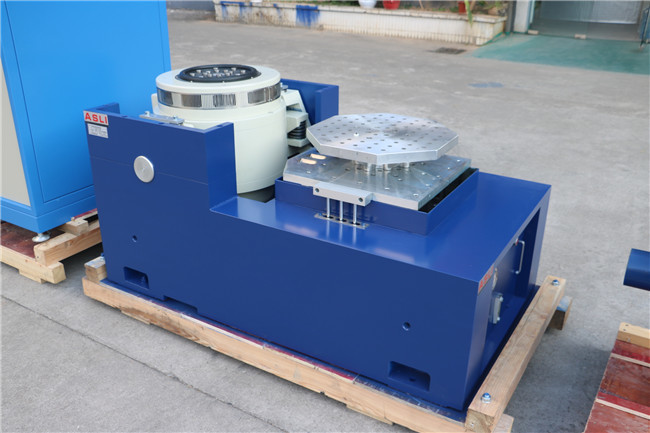

6000Nスリップテーブル振動試験システムは、高精度な垂直振動試験用に設計された高周波電磁シェーカーです。ダブル磁気回路構造、自己生成スケルトンアクションサークル、エアボーンサポート、リニアガイド付きローラーベアリング、トランニオンアイソレーションなどの高度なエンジニアリングを統合し、正弦波、ランダム、衝撃振動試験モードで信頼性の高いパフォーマンスを提供します。
このシステムは、X、Y、Zの3軸正弦波振動試験、および広帯域ランダム振動試験をサポートします。古典的な半正弦パルスおよび衝撃応答スペクトル（SRS）試験も可能です。国防、兵器、航空、宇宙、通信、電子機器、電気製品、家電業界で広く採用されています。
- 定格力: 正弦波 6000N; ランダム 6000N; 衝撃 12000N
- 周波数範囲: 5Hz～3500Hz — 固定周波数、スイープ往復、正弦波、ランダム、衝撃モードをサポート
- 周波数スイープモード: リニア、ログ、スイープ往復、固定周波数
- 周波数スイープ回数: 1～32767
- 周波数スイープ時間: 固定周波数/シングル 1～3600分; 周波数スイープ曲線を表示可能
- 最大加速度: 1000 m/s² (無負荷)
- 最大負荷: 180 kg
- 最大変位: 25 mm p-p (無負荷)、ダブルピーク
- 衝撃変位: 25 mm
- 可動コイル重量: 6.5 kg
- 振動方向: 垂直
- 振動波形: 正弦波、ランダム、衝撃
- 可動コイル径: φ230 mm
- 振動システム寸法 (mm): 幅850 × 高さ750 × 奥行550 mm
- 振動システム重量: 590 kg

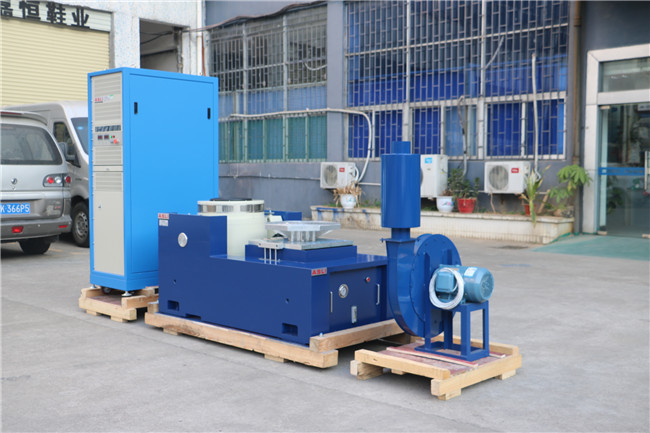

- 振動発生器 — 1セット
- 振動コントローラー — 1セット
- 通信接続チャンバー — 1セット
- DA-6 パワーアンプ — 1セット
- 励磁電源 — 1個
- ドライバソフトウェア — 1セット
- 冷却システム — 1セット
- 産業用コンピューター — 1セット
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (kg) | 可動コイル (kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
注: ES-6モデルは、この製品リストの標準構成です。より高い力要件には他のモデルも利用可能です。
- 高次の軸共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- ダブル磁気回路設計により、磁束漏れが少なく、構造がコンパクトで、レイアウトが合理的です。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向により、偏心荷重容量を向上させます。
- 振動アイソレーション専用のトランニオンアイソレーション基盤で、便利な移動設置が可能です。
- 可動システムにおける先進技術により、ダイナミックサークルの高い信頼性を確保します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリングの静剛性と動剛性がバルーニングを低減し、振動テーブルの支持能力を高め、低周波性能を向上させます。
Product Highlights
スリップテーブル付きの 6000N 電気力学的シェーカーは、加速度 1000m/s²、周波数 3 ～ 3500Hz、荷重 180kg を実現します。デュアル磁気回路、エアサスペンション、ローラーガイドを備え、信頼性の高い X/Y/Z 軸の正弦波、ランダム、衝撃試験を実現します。航空宇宙、防衛、電子機器の振動認定に最適です。
