Ista Iec規格を実行した携帯電話の振動試験用の電気力学的シェーカー
応用
高周波振動シェーカーは、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「空中サポート」、「ローラーベアリングとリニアガイド」、「トラニオン絶縁」の先進的な現代技術と特殊技術を採用しており、X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験で完了でき、古典（半正弦）パルスと衝撃応答スペクトル試験で完了します。国防、兵器、航空、航空宇宙、通信、エレクトロニクス、電化製品、通信、家電、その他の分野で広く使用されています。
(1) 定格力: 正弦力 6000N;ランダムフォース6000N;衝撃力12000N。
(2) 周波数範囲: 5Hz ～ 3500Hz、固定周波数、前後スイープ、サイン、ランダム、ショック
(3) 掃引周波数モード: リニア、対数、前後掃引、固定周波数
(4) 掃引周波数時間: 1 ～ 32767
(5) 掃引周波数時間: 固定周波数/単一 1 ～ 3600 分、掃引周波数曲線を表示できます。
(6) 最大加速度1000m/s2(無負荷)
(7) 最大荷重180Kg
(8) 最大値変位: 25mm pp (無負荷)、ダブルピーク
(9) 衝撃変位：25mm
(10) 可動コイルの重量: 6.5kg
(11) 振動方向: 垂直
(12) 振動波: 正弦波、ランダム、衝撃

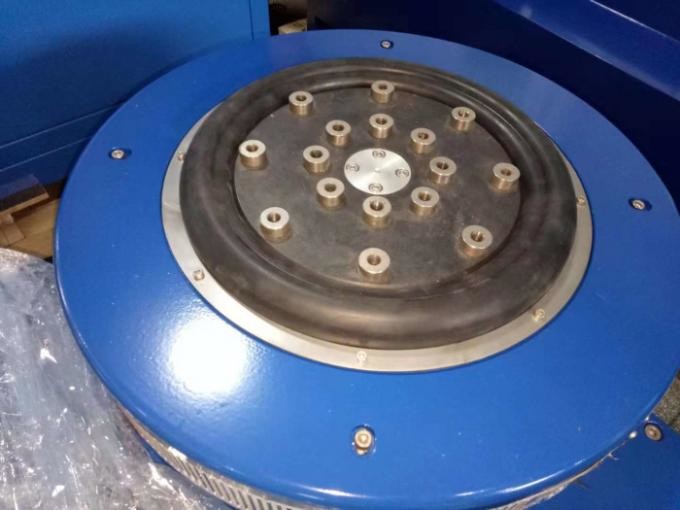

(13) 可動コイル径：Φ230mm
(14) 振動システム寸法(mm): W850×H750×D550mm
(15) 振動システム重量: 590kg

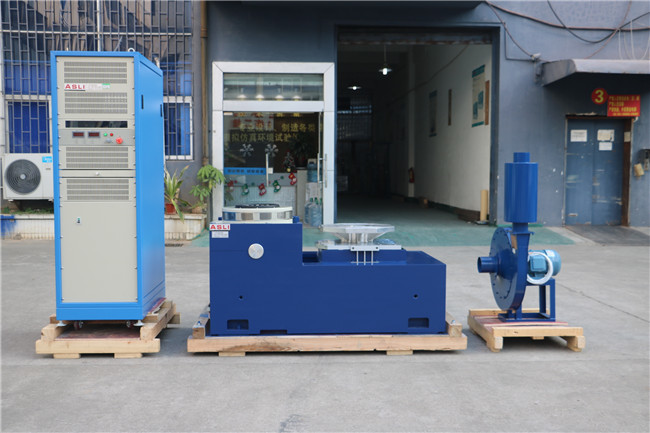

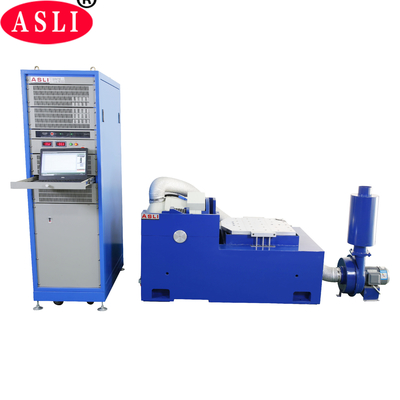

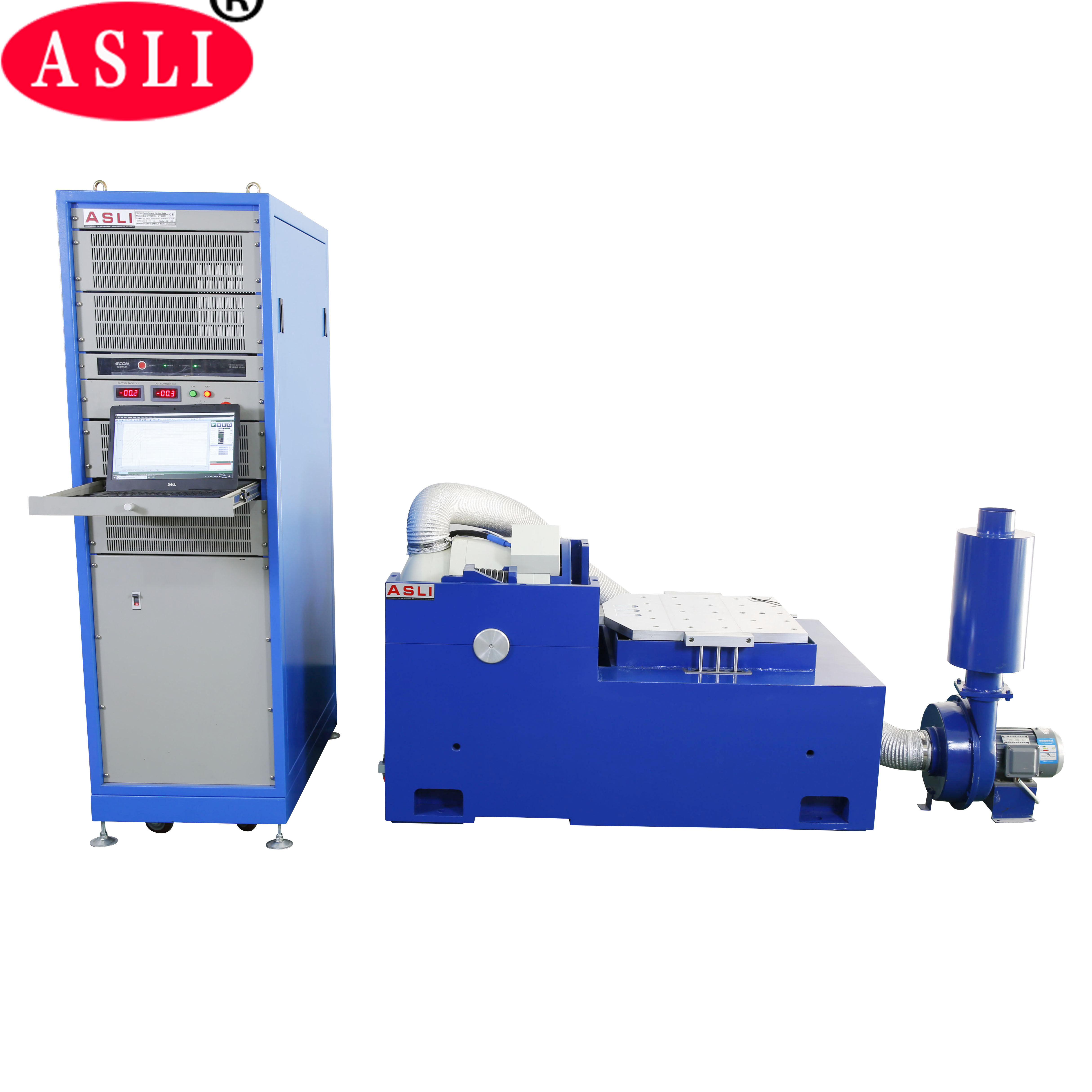

2-2 振動部品の詳細
(1) 振動発生装置 1式
(2) 振動コントローラ 1式
(3) 通信接続室 1式
(4) DA-6 パワーアンプ 1式
(5) 励磁電源 1個
(7) ドライバーソフトウェア 1式
(8) 冷却装置 1式
(9) 産業用コンピュータ 1式
技術パラメータ:
| 名前 | 自動車部品用梱包振動台・振動台試験機 | ||||||||
| モデル | 定格正弦力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度(m/s2) | 定格速度(m/s) | 定格変位(pp)mm | 最大。積載量(kg) | 可動コイル(Kg) | 可動コイル寸法(mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5リットル | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
