1000kgに荷を積む270kg。電動機械をテストするFの正弦の振動
Product Details
| 正弦力: | 10000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～3000Hz |
| 読み込み中: | 270kg | 加速度: | 100G |
| アーマチュア: | 240mm | ||
| ハイライト |
1000kg.f正弦の振動テスト,270kgローディングの正弦の振動テスト,1000kg.f電動振動機械 |
||
Product Description

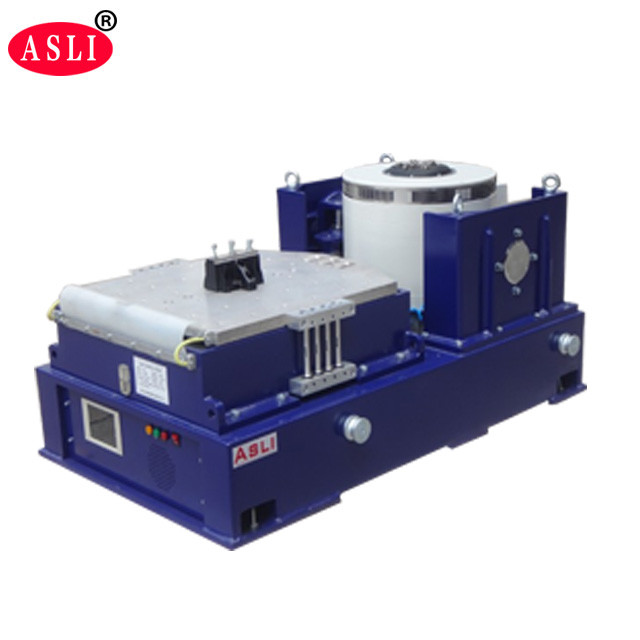

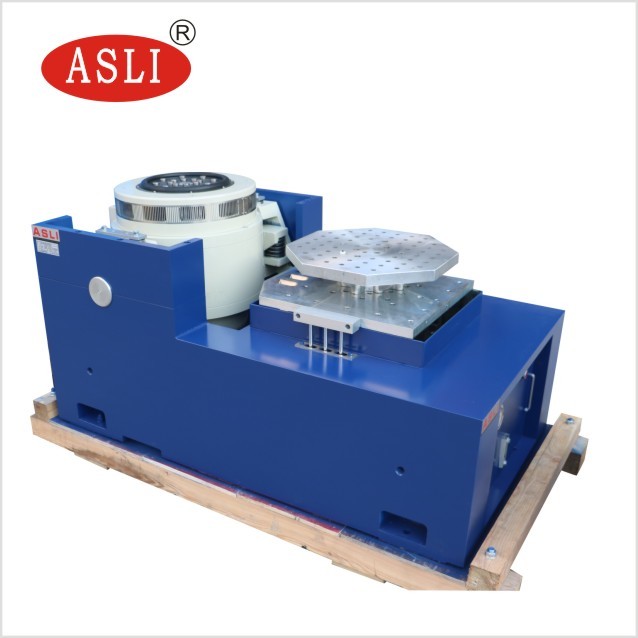

270kg積載1000kg.F正弦振動試験用電磁振動試験機は、マグネシウム合金テーブルを備えた高周波振動試験システムです。幅広い産業および科学用途に対応する精密な振動シミュレーションのために設計されています。
この電磁振動シェーカーは、二重磁気回路構造、自己生成スケルトンアクションサークル、空力サポート、ローラーベアリングとリニアガイド、トラニオンアイソレーションなど、最新の現代技術を採用しています。X、Y、Zの3軸正弦振動試験、広帯域ランダム振動試験、および古典的（半正弦）パルスおよび衝撃応答スペクトル試験を実行できます。
国防、兵器、航空、宇宙、通信、エレクトロニクス、家電製品、家庭用電化製品業界で広く使用されています。
- 定格力: 正弦波 10000N; ランダム波 10000N; 衝撃波 20000N
- 周波数範囲: 3Hz～3000Hz — 固定周波数、往復スイープ、正弦波、ランダム波、衝撃モードをサポート
- 周波数スイープモード: 線形、対数、往復スイープ、固定周波数
- 周波数スイープ回数: 1～32767
- 周波数スイープ時間: 固定周波数/シングル 1～3600分; 周波数スイープ曲線を表示可能
- 最大加速度: 1000 m/s² (無負荷)
- 最高速度: 1.8 m/s
- 最大変位: 51 mm p-p (無負荷)、ダブルピーク
- 衝撃変位: 51 mm
- 可動コイル重量: 14 kg
- 振動波形: 正弦波、ランダム波、衝撃波
- 可動コイル径: φ240 mm
- 振動システム寸法: 幅1060 × 高さ750 × 奥行845 mm
- 振動システム重量: 960 kg

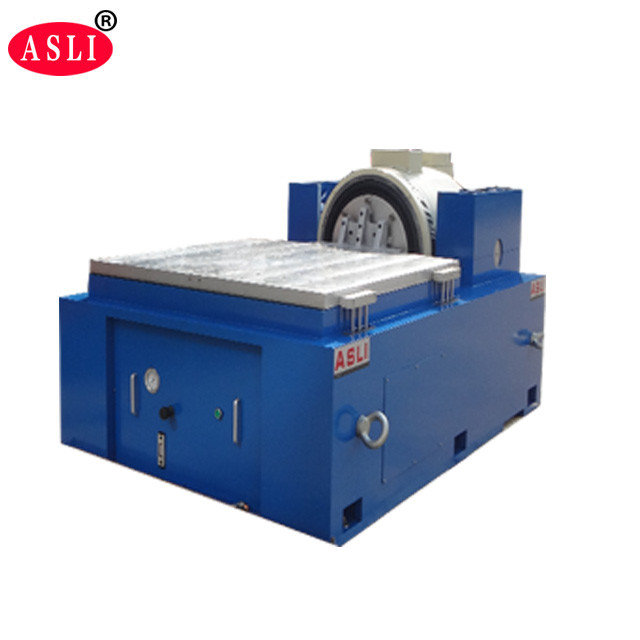

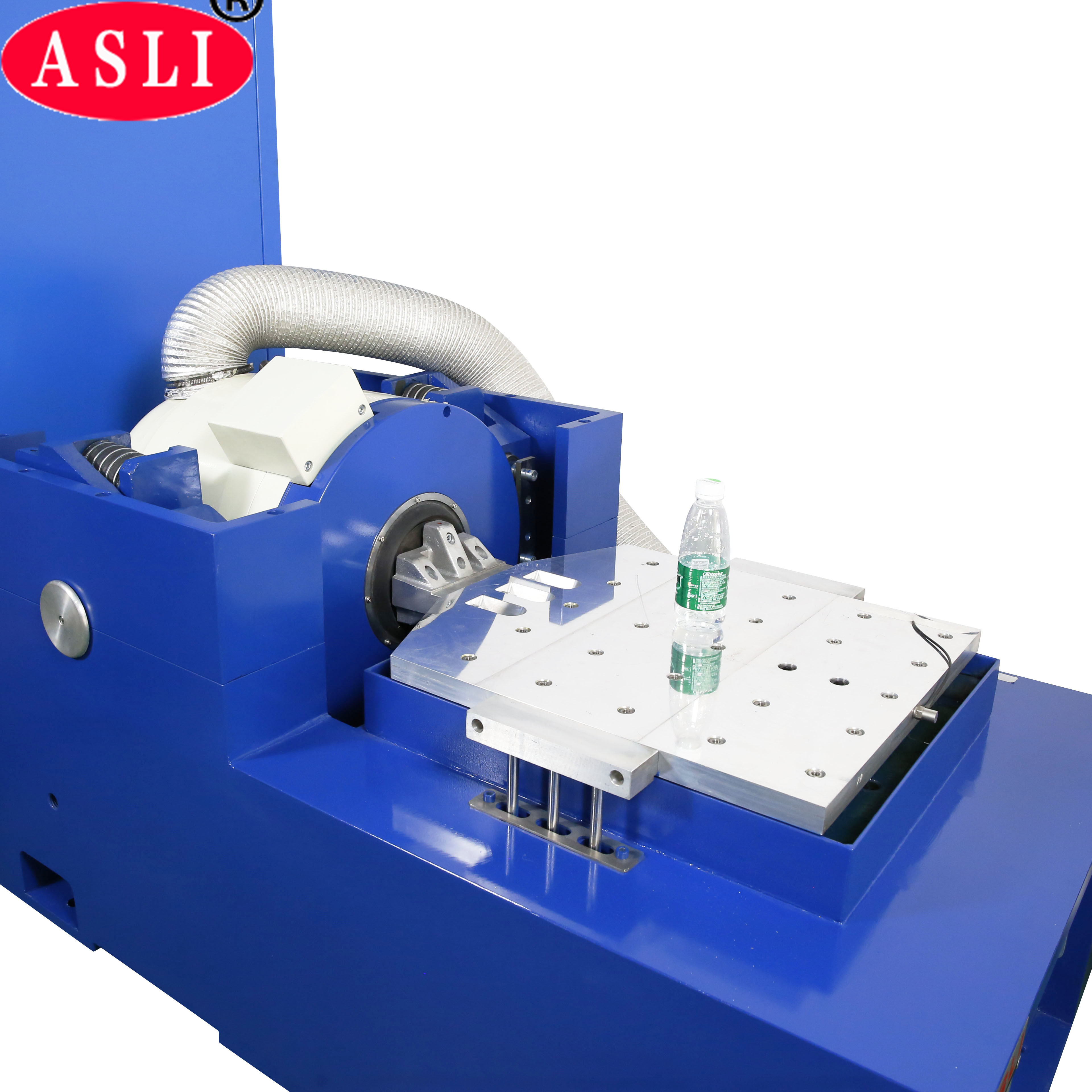

- 付属アクセサリー: 600mm × 600mm 垂直エキスパンダーおよび600mm × 600mm 水平スリップテーブル
| モデル | 定格正弦波力 (N) | 定格ランダム波力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (kg) | 可動コイル (kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
ハイライトされた行 (ES-10) は、この製品リストで指定された構成を表します。

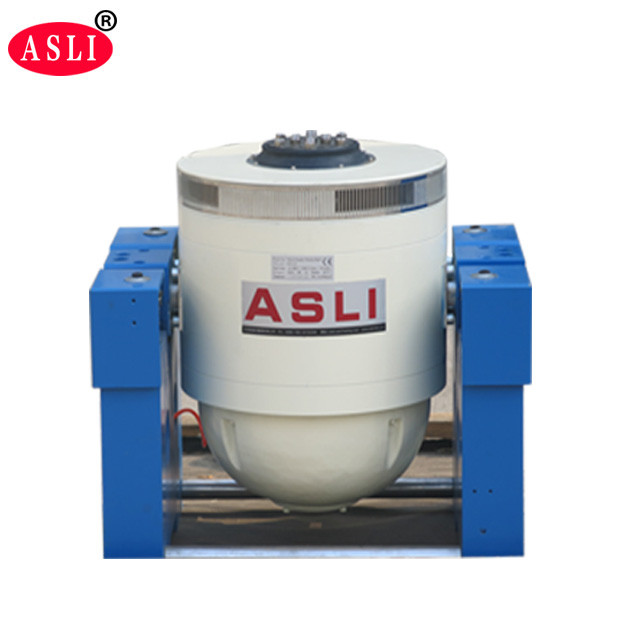

- 振動発生器 — 1セット
- 振動コントローラー — 1セット
- 通信接続チャンバー — 1セット
- DA-10パワーアンプ — 1セット
- 励振電源 — 1個
- ドライバソフトウェア — 1セット
- 冷却システム — 1セット
- 産業用コンピューター — 1セット
- カラープリンター — 1セット (オプション)
- 加速度センサー (出力ライン含む) — 1個
- 振動治具 — 1セット (オプション、試験サンプルによる)
振動コントローラーは当社最新設計で、国際的に先進的な分散システムアーキテクチャを採用しています。コアはTI製の最新TMS320シリーズ32ビット浮動小数点高速プロセッサです。試験レポートはWord形式で自動生成されます。試験中または試験後に、レポートを編集し、自動または手動で生成できます。
- ステージ軸共振周波数が高い、よく設計されたダイナミックサークルスケルトン。
- 低磁束漏洩、コンパクトで合理的な構造の二重磁気回路設計。
- ロッカーロッドローラーベアリングは、直線的で指向性の高い複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- トラニオンアイソレーション基盤はホルモン使用専用で、便利な移動設置が可能です。
- 可動システムにおける先進技術により、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により冷却効果を向上。
- ベアリングの静剛性と動剛性は、小さなバルーン効果を持ち、振動テーブルの支持能力を高め、低周波性能を向上させます。
Product Highlights
ES-10 電気力学的シェーカーは、10000N 正弦力、3 ～ 3000Hz、ペイロード 270kg、加速度 100g、変位 51mm を実現します。デュアル磁気回路、マグネシウム合金アーマチュア、空冷を備え、信頼性の高い X/Y/Z 正弦波、ランダム、衝撃試験を実現します。
