10000N 3000Hzの実験室のための機械衝撃機械
Product Details
| 正弦力: | 10000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～3000Hz |
| 読み込み中: | 270kg | 加速度: | 100G |
| アーマチュア: | 240mm | ||
| ハイライト |
10000N機械衝撃機械,3000Hz機械衝撃機械,3000Hz研究室試験機械 |
||
Product Description

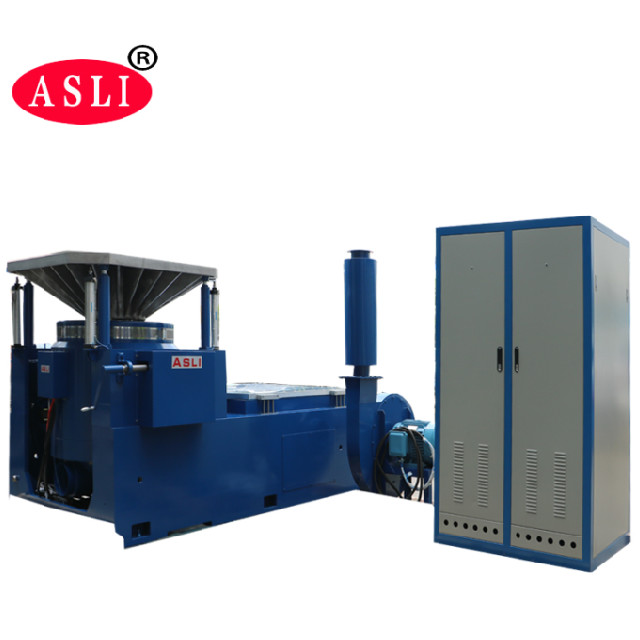

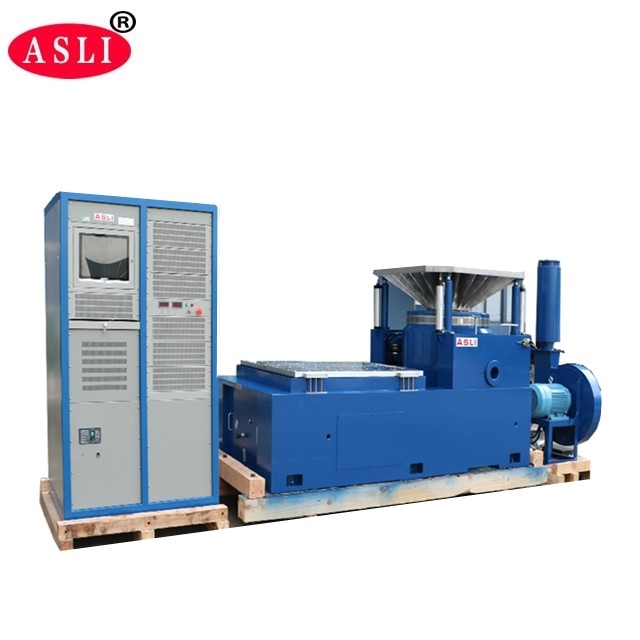

10000N 3000Hz メカニカルショックマシンは,自動車部品のテストと全体的な品質検証のために設計されたプロレベルの振動テーブルです.高周波振動シェイカーのプラットフォームの上に構築された要求の高い実験室環境でも 精確で繰り返し可能な結果が得られます

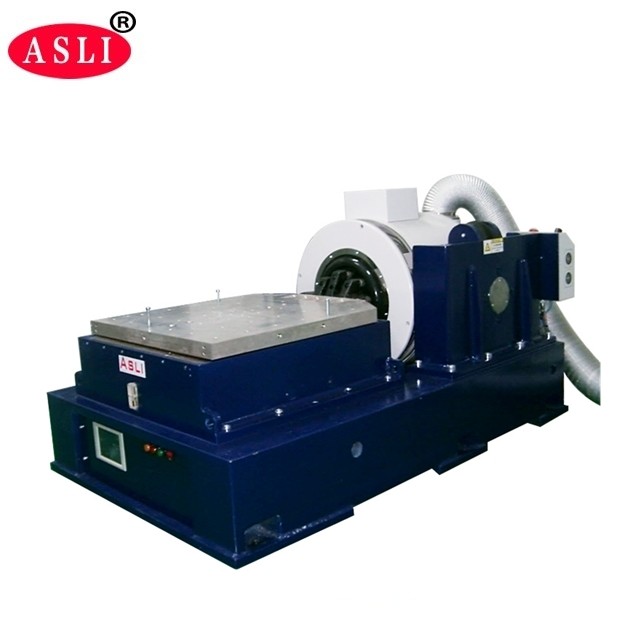

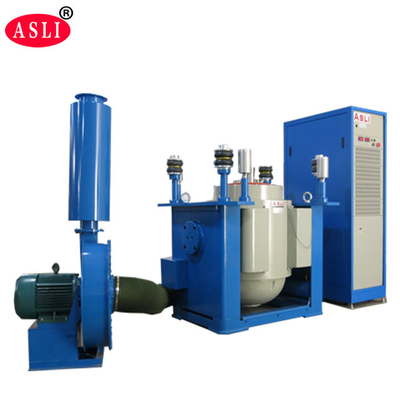

高周波振動シェイカーは 双磁回路構造 自作骨格動作回路 空中サポートローラーラーリングX,Y,Z三軸シヌソイド振動テスト,ブロードバンドランダム振動テスト,古典的な (半シヌス) パルスおよびショック応答スペクトルテストを実行する.
これは国防,武器,航空,航空宇宙,通信,電子,電気機器,家電産業に広く使用されています
- 二重磁気回路構造は高磁場強度を保証し,流体漏れを軽減する.特殊な脱ガス構造は流体漏れを1mT以下に低下させる.
- U型スプリング,ローラー,線形ベアリングは,負荷の歪みに強い抵抗力があります.
- 空気スプリングは振動隔離のために使用され,特別な基礎なしで重荷下でも安定して機能します.
- 防護装置は,過熱,過負荷,過電流,過電圧,過圧状態をカバーします.電気ネットワークの保護には,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧などがあります.そして相損失保護駆動電源保護には,電流制限,ソフトスタート,過熱,短回路,モジュール欠陥保護が含まれます.
- シヌス,ランダム,インパクト環境テストをサポートします
- 圧力の変動に対する低感度 ±10%内では許容される.
- 低接地抵抗の要求は, ≤4Ωで許容される.
- 高い信頼性があり,特に長時間稼働に適しています.
- 定数力:シナス力 10000N;ランダム力 10000N;衝撃力 20000N
- 周波数範囲:3Hz~3000Hz 固定周波数,前後スイープ,シナス,ランダム,ショック
- スウィープ周波数モード:線形,対数,前後スウィープ,固定周波数
- スウィープ周波数: 1から32767
- スウィープ周波数時間:固定周波数/単一の 1 〜 3600 分; スウィープ周波数曲線が表示される
- 最大加速: 1000 m/s2 (負荷なし)
- 最大速さ: 1.8m/s
- 最大移動: 51 mm p-p (負荷なし),ダブルピーク
- 衝突移動: 51 mm
- 移動コイルの重量: 14 kg
- 振動波:シナス,ランダム,ショック
- 移動コイルの直径: Φ240 mm
- 振動システムの寸法:W1060 × H750 × D845 mm
- 振動システム 重さ: 960 kg
- 600 mm × 600 mm の垂直拡張装置と600 mm × 600 mm の水平滑り台を含む
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 振動発生器 セット1
- 振動制御器 1セット
- 通信接続室 1セット
- DA-10 パワー増幅器 1セット
- 刺激力 1 pc
- ドライバ ソフトウェア 1セット
- 冷却システム 1セット
- 産業用コンピュータ セット1本
- カラープリンター セット1枚 (オプション)
- 加速センサー (出力線を含む) ̇ 1pc
- 振動装置 1セット (試験サンプルに応じてオプション)
振動制御器は,私たちの会社の最新のデザインで, 国際的に先進的な分散システムアーキテクチャを採用しています.TIの最新のTMS320シリーズ32ビット浮動点高速プロセッサです. テストレポートはWord形式で自動的に生成されます. テスト中にまたはテスト後に,レポートは編集され,自動的にまたは手動で生成できます.
- 設計されたダイナミック・サークル・スケルトン 高段の軸性共振周波数
- 二磁回路設計 磁気流出量が少ない コンパクトで合理的な構造
- ローカーストッドロールベアリング ストレート・インポート型複合体ボディの硬さ方向性により,強い中心的負荷容量
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- 先進的な技術で 動き回るシステムは ダイナミック・サークルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- ローヤリング小気球の静的硬さと動的硬さにより振動テーブルの負荷能力が向上し,低周波性能が向上します
