1.8m/S産業シェーカーのテーブル、10000N振動試験装置
Product Details
| 正弦力: | 10000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～3000Hz |
| 読み込み中: | 270kg | 加速度: | 100G |
| アーマチュア: | 240mm | ||
| ハイライト |
10000N産業シェーカーのテーブル,1.8m/s産業シェーカーのテーブル,10000N振動試験装置 |
||
Product Description

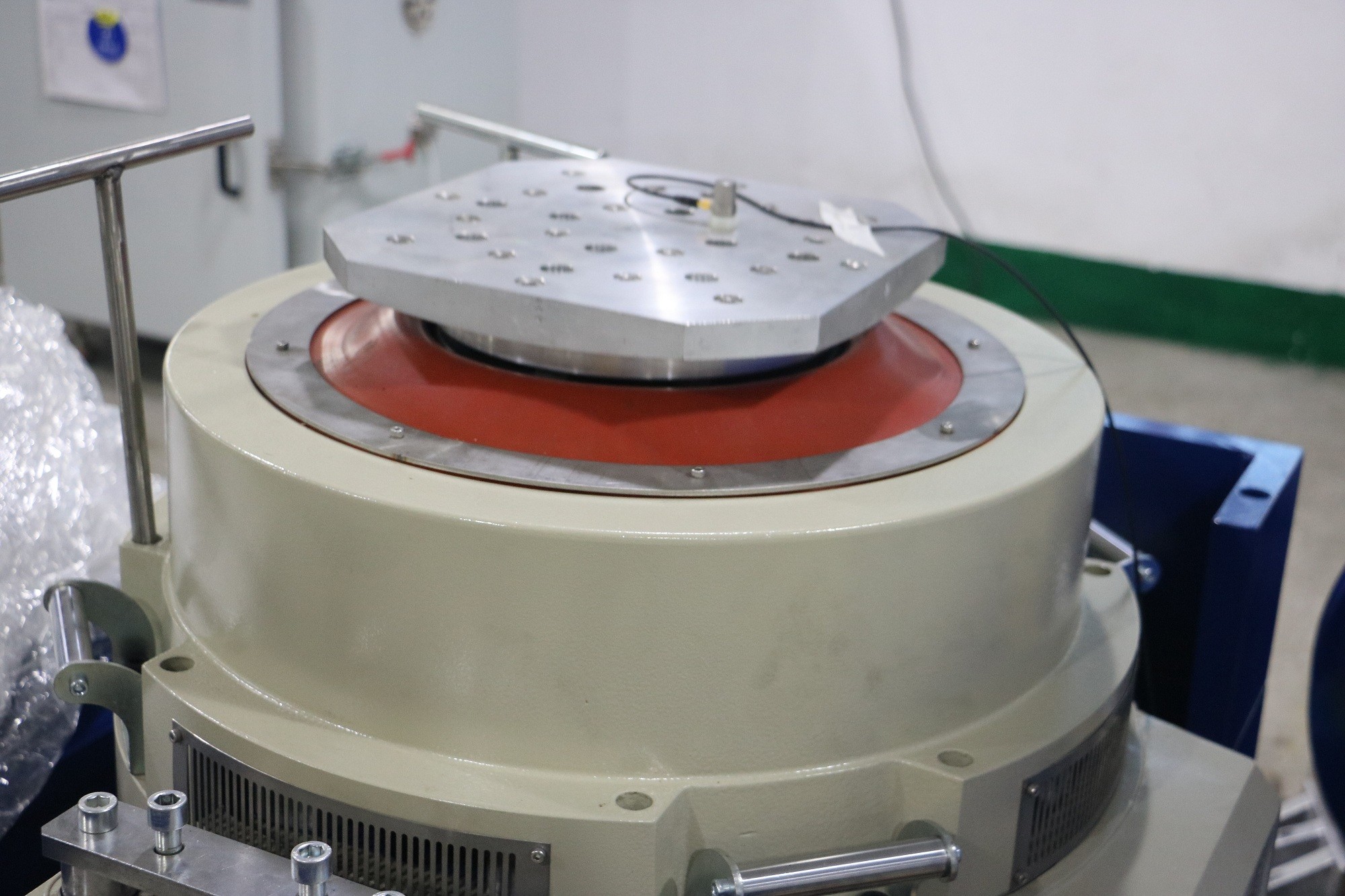

ES-10は高性能の電動振動振動器で 厳しい産業用試験環境のために設計されています自作した骨格のアクション・サークルこのシステムは,信頼性の高い三軸シヌソイドおよびブロードバンドランダム振動テストを提供します.国防に広く使われています武器,航空,航空宇宙,通信,電子機器,電気家電,家電産業
ES-10 技術データシート (PDF) をダウンロード
- 定数力:シヌス力 10000N ランダム力 10000N 衝撃力 20000N
- 周波数範囲:3Hz~3000Hz 固定周波数,前後スイープ,シナス,ランダム,ショックモード
- スウィープ周波数モード:線形,対数,前後を掃く 固定周波数
- スウィープ周波数時間:1から32767まで
- スウィープ周波数時間:固定周波数 / 単一の 1 〜 3600 分; スウィープ周波数曲線が表示される
- マックス 加速:1000 m/s2 (負荷なし)
- マックス 速度1.8 m/s
- マックス 移動:51 mm p-p (負荷なし),ダブルピーク
- 衝撃の移動:51mm
- 移動コイルの重量:14kg
- 振動波シヌス ランダム ショック
- 移動コイルの直径:Φ240 mm
- 振動システムの寸法:W1060 × H750 × D845 mm
- 振動システム重量:960kg

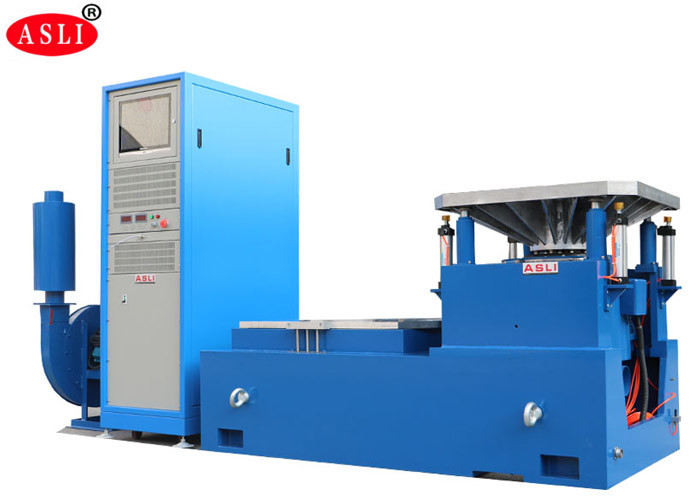

- テーブル構成:600 mm × 600 mm の垂直拡張機と600 mm × 600 mm の水平滑り台
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 振動発生器 セット1
- 振動制御器 1セット
- 通信接続室 1セット
- DA-10 パワー増幅器 1セット
- 刺激力 1 pc
- ドライバ ソフトウェア 1セット
- 冷却システム 1セット
- 産業用コンピュータ セット1本
- カラープリンター セット1枚 (オプション)
- 加速センサー (出力線を含む) ̇ 1pc
- 振動装置 1セット (試験サンプルに応じてオプション)

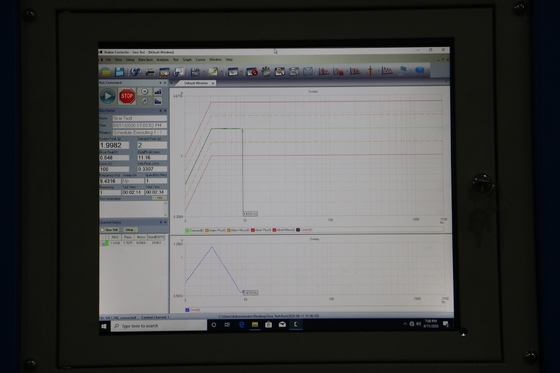

振動制御器は,私たちの会社の最新のデザインで, 国際的に先進的な分散システムアーキテクチャを採用しています.TIの最新のTMS320シリーズ32ビット浮動点高速プロセッサです. テストレポートは,Word形式で自動的に生成されます. テスト中にまたは後に,レポートは編集され,自動的にまたは手動で生成できます.
- 設計されたダイナミック・サークル・スケルトン 高段の軸性共振周波数
- 2磁気回路設計 磁気流の漏れが低く コンパクトな構造と合理的なレイアウト
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体体硬さ方向性で,優れた偏心負荷能力を備えています.
- ホルモン使用専用のトリニオン隔離基盤で 便利な移動式設置が可能
- 移動システムにおける高度な技術により ダイナミック・サークルの高い信頼性が確保されています
- 新しい管の設計により冷却効果が向上します.
- 静的硬さと動的硬さ ローヤリングの小さな気球で,振動テーブルローヤリング能力を高め,低周波性能を向上させる.
Product Highlights
ES-10 工業用シェーカーテーブルは、10000N の正弦力、1.8m/s の速度、51mm の変位、270kg の荷重、3 ～ 3000Hz を実現します。高度なデュアル磁気回路、X/Y/Z 3 軸試験、空冷、およびプログラマブル コントローラーにより、航空宇宙、自動車、電子機器のアプリケーション向けに信頼性が高く効率的な振動試験が保証されます。
