10000N 3000Hzの自動可動装置のための電動振動シェーカー システム
Product Details
| 正弦力: | 10000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～3000Hz |
| 読み込み中: | 270kg | 加速度: | 100G |
| アーマチュア: | 240mm | ||
| ハイライト |
10000N振動シェーカー システム,3000Hz振動シェーカー システム,10000N電動シェーカー |
||
Product Description
高周波振動シェーカーは、ダブル磁気回路構造、自己生成スケルトンアクションサークル、空力サポート、ローラーベアリングとリニアガイド、トラニオンアイソレーションなどの高度な最新技術を採用しています。X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的（半正弦波）パルスおよび衝撃応答スペクトル試験を実行できます。国防、兵器、航空、宇宙、通信、エレクトロニクス、家電、家庭用電化製品業界で広く使用されています。
- 定格力: 正弦波力 10000N; ランダム力 10000N; 衝撃力 20000N
- 周波数範囲: 3Hz～3000Hz — 固定周波数、往復スイープ、正弦波、ランダム、衝撃
- スイープ周波数モード: リニア、ログ、往復スイープ、固定周波数
- スイープ周波数回数: 1～32767
- スイープ周波数時間: 固定周波数/シングル 1～3600分; スイープ周波数曲線を表示可能
- 最大加速度: 1000 m/s² (無負荷)
- 最大速度: 1.8 m/s
- 最大変位: 51 mm p-p (無負荷)、ダブルピーク
- 衝撃変位: 51 mm
- 可動コイル重量: 14 kg
- 振動波形: 正弦波、ランダム、衝撃

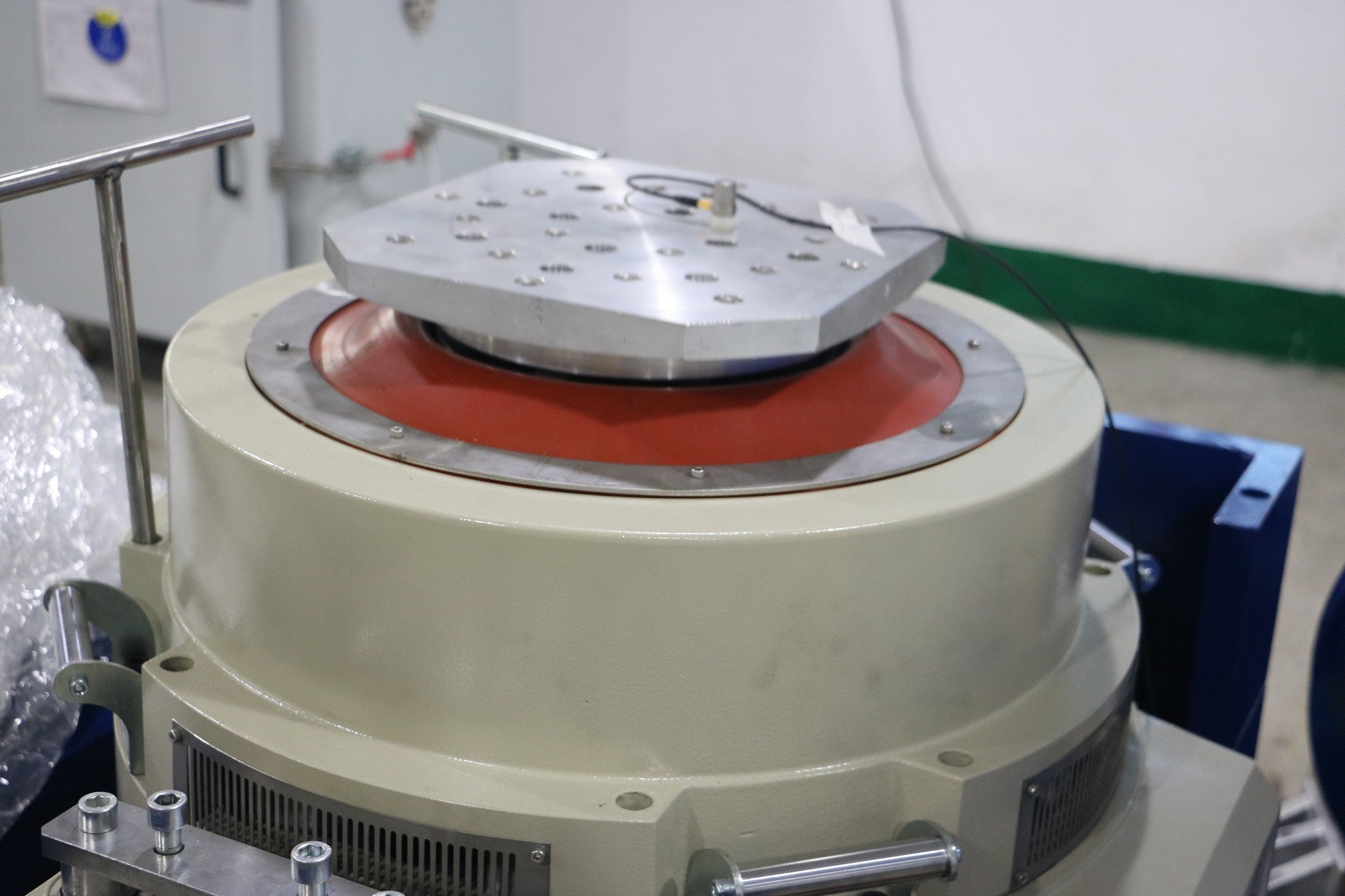

- 可動コイル径: φ240 mm
- 振動システム寸法: 幅1060 × 高さ750 × 奥行845 mm
- 振動システム重量: 960 kg

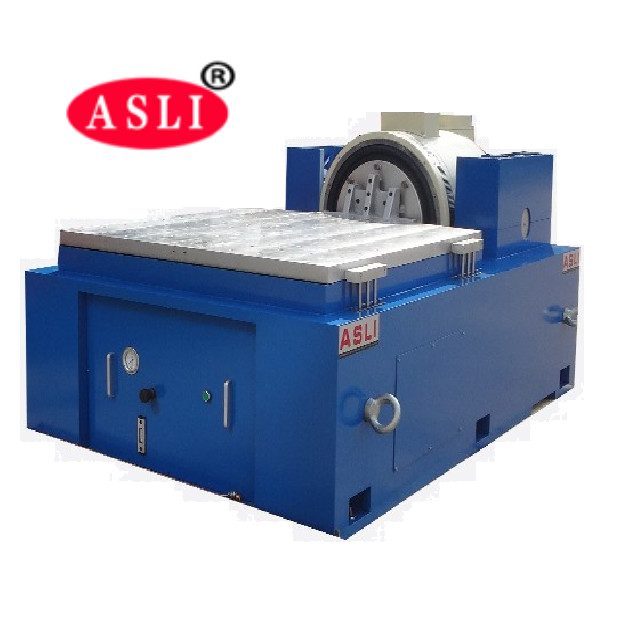

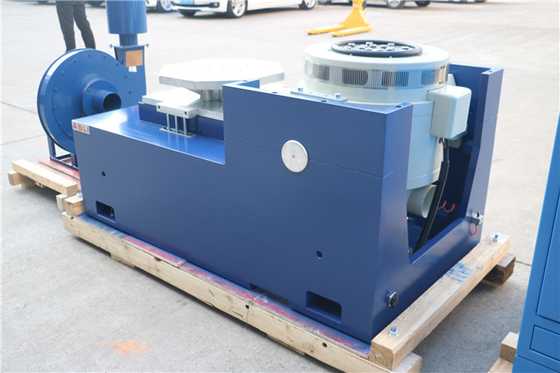

- 付属アクセサリー: 600mm × 600mm 垂直エキスパンダーおよび600mm × 600mm 水平スリップテーブル
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (kg) | 可動コイル (kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |

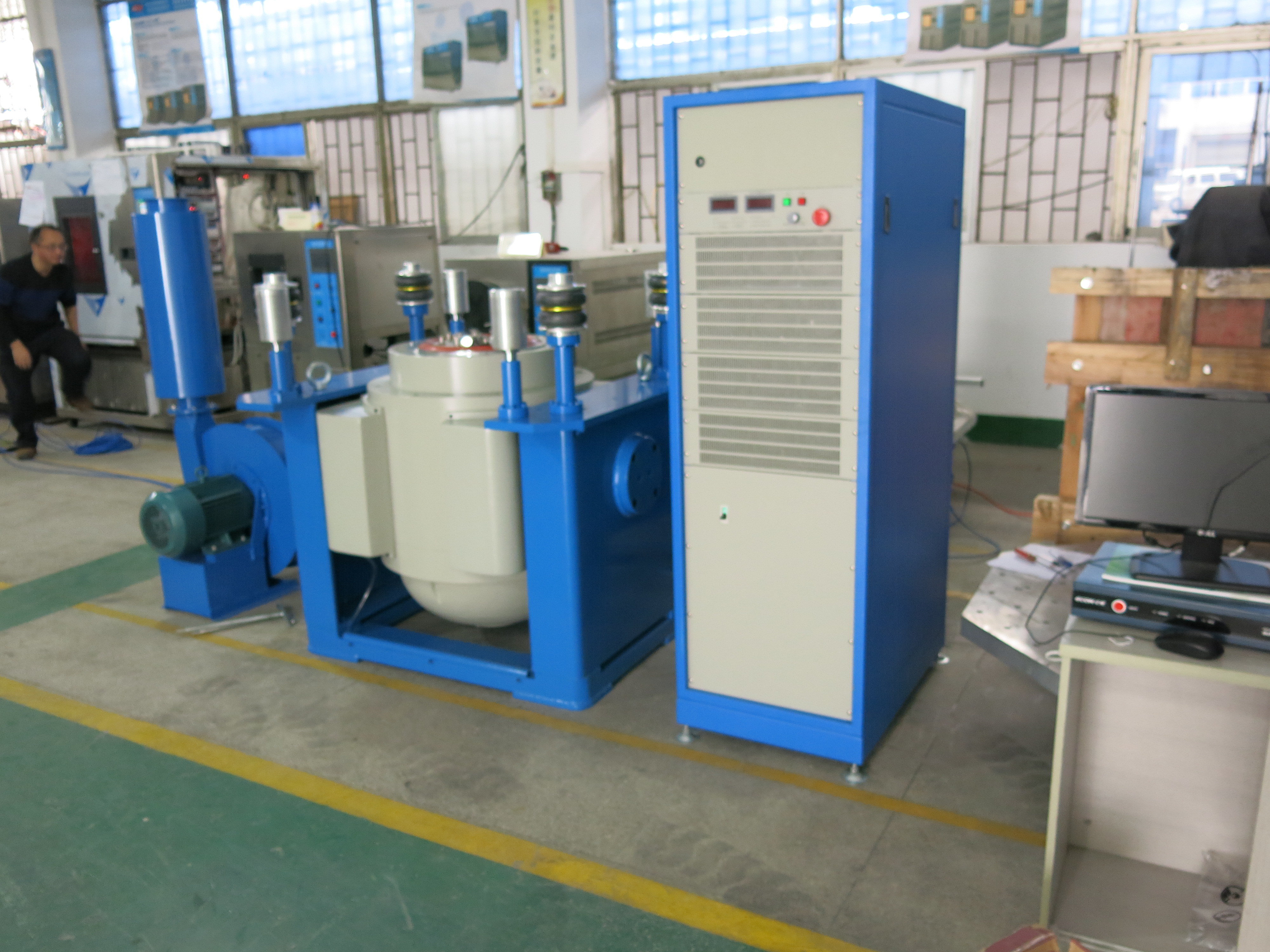

- 振動発生器 — 1セット
- 振動コントローラー — 1セット
- 通信接続チャンバー — 1セット
- DA-10パワーアンプ — 1セット
- 励磁電源 — 1個
- ドライバソフトウェア — 1セット
- 冷却システム — 1セット
- 産業用コンピュータ — 1セット
- カラープリンター — 1セット (オプション)
- 加速度センサー (出力ライン含む) — 1個
- 振動治具 — 1セット (オプション、試験サンプルによる)

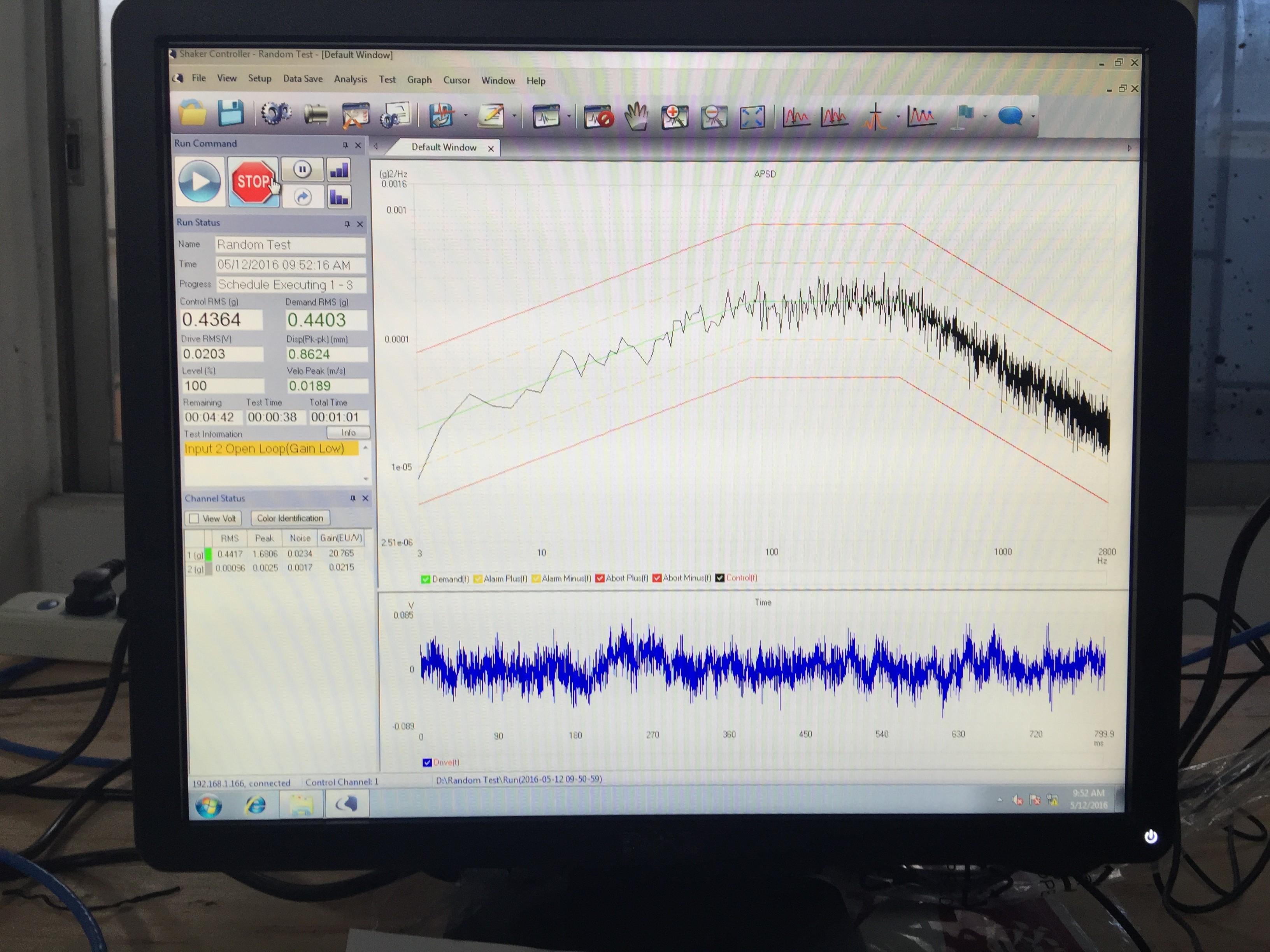

振動コントローラーは当社最新設計で、国際的に先進的な分散システムアーキテクチャを採用しています。そのコアはTI社の最新TMS320シリーズ32ビット浮動小数点高速プロセッサです。試験レポートはWord形式で自動生成されます。試験中または試験後に、レポートを編集してから自動または手動で生成できます。
- 高次の軸共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- 低磁束漏洩、コンパクトな構造、合理的なレイアウトを持つダブル磁気回路設計。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- ホルモン使用専用のトラニオンアイソレーション基盤、便利な移動設置。
- 先進技術の移動システムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により冷却効果を向上。
- ベアリングの静剛性と動剛性は、小さなバルーン効果を持ち、振動テーブルの支持能力を高め、低周波性能を向上させます。
Product Highlights
自動車試験用の10000N 3-3000Hzの動電振動シェーカー。アーマチュア240mm、荷重270kg、加速度100g、変位51mmが特徴です。デュアル磁気回路、エアサスペンション、X/Y/Z 軸正弦波、ランダム、衝撃テスト。コントローラー、アンプ、冷却システム、ソフトウェアが含まれます。カスタム治具をご利用いただけます。
