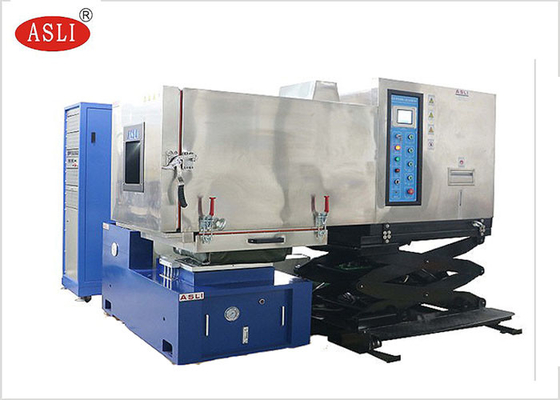

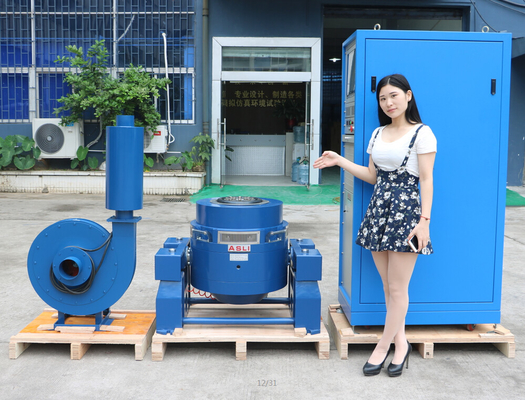

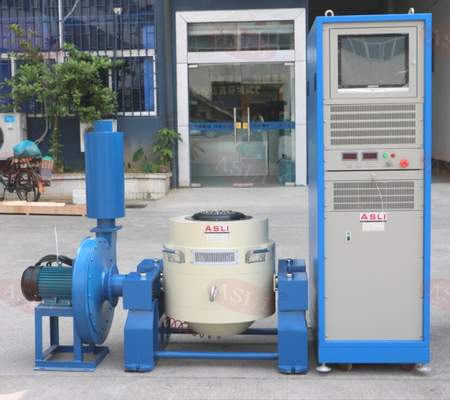

MIL-STD DIN ISTA水平4000kg.F 振動テストベンチ,CEラボシェーカーマシン
電気力学振動シェイカーの適用:
我々は,製造していますMIL-STD DIN ISTA水平4000kg.F 振動テストベンチ,CEラボシェーカーマシン"二重磁気回路構造"",自己生成の骨格動作円"",空中サポート"および"ローラーベアリングと線形ガイド"を採用したシリーズ製品,"トランニオン隔離" 先進的な近代技術と特殊技術X,Y,Z 三軸シヌソイド振動試験とブロードバンドランダム振動試験で完了できます.脈動とショック応答スペクトル試験これらの製品は,国防,武器,航空,航空宇宙,通信,電子機器,電気機器,通信,家電などの分野で広く使用されています.
電気力学振動シェイカーの試験特性:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブル容量を高め,低周波のパフォーマンスを向上させる.
振動試験装置の技術パラメータ:
| モデル |
定数シヌス フォース(N) |
ランダム フォース(N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
格付け した配置 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

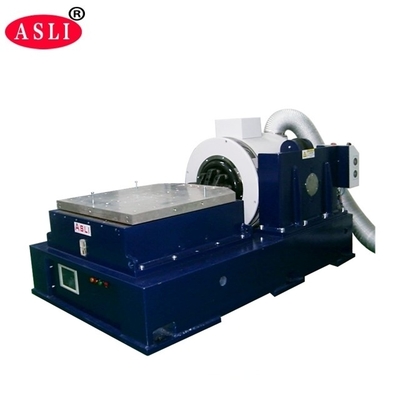

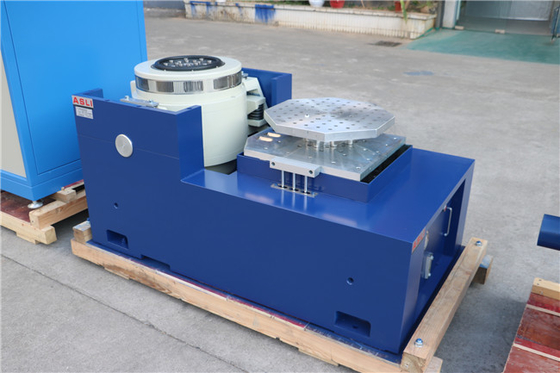

横軸の技術パラメータエクスパンダー:
垂直の技術パラメータエクスパンダー:
