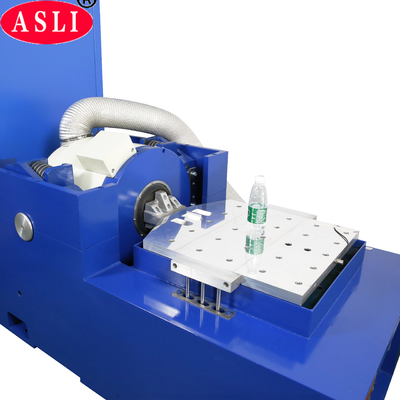

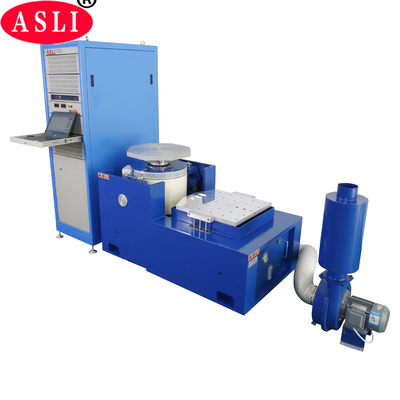

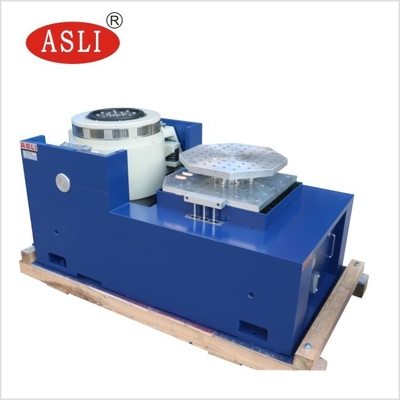

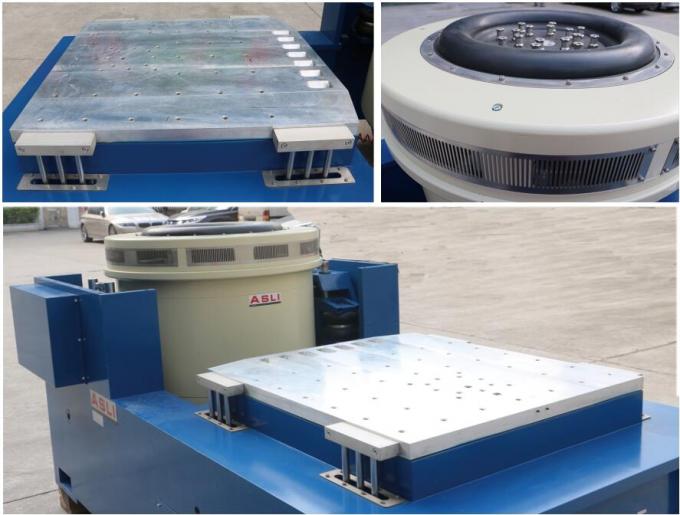

IEC 60335-2-24 IEC 60335-2-40 実験室のための縦の 3500Hz 6000N の振動試験機
振動試験機の技術的パラメータ:
| モデル |
定格正弦波 力(ん) |
評価されたランダム 力(ん) |
頻度 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度(m/s) |
評価済み ディス配置 (pp)mm |
最大。積載量(kg) | 可動コイル(Kg) |
寸法 可動コイル(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000年 | 2000年 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000年 | 2000年 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5リットル | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

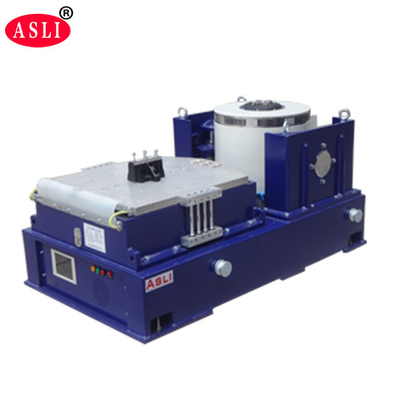

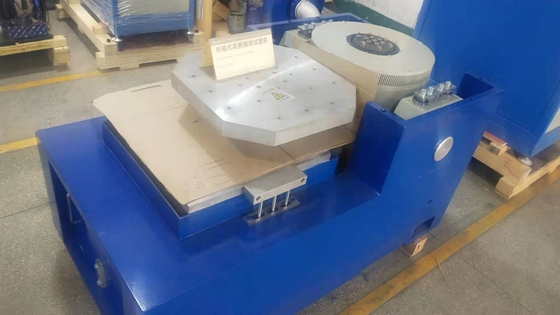

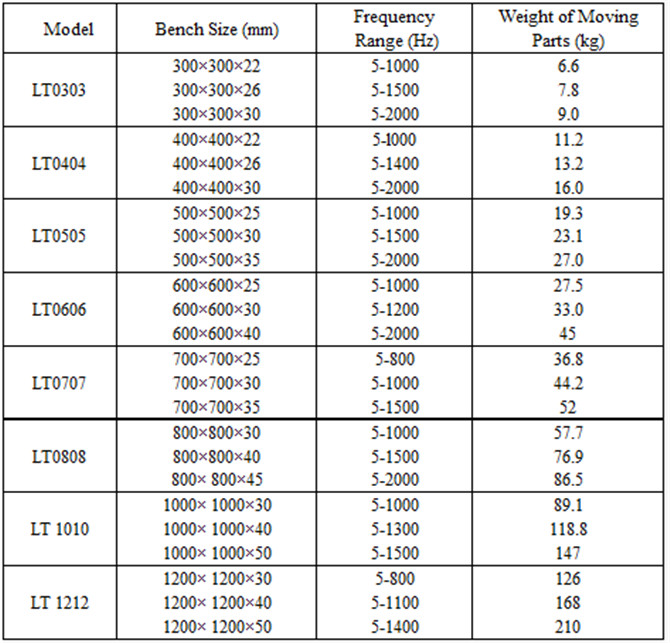

水平の技術的パラメータエキスパンダー:

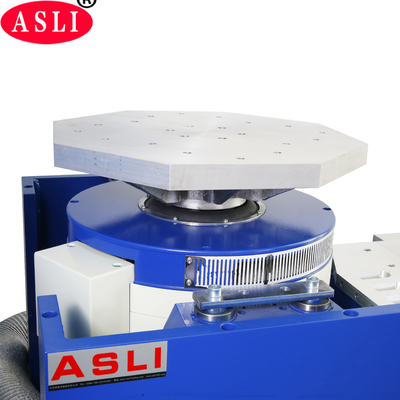

垂直の技術的パラメータエキスパンダー:
電気力学的振動シェーカーのアプリケーション:
当社は高周波振動試験機シリーズ製品のメーカーであり、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「エアボーンサポート」、「ローラーベアリングとリニアガイド」、「トラニオン絶縁」の先進的な現代技術と特殊技術を採用し、X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験で完了でき、古典的な（半正弦波、台形波、鋸歯波）によって完了できます。 wave)パルスおよび衝撃応答スペクトルテスト。これらの製品は、国防、兵器、航空、航空宇宙、通信、エレクトロニクス、電化製品、通信、家電、その他の分野で広く使用されています。
電気力学的振動シェーカー試験の特徴:
1. 軸共振周波数を高めたダイナミックなサークルスケルトンを設計。
2. 2つの磁気回路、磁束漏れが少なく、コンパクトな構造で合理的です。
3.ロッカーロッドローラーベアリングストレートおよび輸入指向の複合ボディ剛性方向、偏心耐荷重。
4. ホルモン使用専用のトラニオン絶縁基盤、携帯便利な設置。
5. 高度なテクノロジーがシステムを動かし、高い信頼性のダイナミックな循環を保証します。
6.新ダクト設計により冷却効果が向上。
7. ベアリングの小さなバルーンの静的剛性、動的剛性が向上し、振動テーブルの容量が増加し、低周波性能が向上します。
