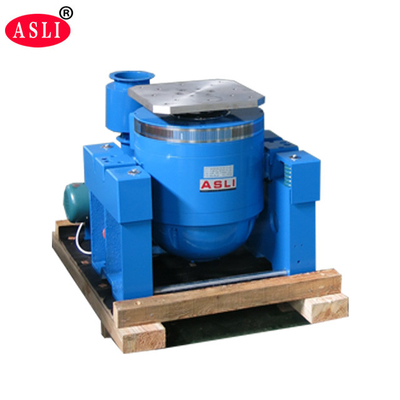

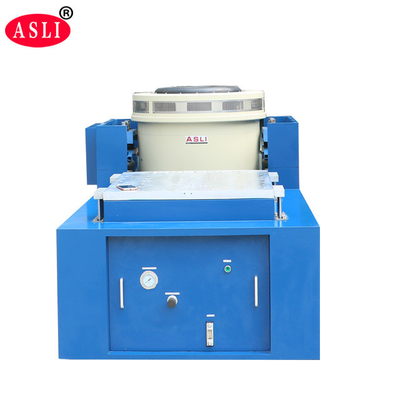

MIL-STD 810G F 1000kg.F 振動テストベンチ、UN 38.3 実験室シェーカー機械
Testing Lab MIL-STD 810G F UN 38.3 バッテリー標準振動試験機 主に製品の振動および衝撃環境試験環境、環境ストレススクリーニング試験、信頼性試験に使用されます。航空宇宙、通信、エレクトロニクス、電気、通信、家電製品およびその他の製品分野での試験が必要になる場合があります。IEC、MIL-STD、JIS、ASTM等のあらゆる試験仕様に対応したテストプラットフォームです。
製品の特徴
*柔軟なサスペンションシステムと直線ガイド、強力な支持力、優れた誘導性能、高い安定性。
*中央荷重エアバッグの静的剛性は大きく、動的剛性は小さく、支持力が強く、動的性能が優れています。
*迅速な自己検査診断とチェーン保護、高い安全性と信頼性。
* エアバッグ分離減衰装置により、振動子に特別な基盤が不要となり、振動波を完全に再現し、振動伝達を低減します。

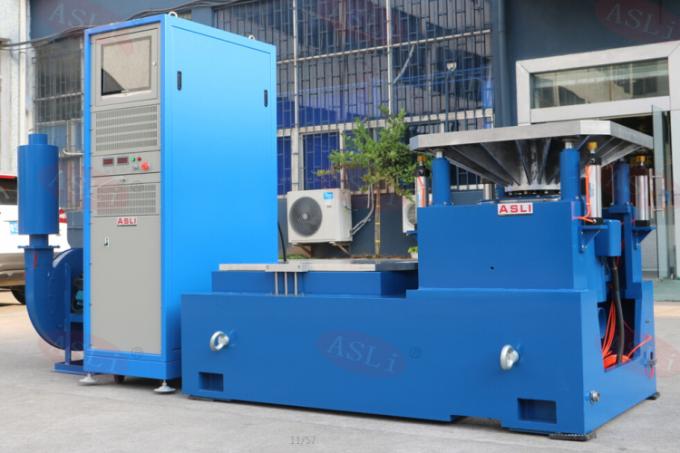

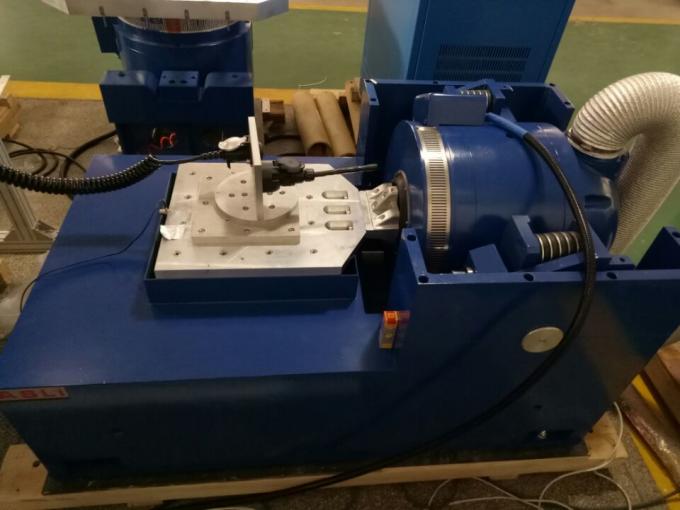

* 水平拡張プラットフォームと垂直拡張プラットフォームの異なる使用法を提供します。
※各種振動コントローラーに対応しており、操作も簡単です。
| モデル |
定格正弦波 力(ん) |
評価されたランダム 力(ん) |
頻度 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度(m/s) |
評価済みディス配置 (pp)mm |
最大。積載量(kg) | 可動コイル(Kg) |
寸法 可動コイル(mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5リットル | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

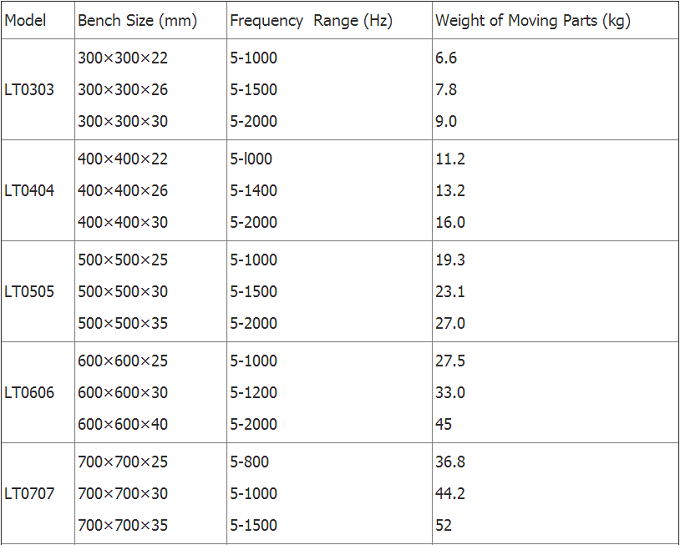

水平エキスパンダーの技術パラメータ:

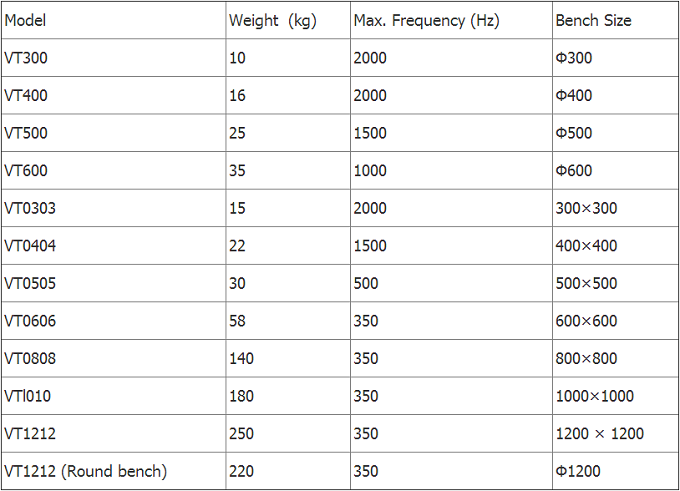

垂直エキスパンダーの技術パラメータ:
