振動試験システムは、主に製品の振動および衝撃環境試験、環境ストレススクリーニング試験、信頼性試験に使用されます。電磁振動試験機は、バッテリー関連の試験規格に完全に準拠して設計されており、バッテリーの振動試験の特定の条件下でのシミュレーションを行い、バッテリーまたはバッテリーパックを振動テーブルに固定し、規定の周波数、加速度、変位モードに従ってバッテリーサンプルを互いに垂直な3方向に振動させます。測定されたバッテリーは、漏れ、心臓の鼓動、破損、火災、爆発があってはなりません。振動試験の適用範囲は非常に広く、回路基板、バッテリー、飛行機、船、ロケット、ミサイル、自動車、家電製品などの工業製品に及びます。
試験規格
GB/T 31241-2014 リチウムイオン電池およびバッテリーの安全要件を備えたポータブル電子製品
GB/T 18287-2013 携帯電話用リチウムイオン電池の仕様。外部短絡の要件
GB/T 8897.4-2008 乾電池パート4リチウムイオン電池の安全要件
YD/T 2344.1-2011 通信リン酸鉄リチウムイオンバッテリーパックパート1：統合バッテリー
GB/T 21966-2008 輸送中のリチウム電池およびバッテリーの安全要件
MT/T 1051-2007 鉱山用ランプに使用されるリチウムイオン電池
YD 1268-2003 携帯電話で使用されるリチウム電池および充電器の安全要件および試験方法
GB/T 19521.11-2005 危険物危険特性安全規格検査のリチウムイオンバッテリーパック
YDB 032-2009 通信バックアップ型リチウムイオンバッテリーパック
UL 1642:2012 リチウム電池の規格
UL 2054: 2012 家庭用および商用バッテリー
UN38.3 (2012) パート3：危険物輸送の提案-試験および標準マニュアル
IEC62133-2012 アルカリまたは酸性電解質を含むバッテリーおよびバッテリーパックの安全要件
IEC 62281: 2004 リチウム電池およびバッテリーの輸送における安全要件
IEC 60086: 2007 乾電池パート4リチウムイオン電池の安全要件
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883Eなど。

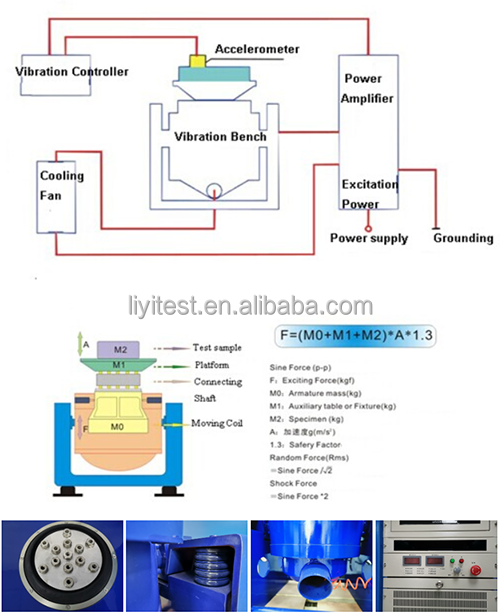

| 電磁振動発生器のパラメータ: | ||||
| 最大正弦波励起力 | 5000Kgfピーク | |||
| 最大のランダム振動力 | 5000Kgf r.ms | |||
| 最大の衝撃振動力 | 10000Kgfピーク | |||
| 周波数範囲 | DC〜4000 Hz | |||
| 最大変位 | 75mm p-p（ピークツーピーク値） | |||
| 最大速度 | 1.8m/s | |||
| 最大加速度 | 100G（980 m/s2） | |||
| 最初の共振周波数 | 3500Hz | |||
| 最大負荷 | 750kg | |||
| 可動コイル径（作業メサ径） | 直径450mm | |||
| 可動コイルの品質 | 50kg | |||
| 最大負荷 | 750Kg | |||
| メサのネジ | 13 x M8 | |||
| 磁束漏れ | <10ガウス | |||
| 寸法 | 800mm x 800mm x 800mm（垂直マシン） | |||
| 重量 | 約1500Kg | |||
| サーボシステム | ||||
| 機能 | 温度、空気圧、変位、過電圧、過電流、入力不足電圧、外部障害、制御電源、ロジック、同等の入力の欠如。 | |||
| デジタル振動コントローラー | ||||
| ハードウェア構成 | 2チャンネル入力、1チャンネル入力 | |||
| 制御コンピュータ | 液晶ディスプレイ（キーボード/光学式マウス付き） | |||

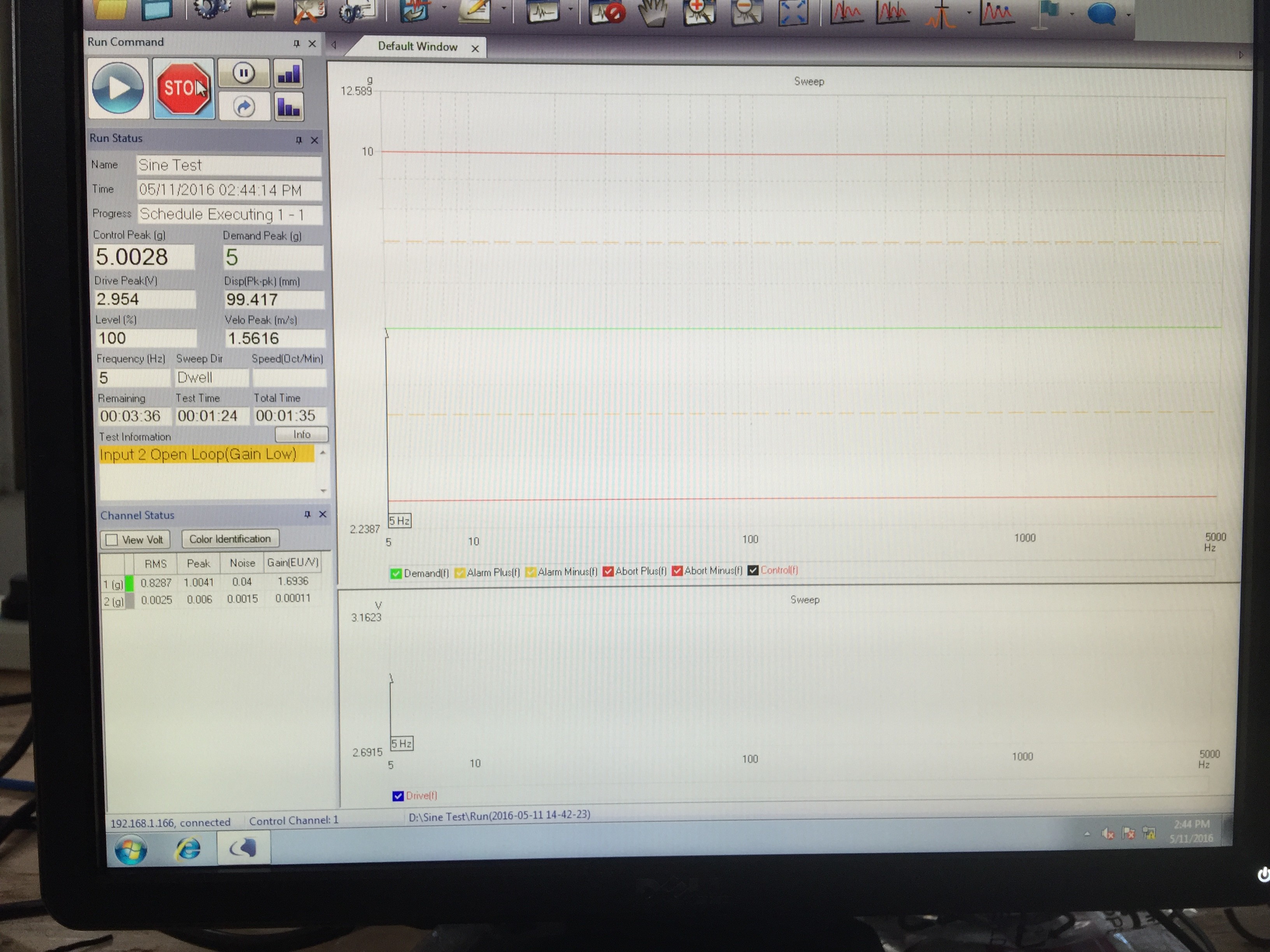

| ソフトウェア | 中国語/英語操作、時間領域および周波数領域分析、信号源、正弦波スイープ周波数分析など。WORDは、テストレポート、信号とデータの表示、保存、テストパラメータの設定、機能の分析を自動的に生成できます。 | |||
| オペレーティングシステム | Windows 2000/XP | |||
| 加速度センサーB&W |
周波数領域：1〜2000Hz 感度：50mv/g 温度範囲：-24〜250℃ |
|||
| 電気的要件 | ||||
| 電源 | 3相、380V/50Hz | |||
