PCBボード 3000kg.F 2.0m/S 振動試験装置 ラボ試験機

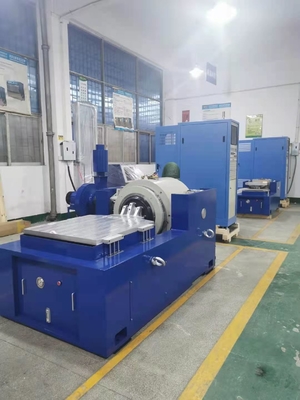

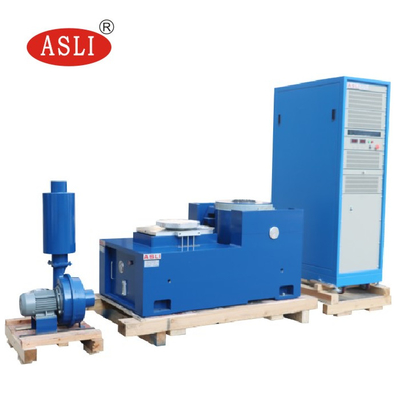

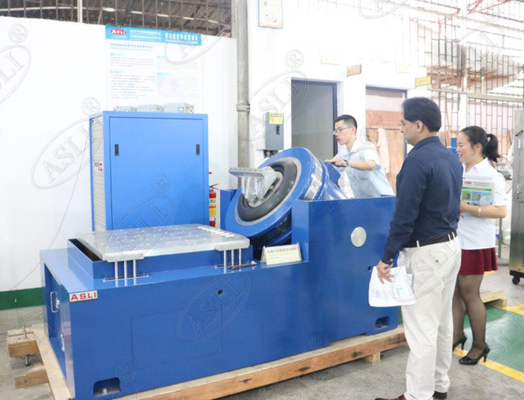

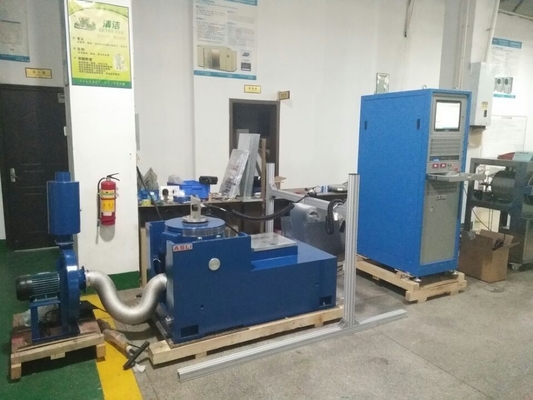

電気力学振動試験システム
電磁振動試験機は、防衛、航空、宇宙、通信、電子機器、自動車、家電製品などの業界で広く使用されています。このタイプの装置は、初期の故障を発見し、実際の動作条件と構造強度試験をシミュレートするために使用され、製品の適用範囲は広く、適用範囲は明らかであり、試験効果は顕著で信頼性があります。正弦波、FM、スイープ、プログラマブル、周波数乗算器、対数、最大加速度、振幅変調、時間制御、フル機能コンピュータ制御、シンプルな固定加速度/固定振幅。 3ヶ月間の連続故障試験による装置、安定した性能、信頼できる品質。
性能データシート

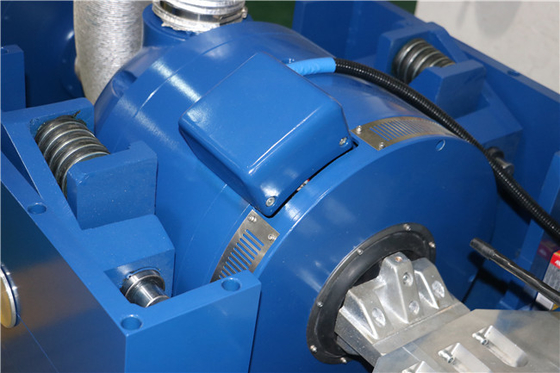

| シェーカー（ES-30） | ||
| 正弦波力（ピーク） | 30kN | |
| 衝撃力（ピーク） | 60 kN | |
| 周波数範囲 | 5〜2,600 Hz | |
| 変位（連続） | 100 mm | |
| 最大速度 | 1.8 m/s | |
| 最大加速度 | 75G | |
| アーマチュア直径 | 445 mm | |
| 1st次共振周波数 | 2,400 Hz | |
| 許容偏心モーメント | >500 Nxm | |
| アーマチュア重量 | 40 kg | |
| HE/STネジ寸法 | M10（メートル法） | |
| 軸方向振動絶縁周波数 | <3 Hz | |
| 最大Payload | 500 kg | |
| 磁束漏れ | ≤1 mT | |
| 寸法（L×W×H、梱包なし） | 1,330x860x1,250 mm | |
| 重量（梱包なし） | 2,500 kg | |
| 設置 | ゴムマット（アンカーボルトが必要） | |
| パワーアンプ | ||
| アンプ出力 | 30 kVA | |
| SNR | >65 dB | |
| 定格出力電圧 | 120 Vrms | |
| アンプ効率 | >90% | |
| 寸法（L×W×H、梱包なし） | 800x900x2,100 mm | |
| 重量（梱包なし） | 500 kg | |
| ブロワー（モデル#PBL-W30) | ||
| 風量 | 0.46m3/s | |
| 電力 | 7.5 kW | |
| 空気ダクト直径 | 200 mm | |
| 空気圧 | 8.8kPa | |
| 設置 | 天井に接続可能（最大2つの90度ベンド）、最大20フィートのラン | |

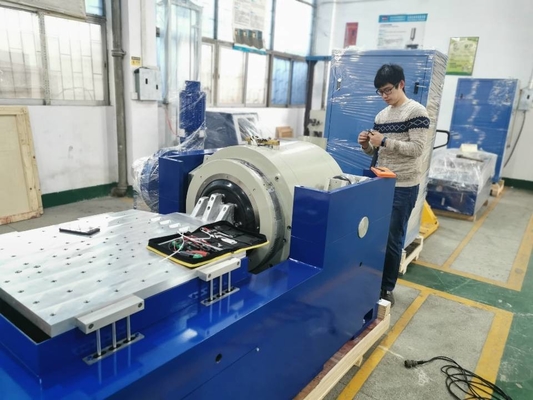

| 水平スリップテーブル | ||
| 寸法 | 600x600 mm | |
| 厚さ | 45 mm | |
| 周波数limit | 2,000 Hz | |
| 有効mass | 54 kg | |
|
注: 1. より均一性を高めるために、高圧オイルフィルムベアリングが使用されています。 |
||
| 振動コントローラーと加速度計 | ||
| 振動コントローラー | 振動コントローラー正弦波、ランダム、衝撃、自己校正付き。 | |
| 加速度計 | 100mV/g、範囲：50g、動作周波数：1-10kHz、重量：11グラム、10フィートの低ノイズケーブル付き | |
| その他のサポートされている機能/アクセサリ | ||
| 環境チャンバー | サポート | |
| モバイルデバイス | カスタマイズ可能 | |
| 断熱ボード | カスタマイズ可能 | |
| フィクスチャ | カスタマイズ可能 | |
| システムの動作環境 | ||
| 温度範囲 | 0-40℃ | |
| 湿度範囲 | 0〜90％、結露なし | |
| 電力要件 | 380V/3ph/50Hz、40kVA | |
| 圧縮空気圧 | 0.6 Mpa | |
仕様
| 名前 | 自動車バッテリー EN50604 IEC62133 UN38.3 ラボ試験用振動試験台 | ||||||||
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s2） | 定格速度（m/s） | 定格変位（p-p）mm | 最大負荷（Kg） | 可動コイル（Kg） | 可動コイルの寸法（mm） |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
