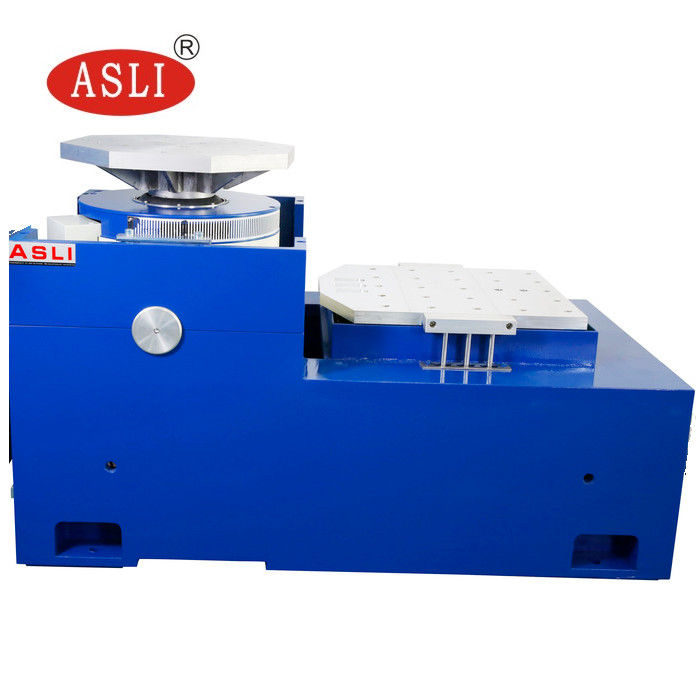

25mmの変位のサーキット ボードの自動車3500HZ振動テーブルの試験装置
Product Details
| 正弦力: | 6000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 25mm | 頻度: | 3～3500HZ |
| 読み込み中: | 180kg | 加速度: | 100G |
| アーマチュア: | 450mm | ブランド: | ASLI |
| テーブルサイズ: | 500×500mm | ||
| ハイライト |
自動車の振動テーブル試験装置,3500HZ振動テスト装置,25mmの振動テーブル |
||
Product Description

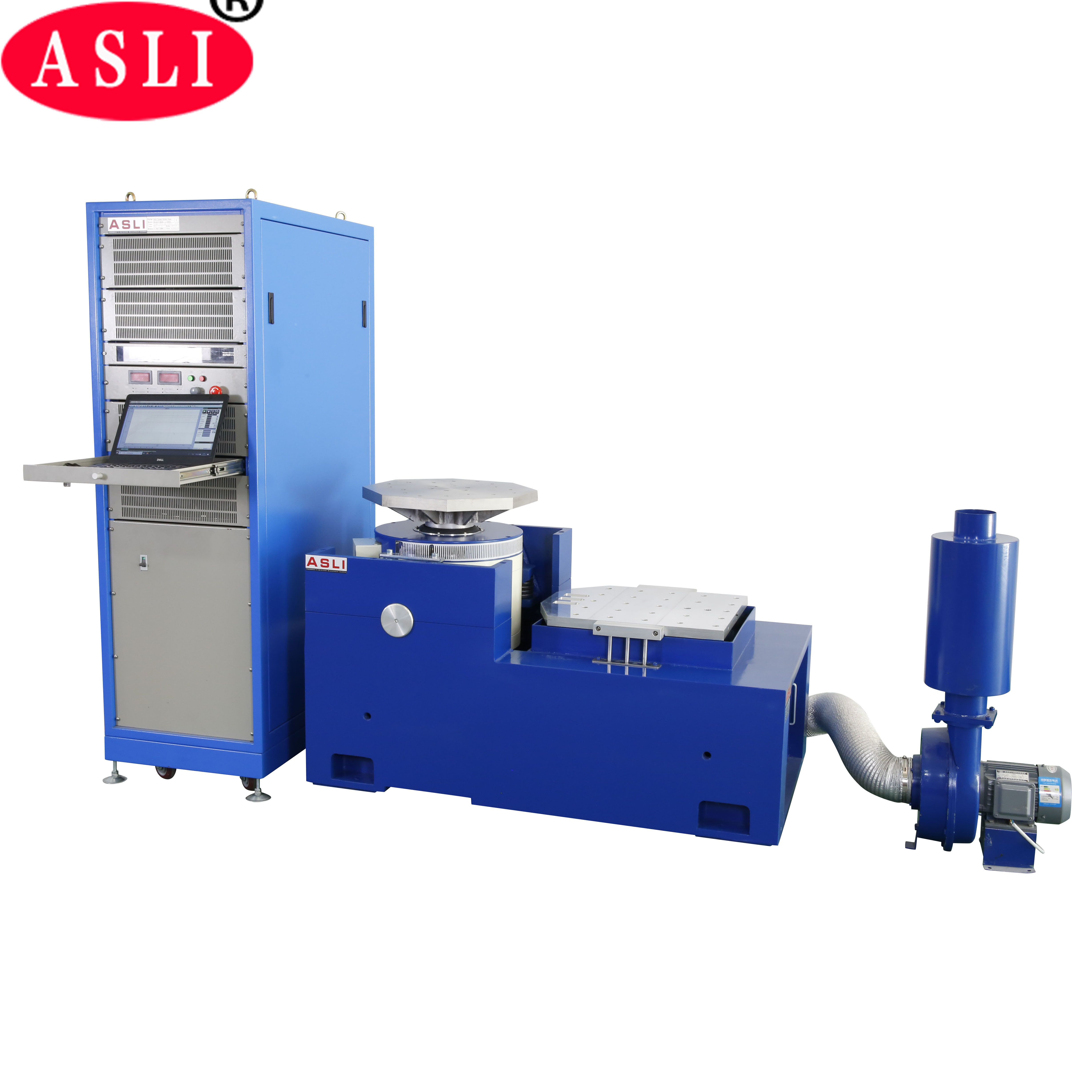

電磁振動試験システムは、防衛、航空、宇宙、通信、エレクトロニクス、自動車、家電業界で広く使用されています。この装置は、早期の故障発見、実際の作業条件のシミュレーション、構造強度試験の実行のために設計されています。その幅広い応用範囲は、顕著で信頼性の高い試験結果をもたらします。
システムは、サイン波、FM、スイープ、プログラム可能、周波数乗数、対数、最大加速度、振幅変調、時間制御モードをサポートしています。シンプルな固定加速度と固定振幅設定を備えたフル機能のコンピューター制御を備えています。装置は、3ヶ月の試験で継続的な無故障運転を経ており、安定した性能と信頼性の高い品質を保証します。
| 項目 | 説明 |
|---|---|
| サイン波フォース | 5.88 KN |
| 衝撃フォース | 11.76 KN |
| 周波数範囲 | 5～3000 Hz |
| 変位 | 51 mm |
| 最大速度 | 2 m/s |
| 最大加速度 | 981 m/s² (無負荷時) |
| アーマチュア径 | 200 mm |
| 許容負荷トルク | >300 N・m |
| 有効アーマチュア質量 | 6 kg |
| 最大負荷容量 | 100 kg |
| 磁気漏洩 | ≦1 mT |
| 軸方向振動分離周波数 | <3 Hz |
| 負荷接続 | M8ステンレス鋼インサート16個 |
| 寸法 (長さ×幅×高さ) | 850 × 665 × 760 mm |
| 概算重量 | 990 kg |
自動車バッテリー EN50604 IEC62133 UN38.3 ラボ試験用振動試験ベンチ
| モデル | 定格サイン波フォース (N) | 定格ランダムフォース (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大負荷 (Kg) | ムービングコイル (Kg) | ムービングコイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- 高いステージ軸共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- 低磁束漏洩、コンパクトな構造、合理的なレイアウトを持つ二重磁気回路設計。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- 振動分離専用のトランサム分離基盤で、便利な移動設置が可能です。
- ムービングシステムにおける先進技術により、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果が向上。
- ベアリングの静剛性と動剛性は、小さなバルーン効果を持ち、振動テーブルのベアリング容量を向上させ、低周波性能を改善します。
