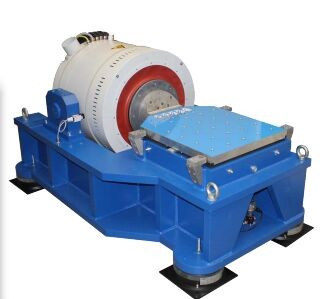

3500hz正弦の振動試験機、3000N電動シェーカーのテーブル
Product Details
| サインフォース: | 3000N | スピード: | 1.6m/s |
|---|---|---|---|
| 振動方向: | 垂直 | 加速度: | 100g |
| 頻度: | 3〜3500Hz | 力: | 380V 3位相 |
| 変位: | 25mm | ||
| ハイライト |
3000N正弦の振動テスト,3500hz正弦の振動テスト,3000N電動シェーカーのテーブル |
||
Product Description

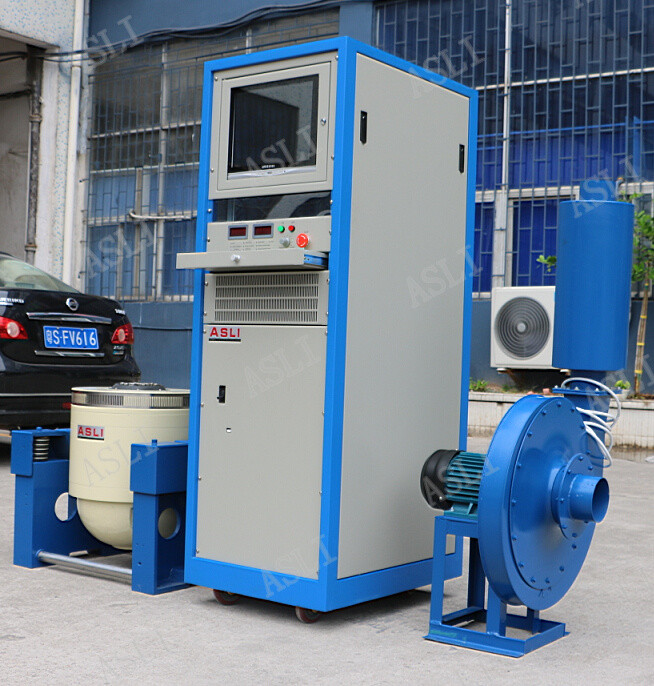

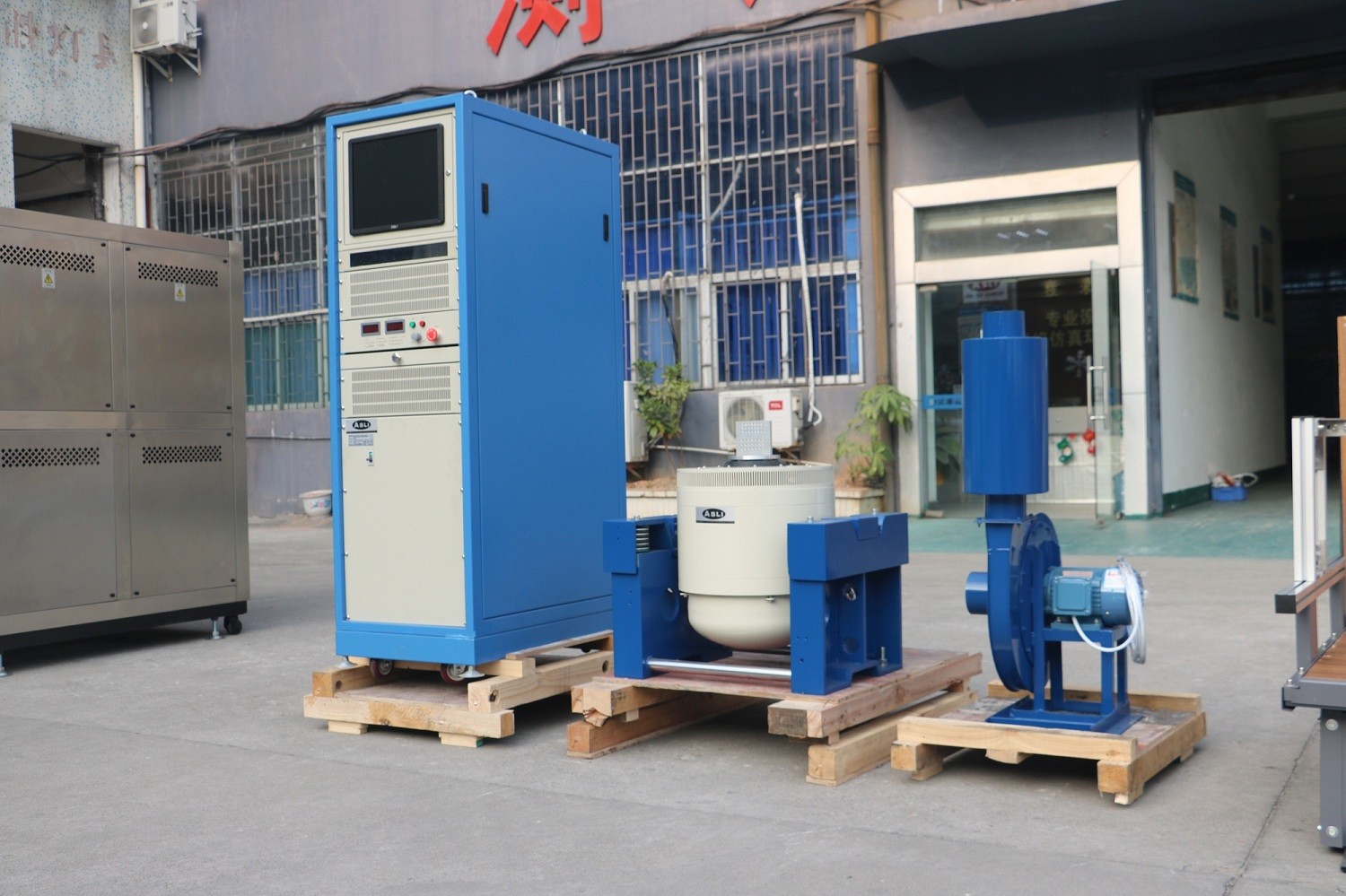

当社は、電磁高周波振動試験機／高周波振動疲労試験機シリーズのメーカーです。当社の装置は、ダブル磁気回路構造、自己発生スケルトンアクションサークル、エアサスペンション、ローラーベアリングとリニアガイド、トラニオンアイソレーションなどの先進的な現代技術を採用しています。これらのシステムは、X、Y、Zの3軸正弦振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦、台形、のこぎり波）、および衝撃応答スペクトル試験を実行できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気機器、家電業界で広く使用されています。
- ステージ軸共振周波数が高い、よく設計されたダイナミックサークルスケルトン。
- 磁束漏れが少なく、コンパクトで合理的な構造の二重磁気回路設計。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- トラニオンアイソレーション基盤は、ホルモン使用専用で、便利な移動設置が可能です。
- 高度な技術による移動システムにより、ダイナミックサークルの高い信頼性を確保します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリング小バルーンの静剛性と動剛性が、振動テーブルの容量を高め、低周波性能を向上させます。
- 定格力: 正弦波力 3000N; ランダム波力 3000N; 衝撃力 6000N
- 周波数範囲: 3Hz～3500Hz; 固定周波数、往復スイープ、正弦波、ランダム波、衝撃
- スイープ周波数モード: 線形、対数、往復スイープ、固定周波数
- スイープ周波数回数: 1～32767
- スイープ周波数時間: 固定周波数／シングル 1～3600分; スイープ周波数曲線を表示可能
- 最大加速度: 1000 m/s² (無負荷)
- 最大速度: 1.6 m/s
- 最大変位: 25 mm p-p (無負荷)、ダブルピーク
- 衝撃変位: 25 mm
- 可動コイル重量: 3.5 kg
- 振動方向: 垂直
- 振動波形: 正弦波、ランダム波、衝撃

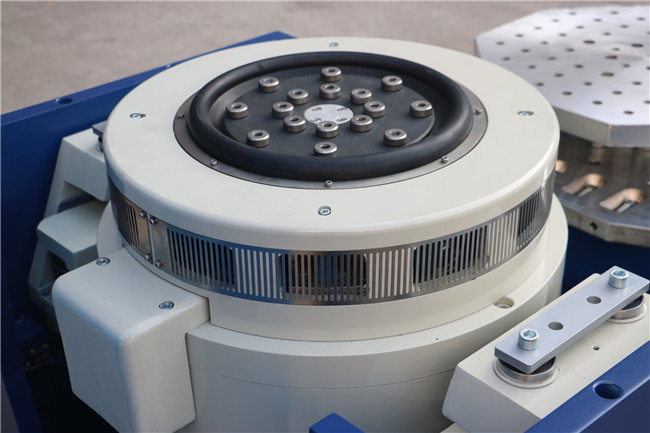

- 可動コイル径: φ150 mm
- 振動システム寸法: 幅750 × 高さ599 × 奥行680 mm
- 振動システム重量: 490 kg
- ダブル磁気回路構造により、高い磁場強度を確保し、磁束漏れを低減します。特殊な消磁構造により、磁束漏れを1 mT未満に低減できます。
- U型スプリング、ローラー、リニアベアリングが、たわみ荷重に対して強力な耐性を発揮します。
- エアスプリングを振動アイソレーションに使用しています。振動システムは、重荷重下でも安定して動作します — 特別な基礎は必要ありません。
- 振動試験機の過熱、過負荷、過電流、過電圧、過変位条件に対する保護装置が提供されています。電気ネットワーク保護装置は、過電圧、低電圧、欠相をカバーします。駆動電力保護には、電流制限、ソフトスタート、過熱、短絡電流、モジュール障害保護が含まれます。
- 正弦波、ランダム波、衝撃環境試験を完了できます。
- このシステムは、電圧変動に対する要件が最小限です — ±10%まで許容されます。
- このシステムは、接地抵抗に対する要件が最小限です — 4Ωまで許容されます。
- 高い信頼性、特に長時間稼働に適しています。
| モデル | 定格正弦波力 (N) | 定格ランダム波力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (kg) | 可動コイル (kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 小型ローディングベンチ内で、より高い加速度と作業周波数を実現し、マシンベンチ全体の積載能力と性能を向上させます。

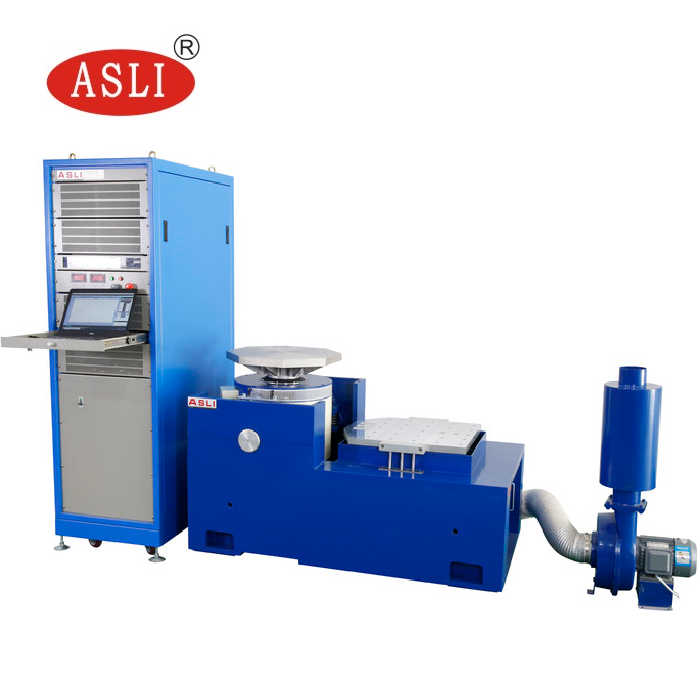

- 水平ベンチと振動ベンチは一体型で、構造が完璧で、設置と調整が便利です。
- 静圧トラック、V字型、傾斜抵抗とバイアス荷重抵抗の能力を備えています。内蔵オイルポンプ、良好な構造、簡単な操作。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5～1000 5～1500 5～2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5～1000 5～1400 5～2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5～1000 5～1500 5～2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5～1000 5～1200 5～2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5～800 5～1000 5～1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5～1000 5～1500 5～2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5～1000 5～1300 5～1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5～800 5～1100 5～1400 | 126 168 210 |
VT垂直延長ベンチと指定クランプは、完璧な構造、高品質な素材、職人技により、お客様が最高のパフォーマンスを得られるように、精密に計算され、精巧に設計されています。
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | φ1200 |
電磁高周波機械試験機振動疲労試験機についてご不明な点がございましたら、お気軽にお問い合わせください。
