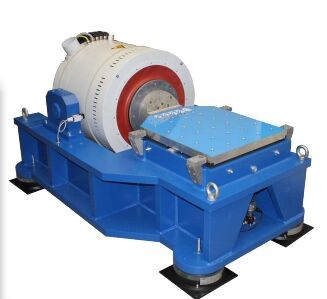

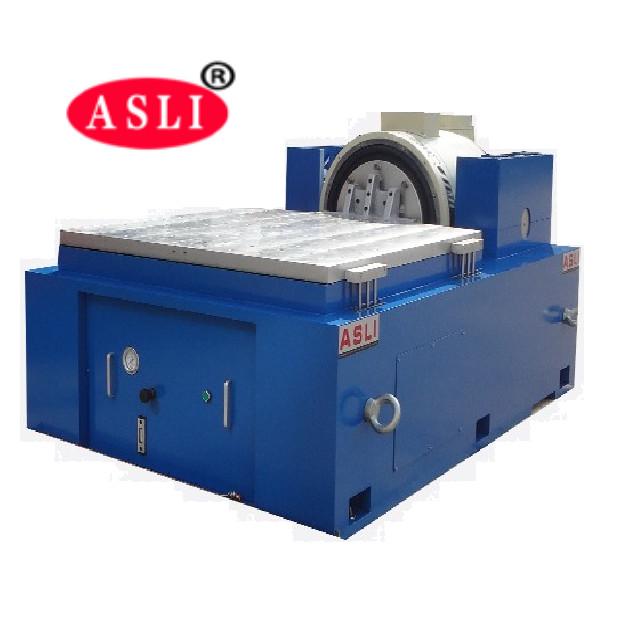

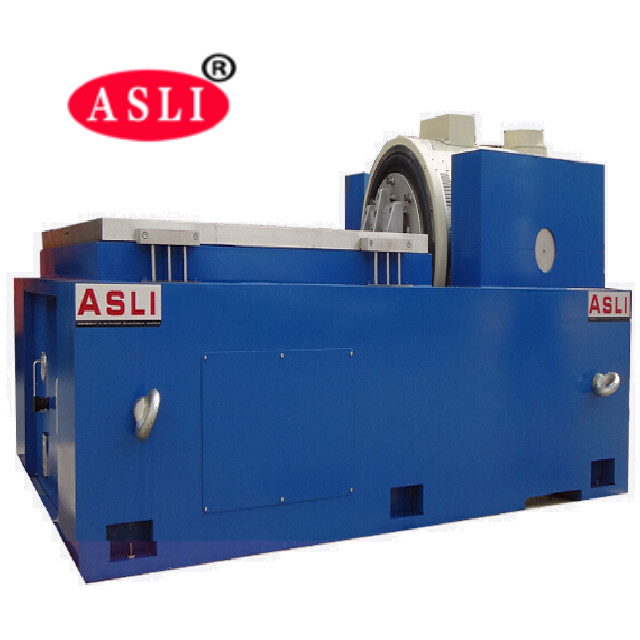

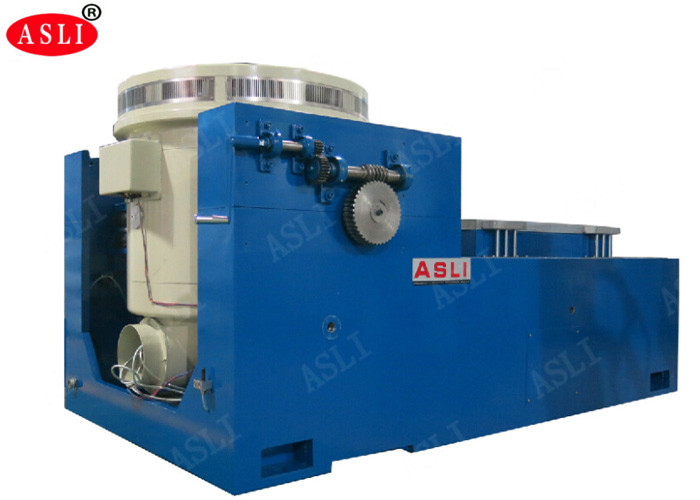

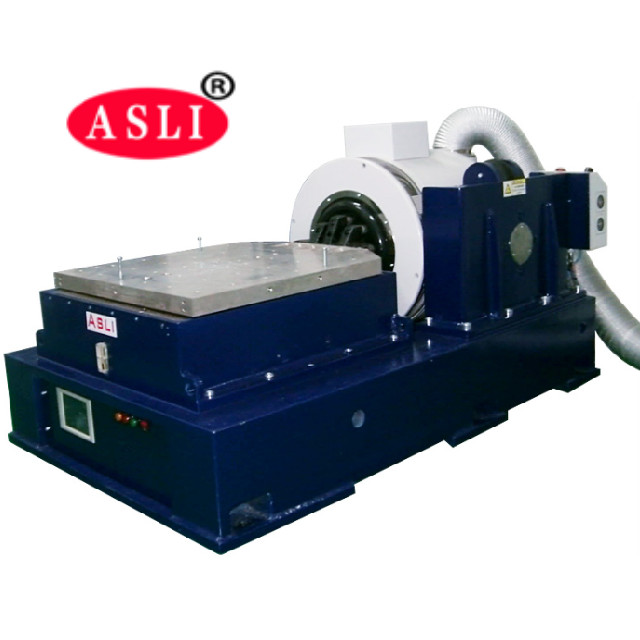

振動試験システムは主に製品の振動・衝撃環境試験、環境ストレススクリーニング試験、信頼性試験に使用されます。電磁振動試験機は、バッテリー関連の試験設計の基準に完全に準拠し、バッテリーの振動試験の特定の条件下でシミュレーションを行い、バッテリーまたはバッテリーパックを振動テーブルに固定し、規定の周波数、加速度および変位モードに従ってバッテリーサンプルに沿って3つの相互に垂直な方向の振動を測定し、バッテリーが漏れていない、心を失っていない、壊れていない、火災や爆発がないことを確認します。振動試験の適用範囲は、回路基板、電池、航空機、船舶、ロケット、ミサイル、自動車、家電、その他の工業製品に至るまで非常に多岐にわたります。
主な特長
* 空冷式動電シェーカー
※振動コントローラーとパワーアンプを一体化したキャビネット
※ピーク正弦推力2400ニュートンを実現。
* X、Y、Z 3 軸テスト
制御機能
* 固定周波数の正弦波振動
・スイープ振動 ・ランダム振動
* クラシカルショック
代表的なシステムアプリケーション
※環境試験
* ストレススクリーンテスト
* 振動試験
ユーザーのメリット
* ユーザー自身で簡単にインストールできます
* ユーザー インターフェイス: ローカル モードの場合は LCD タッチ スクリーン、リモートの場合は PC-Windows (イーサネット経由)
モード;
* ローカル モード: 事前定義されたテストを迅速に開始でき、数十のテスト仕様を保存できます。
* リモート モード: テストの定義とモスタルへのテスト仕様の保存、テスト制御、テスト データのレビューと文書化を含む、システムのすべての操作。
| 電磁振動発生器のパラメータ: | ||||
| 最大正弦加振力 | 5000Kg.fピーク | |||
| 最大のランダム振動力 | 5000Kg.f r.ms | |||
| 最大の衝撃振動力 | 10000Kg.fピーク | |||
| 周波数範囲 | DC～4000Hz | |||
| 最大変位量 | 75mm pp(ピークツーピーク値) | |||
| 最高速度 | 1.8m/秒 | |||
| 最大加速度 | 100G(980m/s2) | |||
| 第一共振周波数 | 3500Hz | |||
| 最大荷重 | 750kg | |||
| 可動コイル径（動作メサ径） | 直径450mm | |||
| ムービングコイルの品質 | 50kg | |||
| 最大荷重 | 750kg | |||
| ネジのメサ | 13×M8 | |||
| 磁束漏れ | <10ガウス | |||
| 寸法 | 800mm×800mm×800mm(縦型機) | |||
| 重さ | 約1500Kg | |||
| サーボシステム | ||||
| 関数 | 温度、気圧、変位、過電圧、過電流、入力不足電圧、外部故障、制御電源、ロジック、等入力不足。 | |||
| デジタル振動コントローラー | ||||
| ハードウェア構成 | 2チャンネル入力、1チャンネル入力 | |||
| 制御用コンピュータ | 純正パソコン、液晶ディスプレイ（キーボード/光学式マウス付き） | |||
| ソフトウェア | 中国語/英語での操作、時間領域と周波数領域の分析、信号源、サインスイープ周波数分析など。WORD はテストレポートの自動生成、信号とデータの表示、保存、テストパラメータの設定と機能の分析を行うことができます。 | |||
| オペレーティング·システム | Windows 2000/XP | |||
| 加速度センサー 白黒 |
周波数領域:1～2000Hz 感度:50mv/g 温度範囲：-24～250℃ |
|||
| 電気要件 | ||||
| 電源 | 三相380V/50Hz | |||
