高周波1000kg。F 3000Hzの振動テーブルの試験装置
Product Details
| 振動方向: | 垂直と水平 | 頻度: | 5～3000Hz |
|---|---|---|---|
| 振動波: | サイン、ランダム、ショック | コントローラ: | ベンゾ-820 |
| 応用: | LED、自動車部品 | 使用法: | 動電振動試験 |
| ハイライト |
1000kg.Fの振動試験装置,3000Hz電動力学振動振動器,高周波振動表 |
||
Product Description

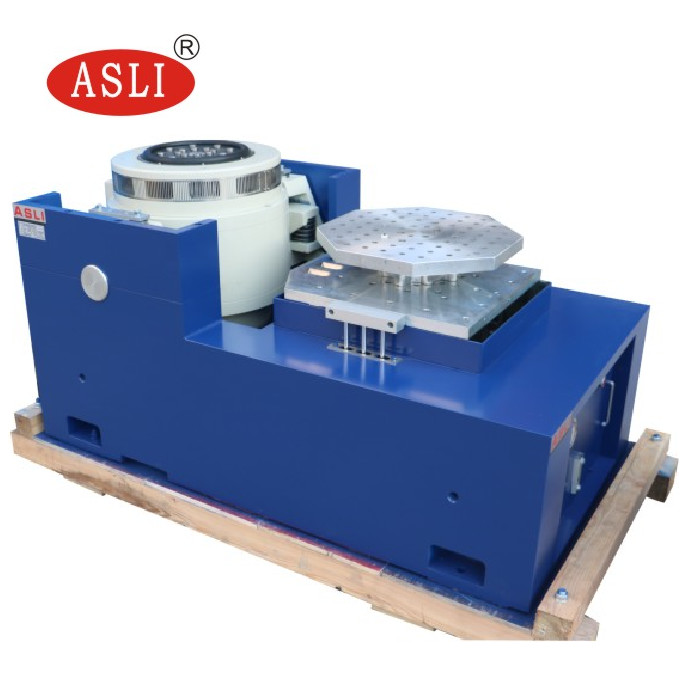

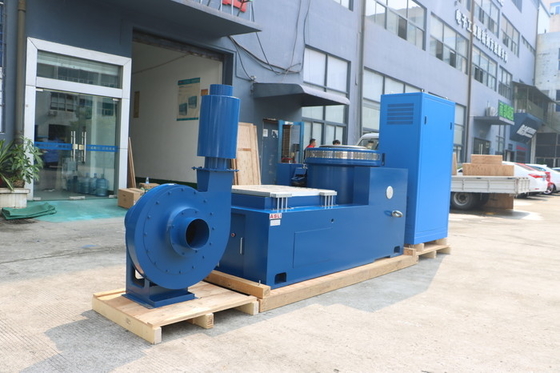

この 高周波 1000kg.F 3000Hz 振動試験機 は、精密な垂直および水平振動試験のために設計された高性能電磁振動シェーカーシステムです。二重磁気回路構造、自己生成スケルトンアクションサークル、空気サポート、ローラーベアリング、リニアガイド、トランジオンアイソレーション、および高度な最新技術を組み合わせています。このシステムは、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行します。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気機器、家電業界で広く使用されています。
- 周波数範囲：5 Hz～3000 Hz
- 固定周波数、往復スイープ、正弦波、ランダム、衝撃試験モード
- CE認証高周波振動シェーカー
このシステムは、以下を含む幅広いコンポーネントのテストに最適です。
- 自動車用電子機器
- モーターメーターアセンブリ
- 自動車用蓄電池
- 自動車用電気機器
- 自動車用モーター
- 水溶性誘電体電池
- 安全弁
- 自動車用エアコンコンプレッサー
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- より高い一次軸共振周波数を持つ、慎重に設計された可動コイルスケルトン。
- 軽量アーマチュア、高剛性、最大3500 Hzの周波数。
- 即時材料保存を備えたコンピューター接続ライン制御。
- リアルタイム監視用の表示制御チャート。
- 低抵抗・高性能設計により、高効率・低コストを実現。
- 低故障率で高い信頼性。
VT垂直拡張ベンチと指定クランプは、精密に計算され、精巧に設計されており、顧客が完璧な構造、高品質の材料、優れた職人技を通じて最高のパフォーマンスを得られるようにします。
垂直エキスパンダーセットアップ
水平エキスパンダーは、小型のロードベンチを備えており、より高い加速度と作業周波数を実現し、マシンベンチ全体の積載能力とパフォーマンスを向上させます。水平ベンチと振動ベンチは一体型で完璧な構造であり、設置と調整に便利です。
- 静圧トラック、V字型、傾斜抵抗およびバイアス負荷抵抗能力付き。
- 内蔵オイルポンプ、良好な構造、簡単な操作。

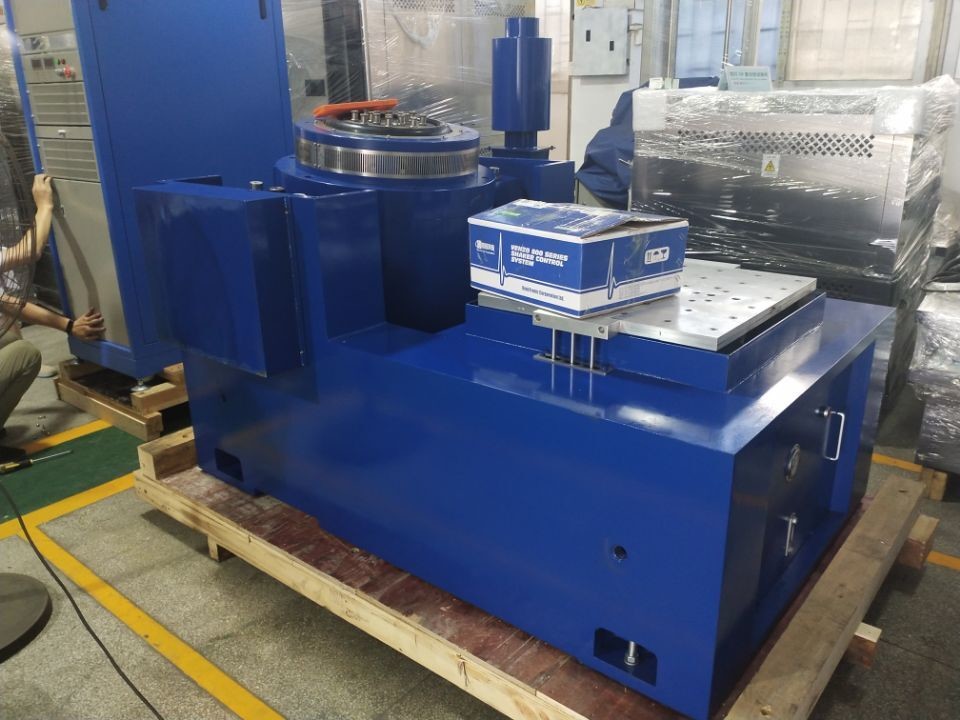

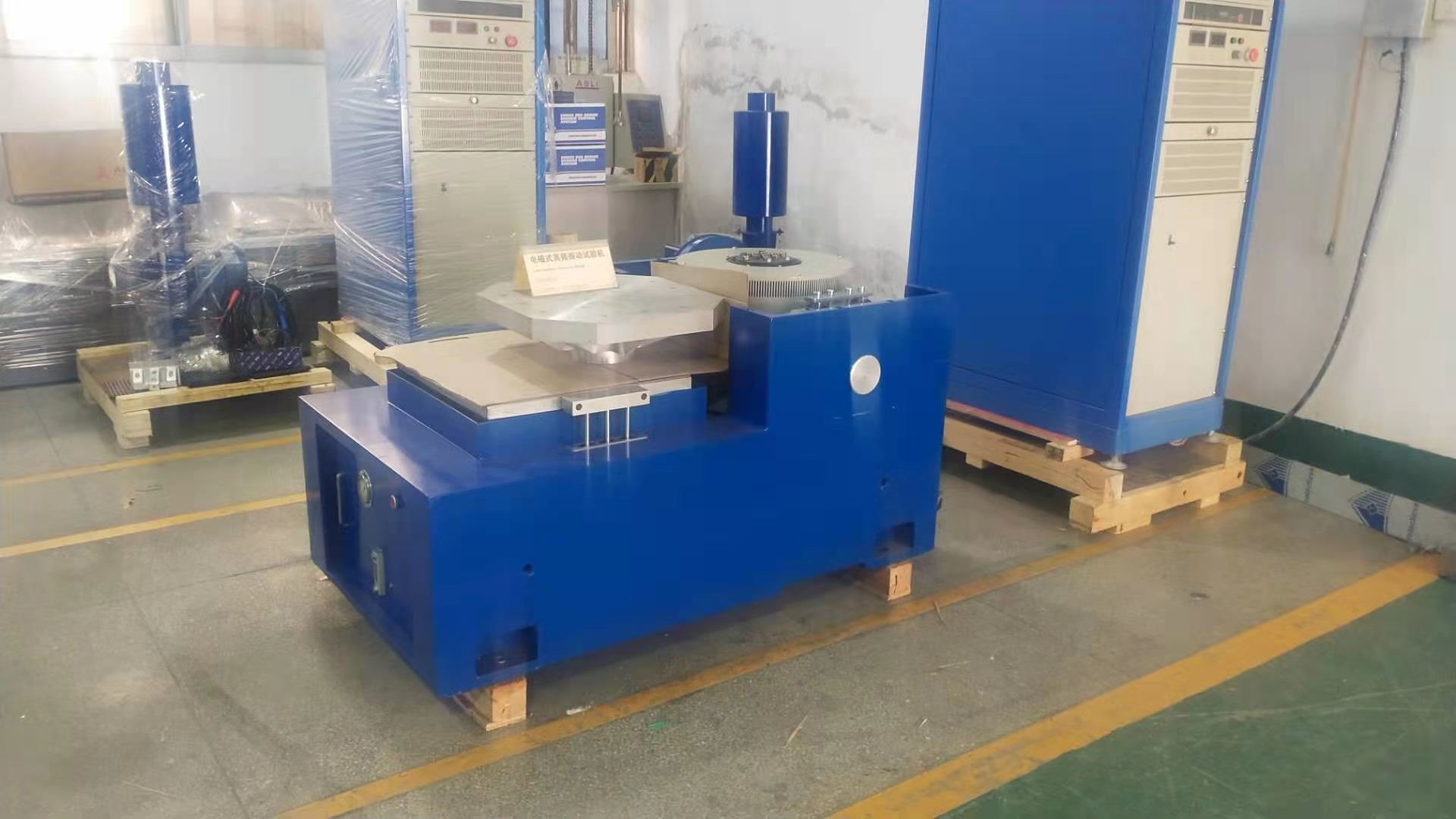

水平エキスパンダー – 正面図

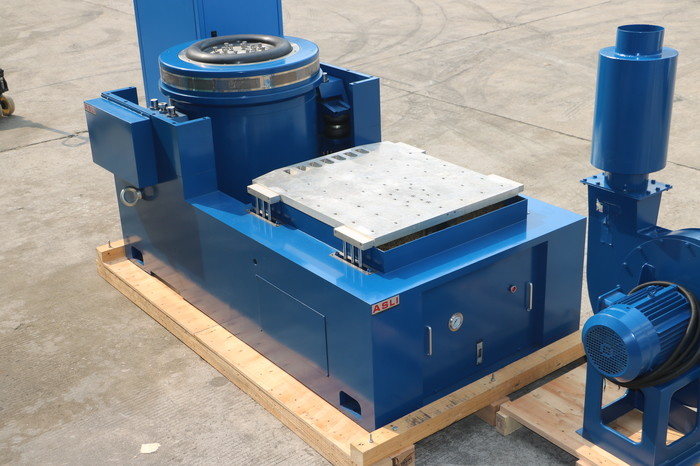

水平エキスパンダー – トラック詳細
