電池のテストのためのASTM 3500hzの振動テーブルの試験装置
Product Details
| 標準: | MIL、IEC、ASTM | 応用: | バッテリー |
|---|---|---|---|
| 使用法: | 振動試験 | 頻度: | 3500Hz |
| スピード: | 1.8m/秒 | 振動方向: | 垂直方向の振動 水平方向の振動 |
| ハイライト |
ASTM 3500hz振動表,バッテリー試験振動装置,振動テーブルテスト機器 |
||
Product Description

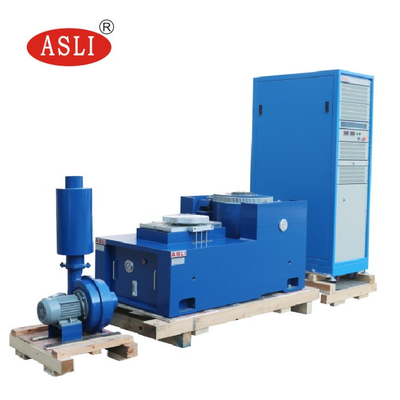

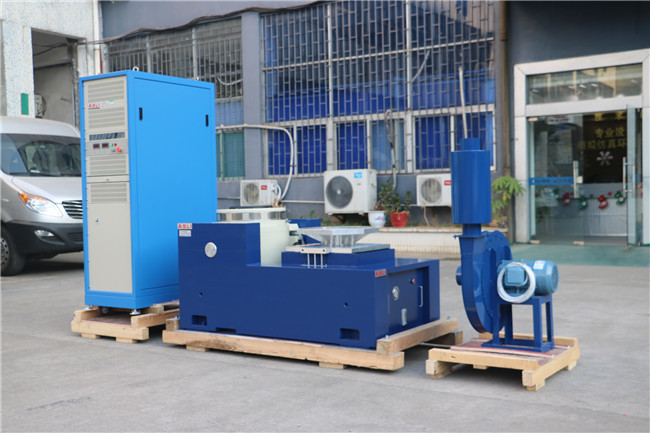

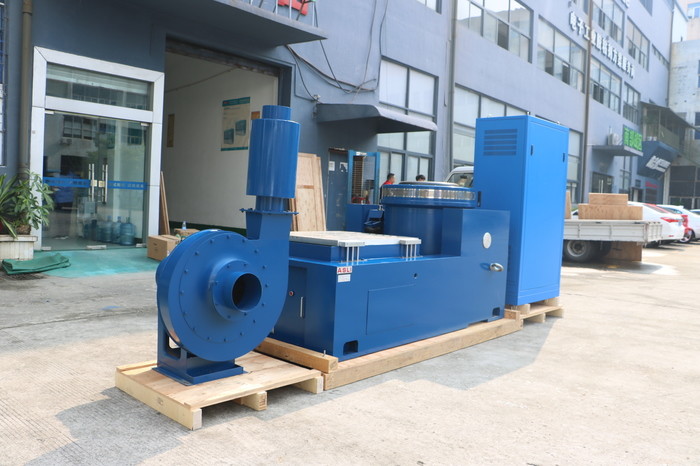

ASTM 3500Hz振動テーブル試験装置は,電池試験のために特別に設計された高精度輸送シミュレーションシステムです.バッテリー電池の耐久性と構造的整合性を評価するための繰り返し振動プロファイルリアルな輸送条件下でのパックです
詳細な技術仕様については,ES-3A 振動テスト PDF.
この装置は,次の国際試験基準を満たしている.
- JIS 日本工業規格
- UL 保険会社 研究所
- DIN 標準化研究所
- ISO インターナショナル・オーガニゼーション・フォー・スタンダライゼーション
- BS 英国の基準
- MIL 軍事基準
- IEC 国際電気技術委員会
- ASTM 美国試験材料学会
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

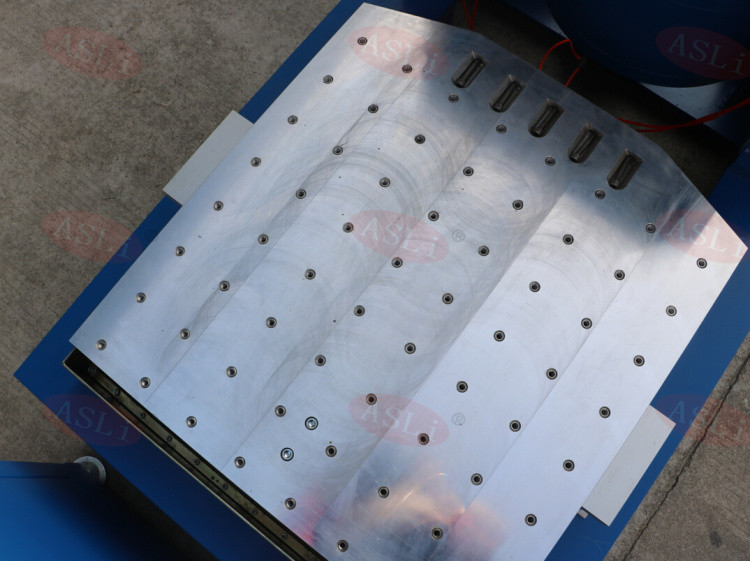

| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5・1000 51500円 5・2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5・1000 5・1400 5・2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5・1000 51500円 5・2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5・1000 5 円1200 5・2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 円800 5・1000 51500円 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5・1000 51500円 5・2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5・1000 51300円 51500円 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 円800 51100円 5・1400 | 126 168 210 |
- 小さい積載台により,加速と作業頻度が高くなり,積載能力と全体的な性能が向上します.

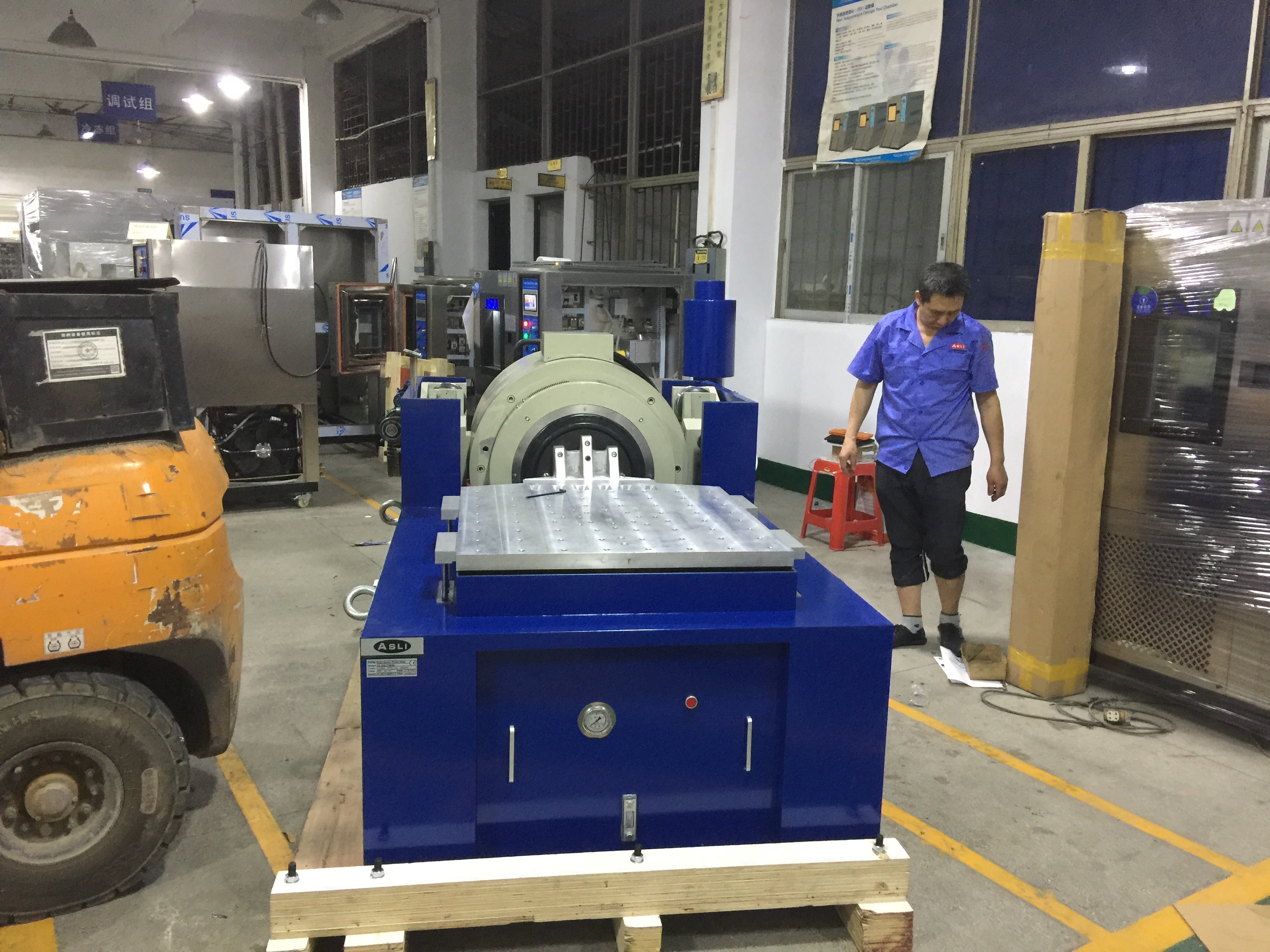

- 横軸のベンチと振動ベンチは,安定した構造を持つ単一のユニットに統合され,便利な設置と調整が可能です.
- 静的圧路は V 形で傾斜耐性があり 偏差負荷に耐性があります
- 内蔵油ポンプにより,構造が整然と操作が容易になります.
高精度な輸送シミュレーション振動テーブル試験装置 バッテリー試験用
