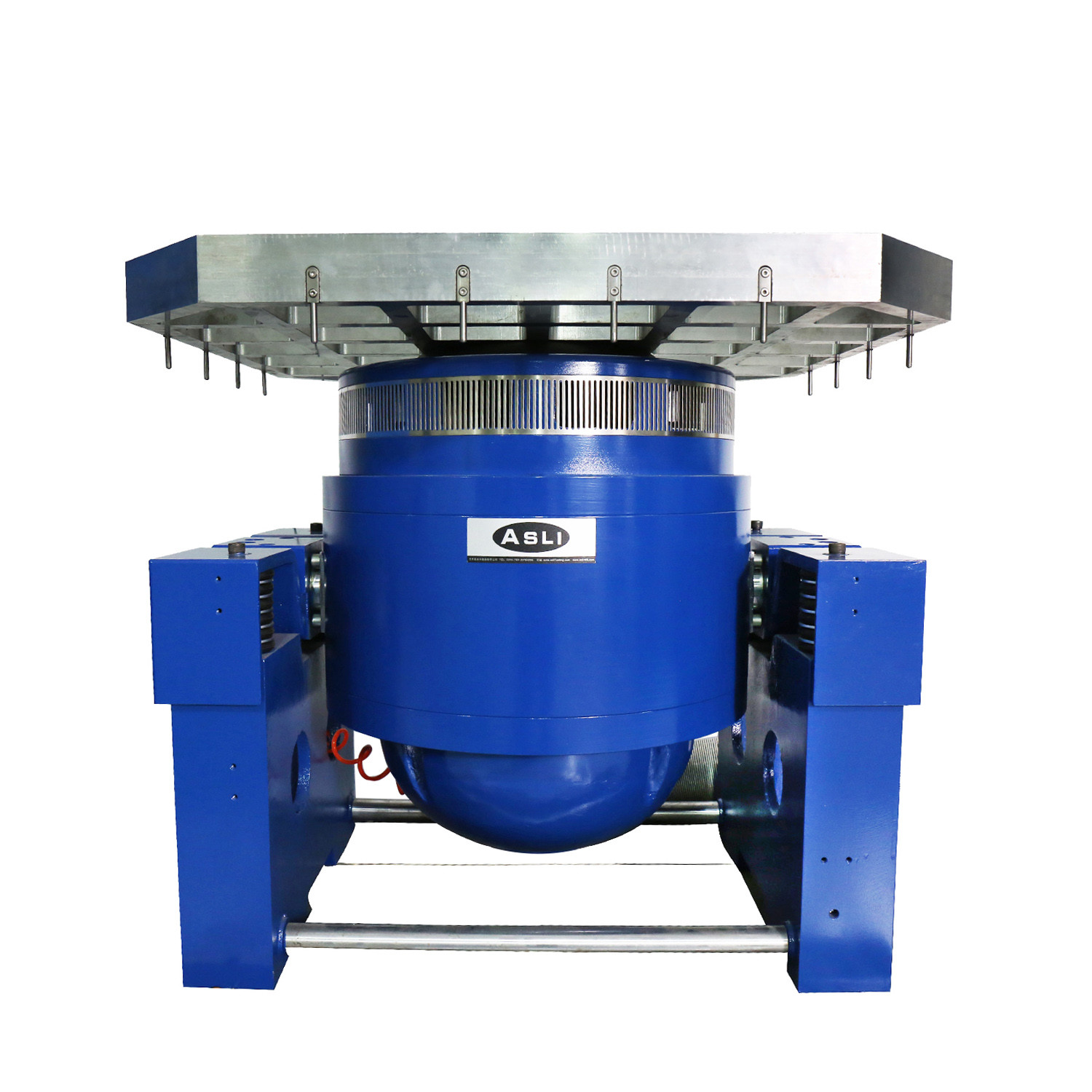

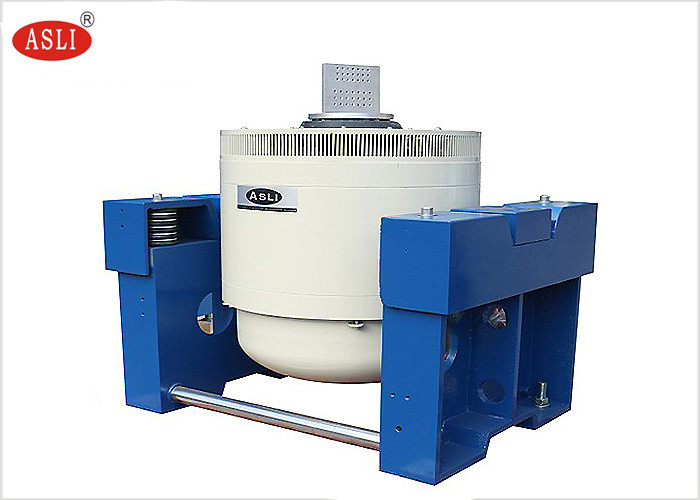

ISO16750 新エネルギー車部品実験室振動試験装置
説明と用途:
ISO16750 新エネルギー車部品実験室振動試験装置は、教育、研究、および実験環境で使用されます。 二重磁気回路構造、自己生成スケルトンアクションサークル、空力支持とローラーベアリングとリニアガイド、ピボットアイソレーションの高度な最新技術と特殊技術を採用しており、X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験を完了できます。古典的な（半正弦波、台形、ノコギリ波）パルスと衝撃応答スペクトル試験によって完了します。これらの製品は、国防、兵器、航空、宇宙、通信、電子機器、電気製品、通信、家電製品などの分野で広く使用されています。
| モデル: ES-3 | |
|---|---|
| 正弦波推力 | 300kgf |
| ランダム推力 | 300kgf |
| 衝撃推力 | 600kgf |
| 周波数範囲 | 2～2500Hz |
| 連続変位 | 25mm |
| 衝撃変位 | 25mm |
| 最大速度 | 1.8m/s |
| 最大加速度 | 981m/s2 |
| 可動コイル直径 | Φ150mm |
| 許容偏心モーメント | >196N.m |
| 負荷接続点 | 6点 |
| 可動部の等価質量 | 3kg |
| カウンタートップネジサイズ（標準） | M8 |
| ネジレイアウトテーブル（直径、円周） | 8 on Φ100mm、8 on Φ、200mm。 |
| 軸方向絶縁周波数 | <3Hz |
| 最大負荷 | 120Kg |
| 磁束漏れ | <1mT |
| 寸法（梱包なし）（L×W×H） | 730mm×550mm×650mm |
| 振動テーブル重量 | 450kg |
ISO16750 新エネルギー車部品実験室振動試験装置 テーブルの特徴:
1. よく設計されたダイナミックサークルスケルトンで、より高いステージの軸方向共振周波数。
2. 二重磁気回路、磁束漏れが低く、コンパクトな構造で合理的。
3. ロッカーロッドローラーベアリングは、ストレートで輸入志向の複合ボディ剛性方向、偏心負荷容量。
4. ピボットアイソレーション基盤はホルモン使用に特化しており、モバイルの設置に便利。
5. 高度な技術がシステムを移動し、ダイナミックサークルの高い信頼性を確保。
6. 新しいダクト設計により、冷却効果を向上。
7. ベアリングの静的剛性、動的剛性が小さいバルーンで、振動テーブルの耐荷重を向上させ、低周波性能を向上。
構成ISO16750 新エネルギー車部品実験室振動試験装置:

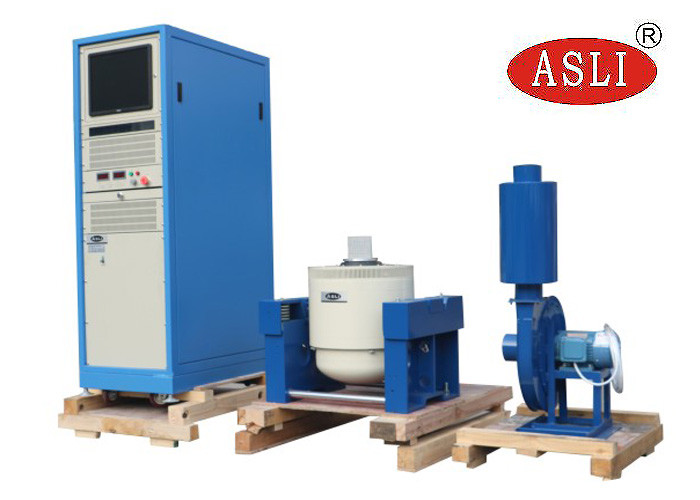

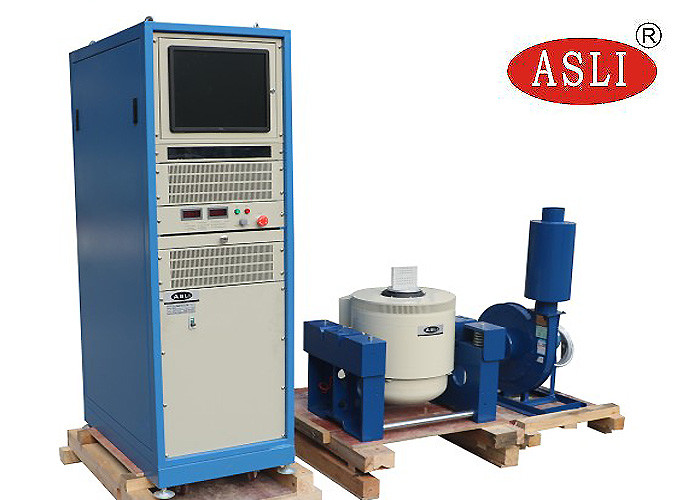

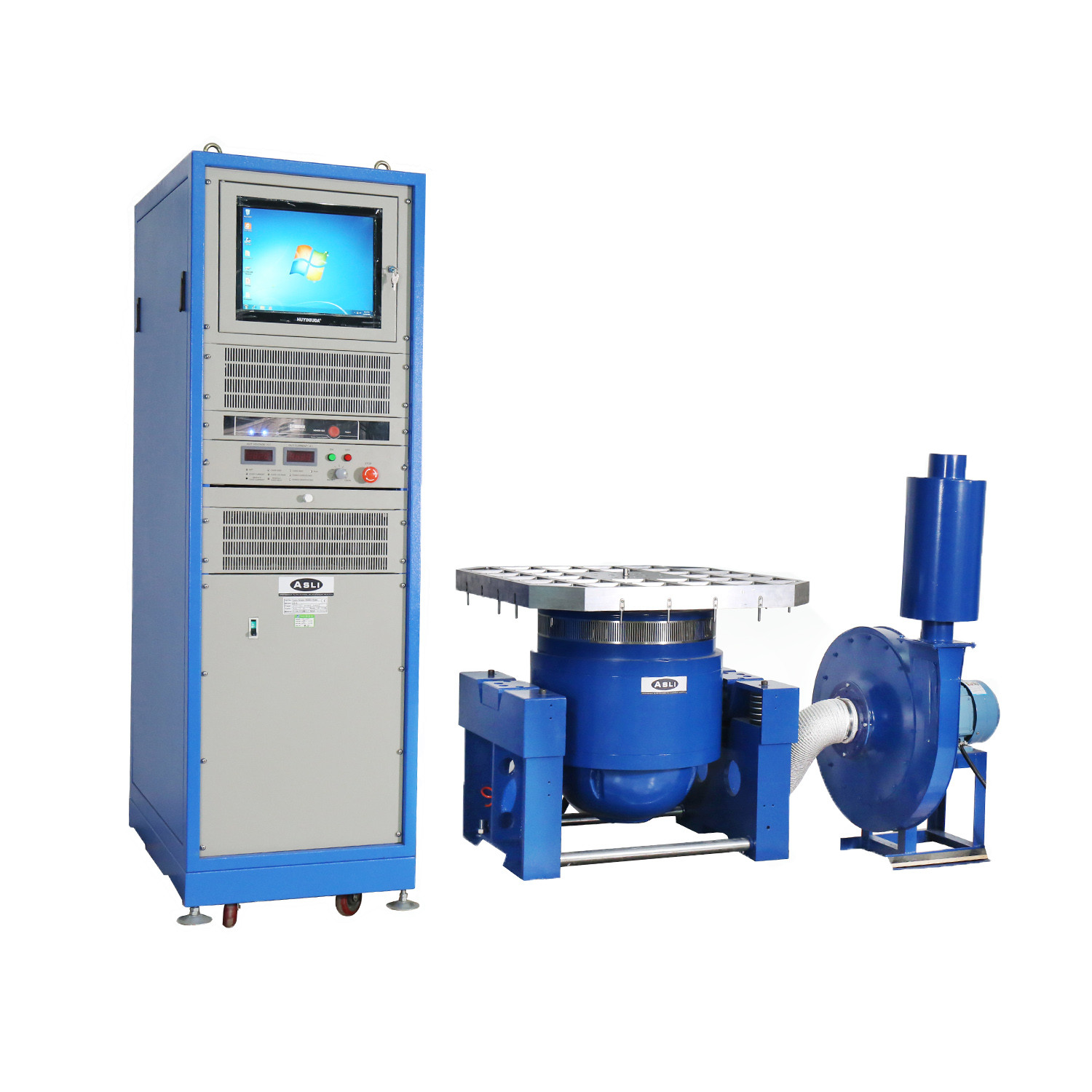

振動試験台、電力増幅器、冷却ファン、スリップテーブル、垂直エクステンダー
水平スタンドの特徴:
小さなローディングベンチ内で、より高い加速度と動作周波数を実現し、機械ベンチ全体のローディング容量と性能を向上。
水平ベンチと振動ベンチは一体型で、完璧な構造で、設置と調整に便利。
静圧トラック、V字型、傾斜耐性と偏荷重耐性。
内蔵オイルポンプ、良好な構造で操作が簡単。
垂直拡張ベンチの特徴:
VT垂直拡張ベンチと指定されたクランプ、精密に計算され、精巧に設計されており、お客様が完璧なパフォーマンスを確実に取得できるようにします。
