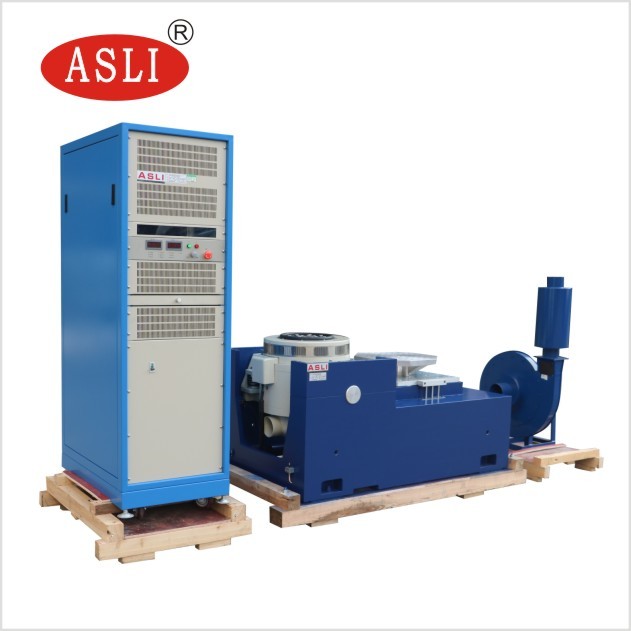

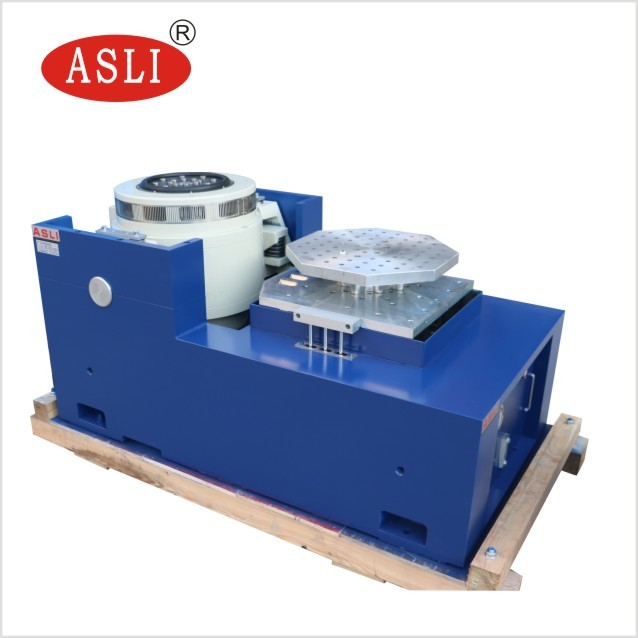

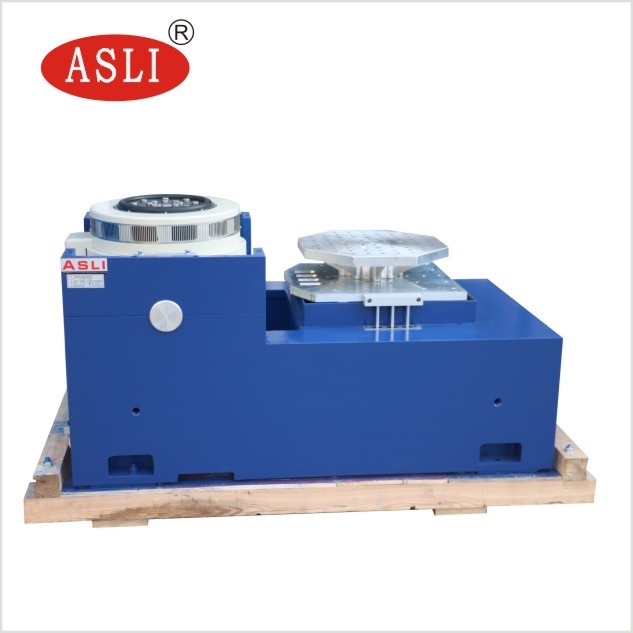

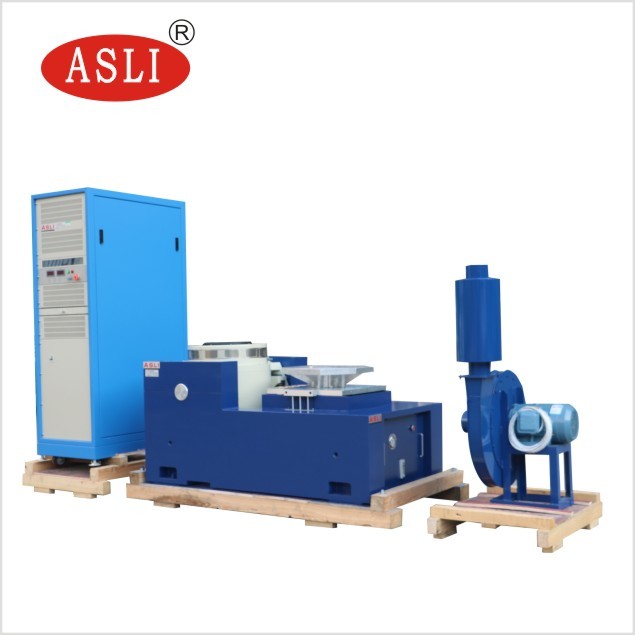

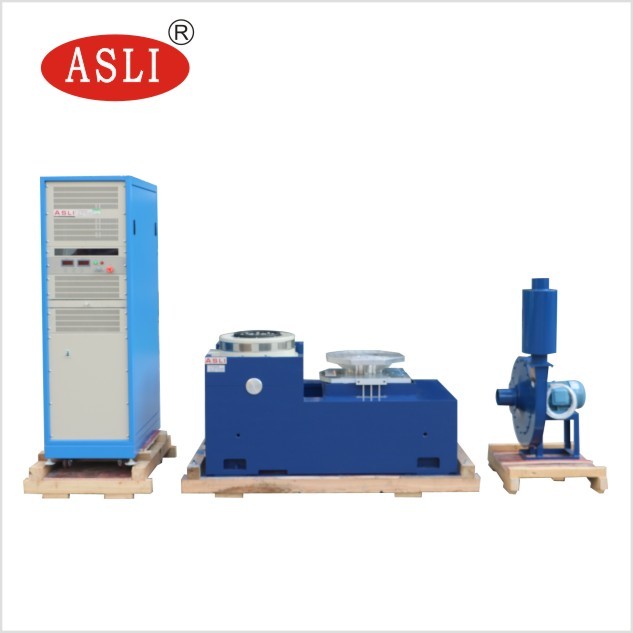

実験室10000Nの270kg負荷が付いている電動振動試験システム
Product Details
| 正弦力: | 10000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～3000Hz |
| 読み込み中: | 270kg | 加速度: | 100G |
| アーマチュア: | 240mm | ||
| ハイライト |
10000N電動振動試験システム,270kg負荷電動振動試験システム,10000N電動振動シェーカー |
||
Product Description
実験室 10000N 電動力学振動試験システムは,厳格な実験室および産業用アプリケーションのために設計された高性能,三軸振動試験ソリューションです.最大負荷容量 270 kgこのシステムは,シヌス,ランダム,ショック振動モードで正確で信頼性の高いテストを提供します.
高周波振動シェイカーは 双磁回路構造 自作骨格動作回路 空中サポートローラーベアリングと線形ガイドX,Y,Z三軸シヌソイド振動テスト,ブロードバンドランダム振動テスト,クラシック (半正弦) パルステスト,衝撃反応スペクトル試験.
このシステムは,国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電産業で広く使用されています.
- 定数力:シヌス力 10000N ランダム力 10000N 衝撃力 20000N
- 周波数範囲:3Hz~3000Hz 固定周波数,前後にスウィープ,シナス,ランダム,ショックモードに対応
- スウィープ周波数モード:線形,対数,前後を掃く 固定周波数
- スウィープ周波数 タイム:1から32767まで
- スウィープ周波数時間:固定周波数 / 単一の 1 〜 3600 分; スウィープ周波数曲線が表示される
- マックス 加速:1000 m/s2 (負荷なし)
- マックス 速度1.8 m/s
- マックス 移動:51 mm p-p (負荷なし),ダブルピーク
- 衝撃の移動:51mm
- 移動コイルの重量:14kg
- 振動波シヌス ランダム ショック
- 移動コイルの直径:Φ240 mm
- 振動システムの次元:W1060 × H750 × D845 mm
- 振動システム重量:960kg
- 付属品:600 mm × 600 mm の垂直拡張機と600 mm × 600 mm の水平滑り台
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
強調された行 (ES-10) は,この製品リストに記載されている構成を表します.
- 振動発生器 セット1
- 振動制御器 1セット
- 通信接続室 1セット
- DA-10 パワー増幅器 1セット
- 刺激力 1 pc
- ドライバ ソフトウェア 1セット
- 冷却システム 1セット
- 産業用コンピュータ セット1本
- カラープリンター セット1枚 (オプション)
- 加速センサー (出力線を含む) ̇ 1pc
- 振動装置 1セット (試験サンプルに応じて選択可能)
振動制御器は,私たちの会社の最新のデザインで, 国際的な先進的な分散システムアーキテクチャを採用しています.TIの最新のTMS320シリーズ32ビット浮動点高速プロセッサです. テストレポートはWord形式で自動的に生成されます. テスト中にまたはテスト後に,レポートは編集され,自動的にまたは手動で生成できます.
- 設計されたダイナミック・サークル・スケルトン 高段の軸性共振周波数
- 二磁回路設計 磁気流出量が少ない コンパクトで合理的な構造
- ローカー・ラッド・ロール・ベアリング,直線型・輸入型複合体体硬度方向性,高い偏心負荷能力を有する.
- トランニオン隔離基盤 振動隔離専用 便利な移動式設置
- 先進的な技術で動くシステムで ダイナミックサーキルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- 振動テーブルの負荷能力を高め 低周波パフォーマンスを向上させる
