パッケージのための180kg負荷6000Nシミュレーションの輸送の振動試験のテーブル
Product Details
| 正弦力: | 6000N | スピード: | 1.6m/秒 |
|---|---|---|---|
| 変位: | 25mm | 頻度: | 3～3500HZ |
| 読み込み中: | 180kg | 加速度: | 100G |
| アーマチュア: | 230mm | ||
| ハイライト |
180kg負荷振動試験のテーブル,6000N振動試験のテーブル,6000N振動シェーカーのテーブル |
||
Product Description

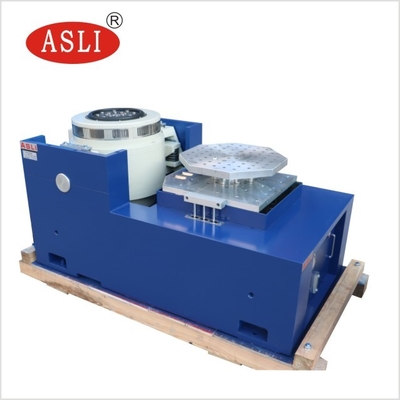

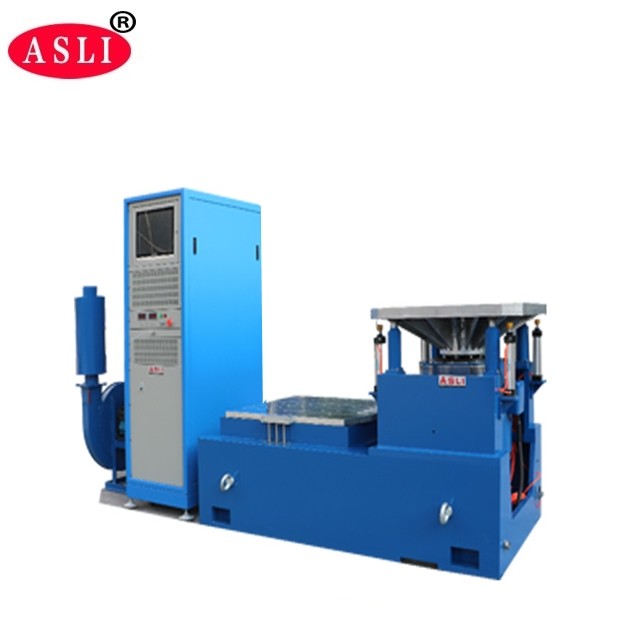

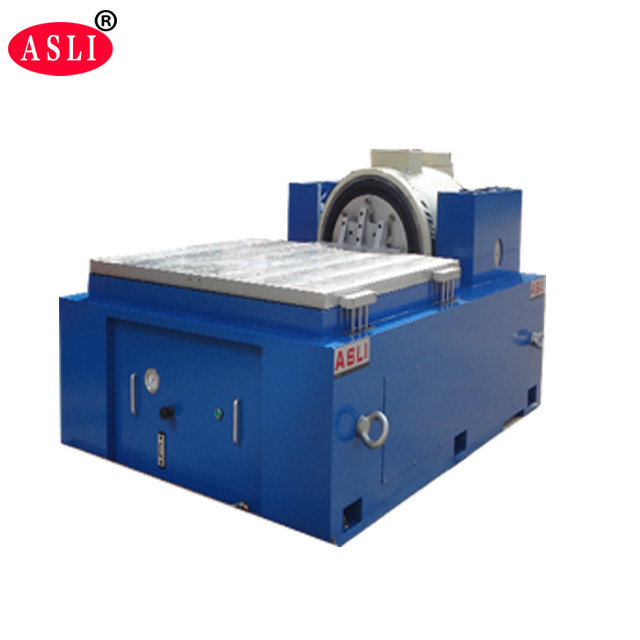

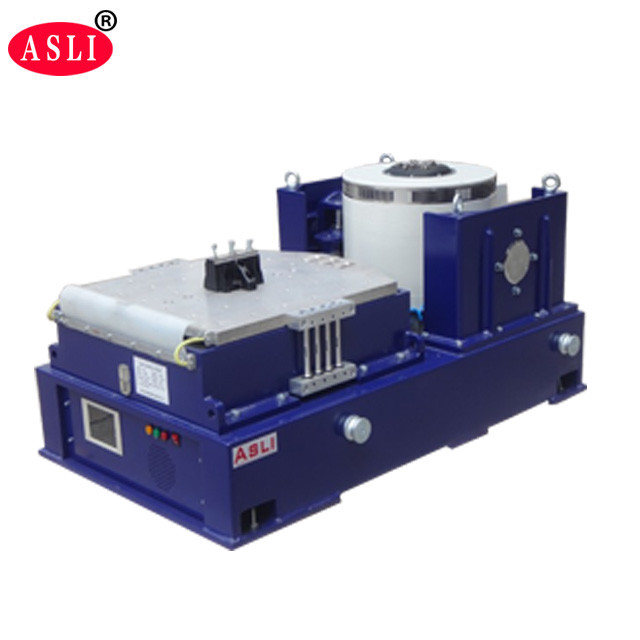

180kg負荷 6000Nシミュレーション輸送振動試験台 は、輸送および運用中の振動条件を正確にシミュレートするために設計された高周波振動シェーカーです。二重磁気回路構造、自己生成スケルトンアクションサークル、空気浮上支持、リニアガイド付きローラーベアリング、トラニオンアイソレーションなどの先進的な現代技術を採用しています。このシステムは、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、および古典的な（半正弦波）パルスおよび衝撃応答スペクトル試験を実行できます。
国防、兵器、航空、宇宙、通信、エレクトロニクス、電気製品、家電業界で広く使用されています。
- 定格力: 正弦波力 6000N; ランダム力 6000N; 衝撃力 12000N
- 周波数範囲: 5Hz～3500Hz — 固定周波数、往復スイープ、正弦波、ランダム、衝撃
- 周波数スイープモード: リニア、ログ、往復スイープ、固定周波数
- 周波数スイープ回数: 1～32767
- 周波数スイープ時間: 固定周波数/シングル 1～3600分; 周波数スイープ曲線を表示可能
- 最大加速度: 1000 m/s² (無負荷)
- 最大負荷: 180 kg
- 最大変位: 25 mm p-p (無負荷)、ダブルピーク
- 衝撃変位: 25 mm
- 可動コイル重量: 6.5 kg
- 振動方向: 垂直
- 振動波形: 正弦波、ランダム、衝撃
- 可動コイル径: φ230 mm
- 振動システム寸法: 幅850 × 高さ750 × 奥行550 mm
- 振動システム重量: 590 kg

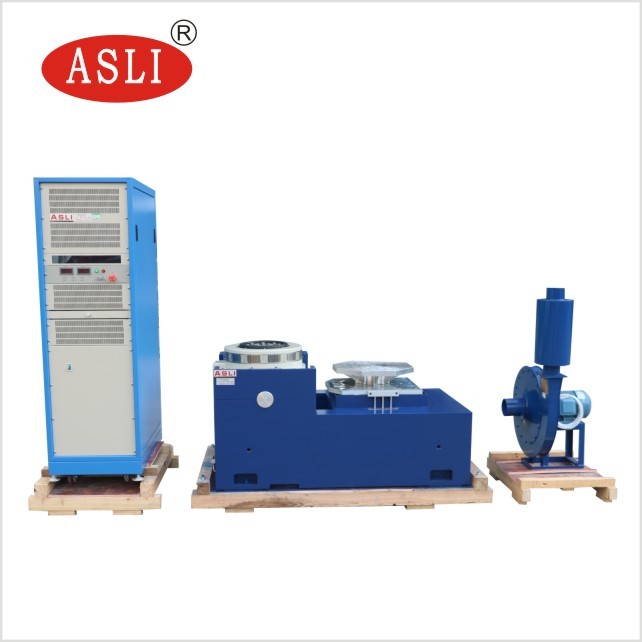

- 振動発生器 — 1セット
- 振動コントローラー — 1セット
- 通信接続チャンバー — 1セット
- DA-6パワーアンプ — 1セット
- 励振電源 — 1個
- ドライバソフトウェア — 1セット
- 冷却システム — 1セット
- 産業用コンピュータ — 1セット
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (kg) | 可動コイル (kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
モデルES-6は、上記で説明した180kg負荷/6000N仕様に適合する構成です。
- 優れた動的サークルスケルトン設計により、より高いステージ軸共振周波数を実現。
- 低磁束漏洩の二重磁気回路設計、コンパクトで合理的な構造。
- ロッカーロッドローラーベアリングは、直線的で指向性の高い複合ボディ剛性配向を備え、強力な偏心荷重容量を提供。
- 振動アイソレーション専用のトラニオンアイソレーション基盤、便利な移動設置が可能。
- 先進的な可動システム技術により、動的サークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果を向上。
- ベアリングの静剛性と動剛性は、小さなバルーン効果を持ち、振動テーブルの支持能力を高め、低周波性能を向上。
Product Highlights
180kg荷重6000Nのパッケージシミュレーション用振動試験台。周波数 3 ～ 3500Hz、加速度 100g、変位 25mm、X/Y/Z 3 軸試験が特徴です。耐久性のある二重磁気回路設計により、高い信頼性と低い磁束漏れが保証されます。航空宇宙、エレクトロニクス、防衛用途に最適です。
