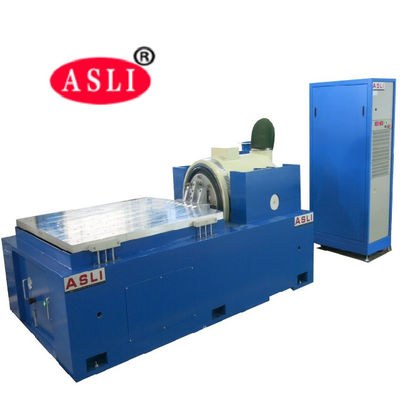

MIL STD 810G AC380V 振動試験機 (軍用グレード製品用)
Product Details
| 振動力: | 20KN | 振動方向: | 水平振動 |
|---|---|---|---|
| 応用: | 自動車 | 使用法: | 高周波振動試験 |
| 試験規格: | MIL STD 810G | 力: | AC380V |
| ハイライト |
振動シェーカーのテーブルAC380V,AC380Vの振動テーブルの試験装置,ミルSTD 810Gの振動シェーカーのテーブル |
||
Product Description

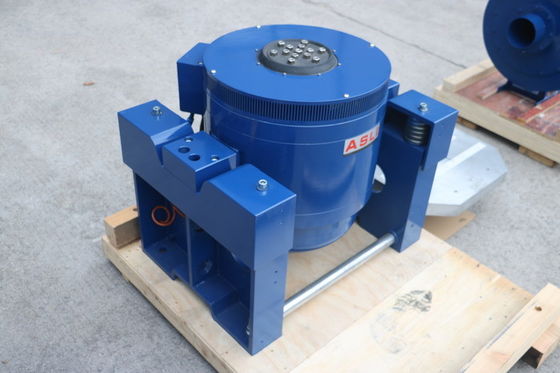

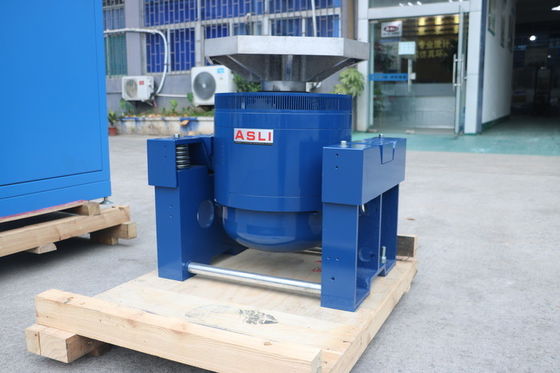

MIL STD 810G AC380V 振動シェーカーテーブル (軍用グレード製品用)
高周波振動試験機は、主に製品の振動および衝撃環境試験、環境ストレススクリーニング試験、信頼性試験に使用され、航空宇宙、通信、エレクトロニクス、電気、通信、家電製品などの分野の製品に必要とされる試験を実行します。これは、IEC、MIL-STD、JIS、ASTMなどのすべての種類の試験仕様を満たすことができる試験プラットフォームです。
51 mm p-p 振動シェーカーテーブル試験装置 パラメータ:
| モデル |
定格正弦 力 (N) |
定格ランダム 力 (N) |
周波数 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度 (m/s) |
定格変位 (p-p) mm |
最大積載量 (Kg) | ムービングコイル (Kg) |
寸法 ムービングコイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
製品の特徴
* 柔軟なサスペンションシステムと直線ガイド、強力な支持力、優れた誘導性能と高い安定性。
* 中央のロードエアバッグの静剛性は大きく、動剛性は小さく、支持力は強く、動性能は優れています。
* 高速セルフチェック診断とチェーン保護、高い安全性と信頼性。
* エアバッグのアイソレーションおよびダンピング装置により、バイブレーターは特別な基礎を必要とせず、振動波を完全に再現し、振動伝達を低減します。
* 水平および垂直の拡張プラットフォームのさまざまな使用を提供します。
* あらゆる種類の振動コントローラーと組み合わせて使用でき、操作は簡単です。

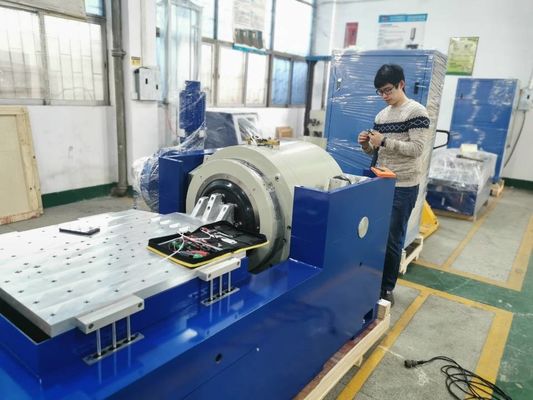

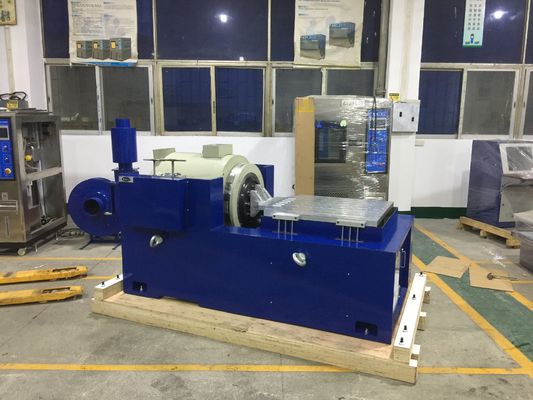

水平スタンドの特徴:
小型ローディングベンチ内で、より高い加速度と動作周波数を実現し、ベンチ全体の積載能力と性能を向上させます。
水平ベンチと振動ベンチは一体型で、構造が完璧で、設置と調整が便利です。
静圧トラック、V字型、傾斜抵抗およびバイアス負荷抵抗の能力があります。
内蔵オイルポンプ、良好な構造と簡単な操作。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
自動車試験用高周波水平振動テーブル試験装置
