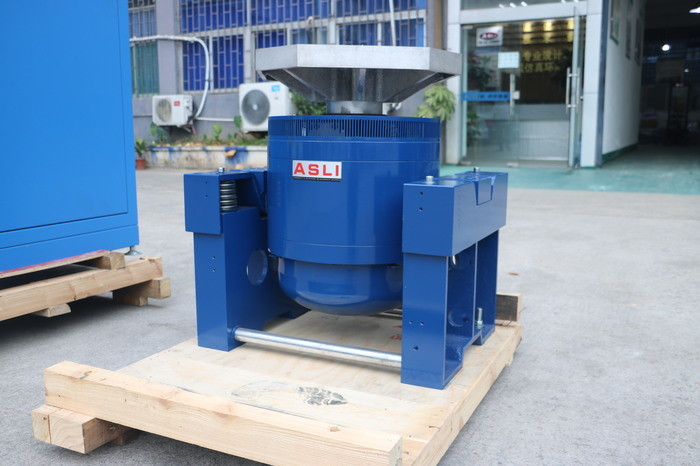

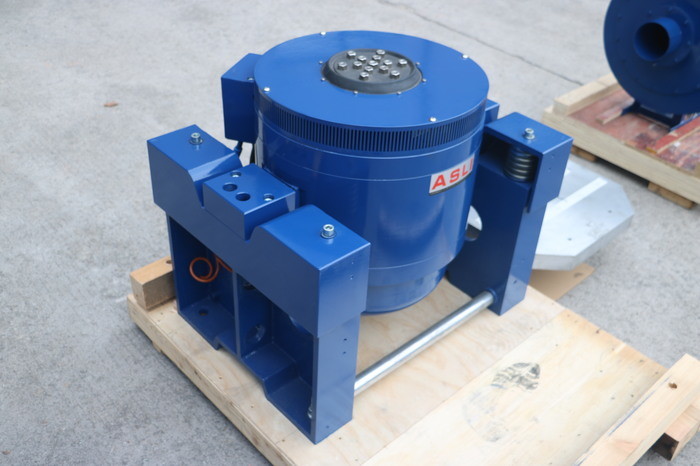

MIL STD 810G AC380V 振動試験機 (軍用グレード製品用)
Product Details
| 振動力: | 20KN | 振動方向: | 水平振動 |
|---|---|---|---|
| 応用: | 自動車 | 使用法: | 高周波振動試験 |
| 試験規格: | MIL STD 810G | 力: | AC380V |
| ハイライト |
振動シェーカーのテーブルAC380V,AC380Vの振動テーブルの試験装置,ミルSTD 810Gの振動シェーカーのテーブル |
||
Product Description
高周波振動試験機は、主に製品の振動・衝撃環境試験、環境ストレススクリーニング、信頼性試験に使用されます。航空宇宙、通信、エレクトロニクス、電気、家電などの産業における重要な試験ニーズに対応します。この試験プラットフォームは、IEC、MIL-STD、JIS、ASTMなどの幅広い仕様を満たしています。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

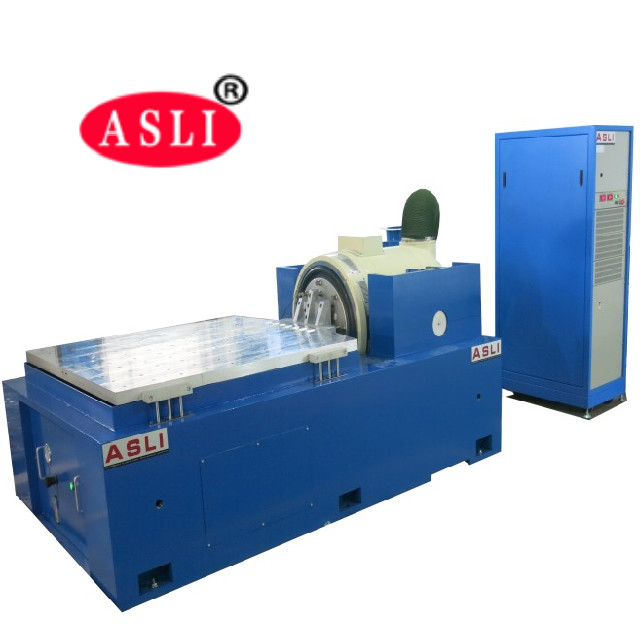

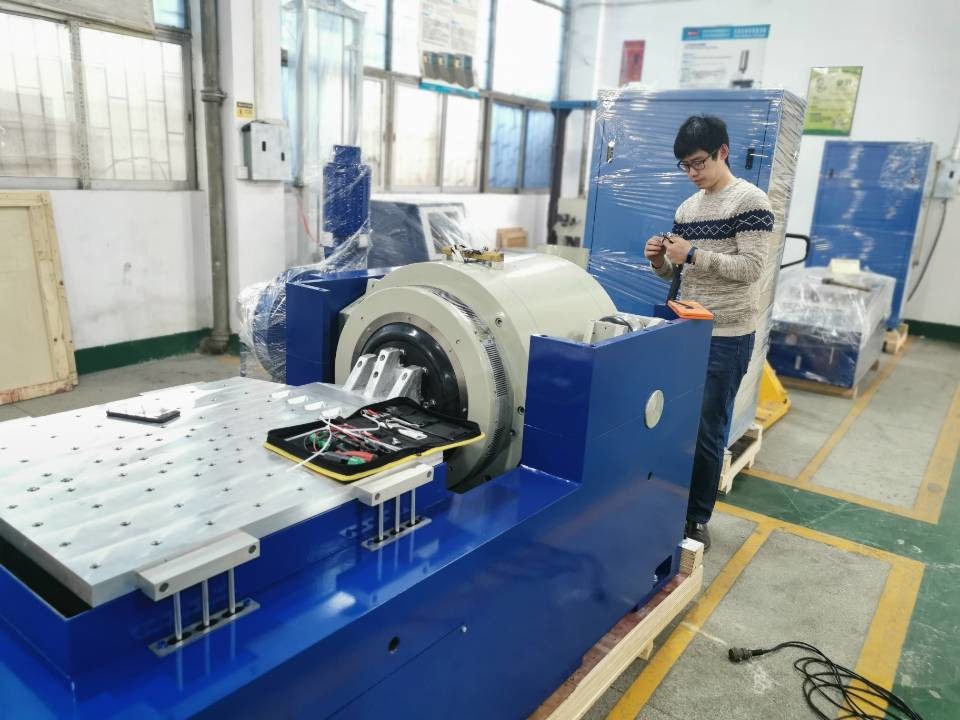

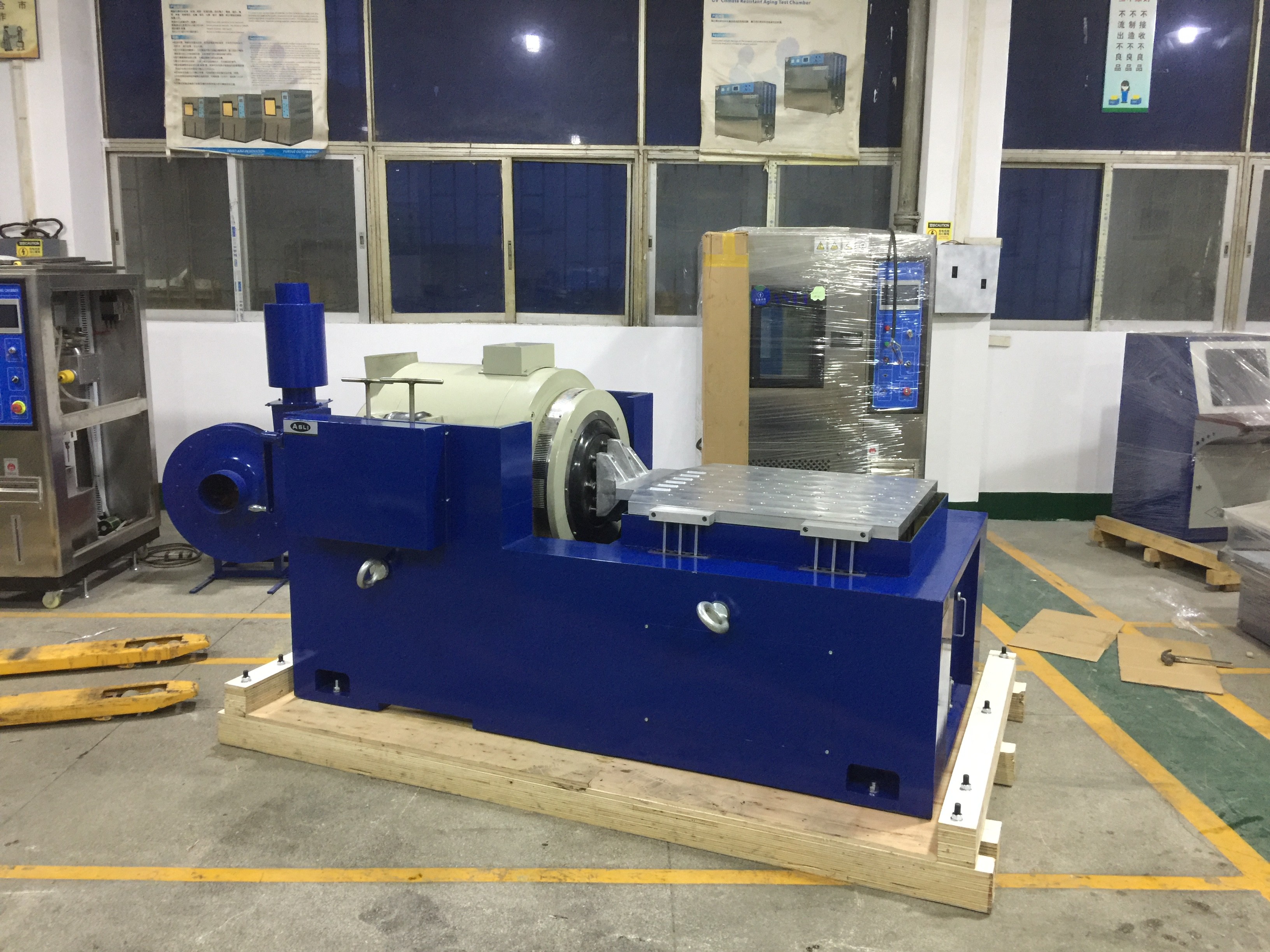

- 柔軟なサスペンションシステムと直線ガイドは、強力な支持力、優れた誘導性能、高い安定性を提供します。
- 中央のロードエアバッグは、高い静剛性、低い動剛性、強力な支持力、優れた動的性能を提供します。
- 迅速な自己診断機能とチェーン保護により、高い安全性と信頼性を確保します。
- エアバッグのアイソレーションとダンピング装置により、特別な基礎が不要になり、振動波を完全に再現し、振動伝達を低減します。
- さまざまな水平および垂直拡張プラットフォームが利用可能です。
- すべてのタイプの振動コントローラーと互換性があり、操作が簡単です。
- 小型のロードベンチは、より高い加速度と作業周波数により、マシンベンチの積載能力と全体的な性能を向上させます。
- 水平ベンチと振動ベンチは一体構造で、堅牢な構造で、設置と調整が容易です。
- V字型の静圧トラック設計により、スロープ耐性および偏荷重耐性を備えています。
- 内蔵オイルポンプは、構造が良好で操作が簡単です。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
Product Highlights
軍用グレード製品用のMIL STD 810G AC380V振動シェーカーテーブル。 20KNの力、水平振動、高周波試験。柔軟なサスペンション、エアバッグの減衰、特別な基礎は必要ありません。自動車、航空宇宙、エレクトロニクスに最適です。 IEC、MIL-STD、JIS、ASTM規格に準拠。
