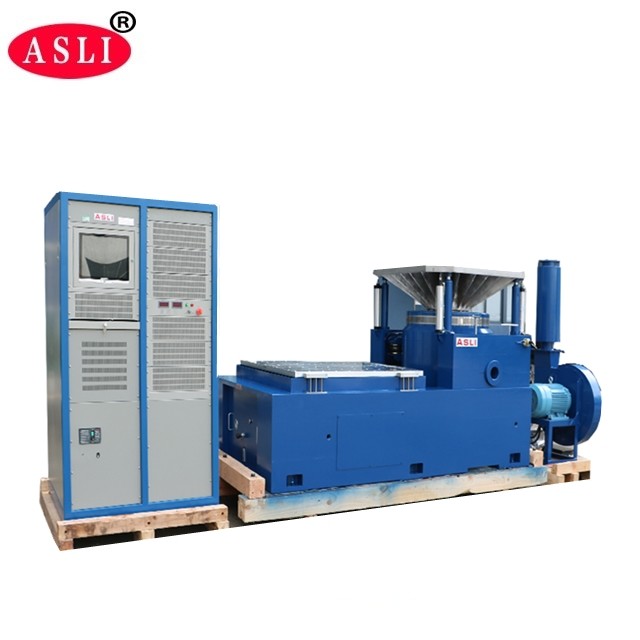

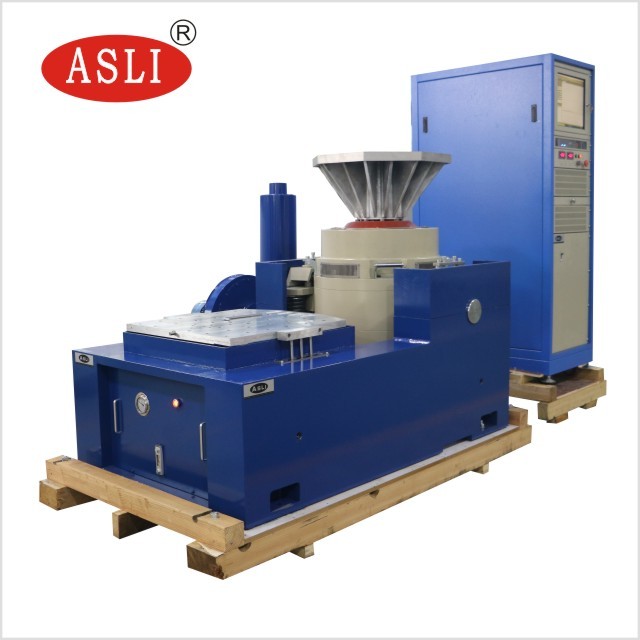

ISTA 3A & ISTA 6A 300 Kg.F フォース バッテリー振動テスト,電動力学振動シェーカーシステム
ISTA 3A と ISTA 6A 300 Kg.F フォース バッテリー振動テスト,電動力学振動シェーカーシステム
我々は,高安定性電動力学振動シェーカーシステム コンピュータ制御のメーカーです VENZO-820Sシステムシリーズ製品, "二重磁気回路構造"を採用,"自己生成の骨格行動輪""空中サポート"と"ローラーベアリングと線形ガイド"と"トランニオン隔離"を X,Y で完成させることができます.Z 三軸シヌソイド振動試験とブロードバンドランダム振動試験クラシック (半シナス,トラペゾイド,シール歯波) パルスとショック応答スペクトル試験で完了します.
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s2) | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) |
移動する コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

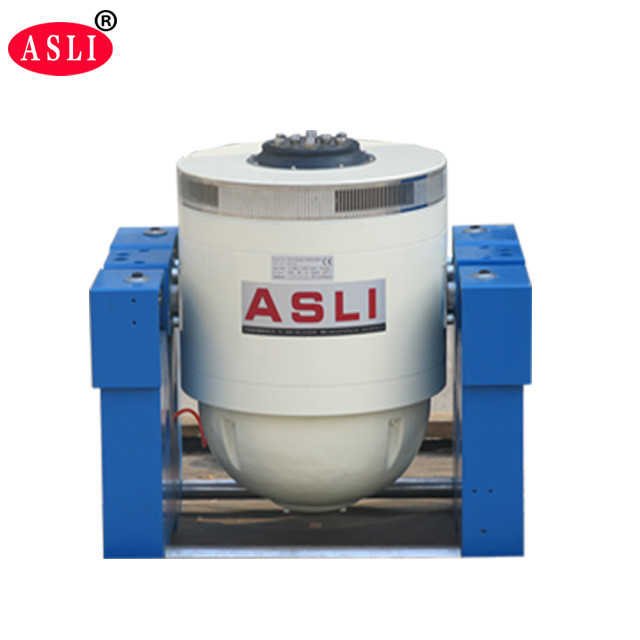

電気ダイナミックシェイカーの特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5新しいチャクトデザインで冷却効果を高めます
電気動力学振動装置の垂直拡張装置の技術パラメータ:
私たちは長い歴史のテスト機器メーカーです. 過去28年間,私たちは環境テスト機器のシミュレーションと機械的振動とショックテストマシンに専念しました.垂直・水平振動 電動力学型 高周波シェイカーのテーブルは我々のスター製品ですこの機械のCE認証を取得しました
ダイナミック・エレクトロダイナミック・シェイカーの 3 つの異なる軸 プログラム可能な産業振動テスト機器について質問がある場合は,私達に連絡してください,ありがとう
6000N 水平振動試験装置 サイナスランダムフォースのための空気冷却
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 定速 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (Kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

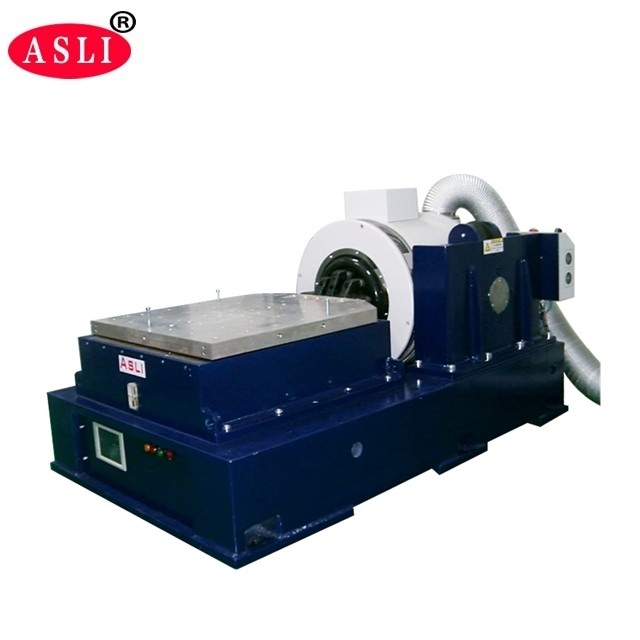

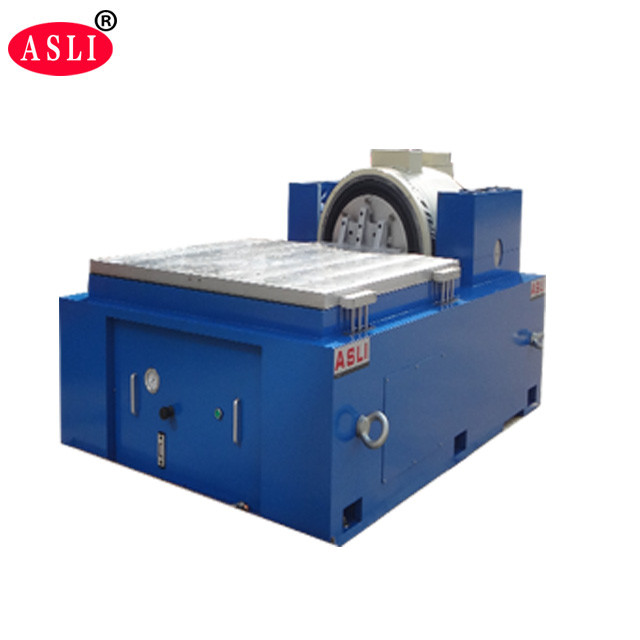

技術パラメータ振動試験装置 水平拡張装置:

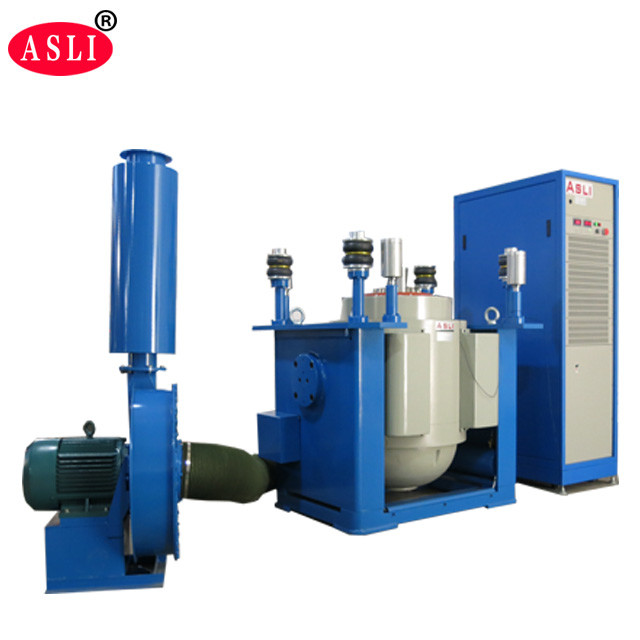

技術パラメータ振動検査機垂直拡張器:
パッケージについてショックテスト機:
PPフィルムが先になり 機械とケースの間に10mmの泡があり 外側は標準的な輸出複合材ケースです
試験機器に関する展示:
振動シェイカーの質問があれば 連絡してください ありがとうございました
