1000kg.f刺激力の電動振動試験システム1.8m/s
Product Details
| サインフォース: | 6000N | スピード: | 1.8m/s |
|---|---|---|---|
| 変位: | 25mm | 頻度: | 3〜3500Hz |
| 読み込み: | 180kg | 加速度: | 100g |
| アーマチュア: | 450mm | ブランド: | アスリ |
| テーブルサイズ: | 500x500mm | ||
| ハイライト |
1000kg.f振動試験システム,振動試験システム1.8m/s,1000kg.f振動テーブルの試験装置 |
||
Product Description

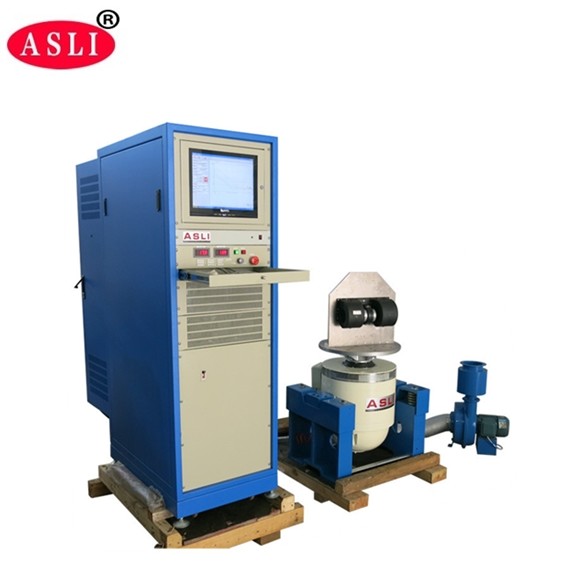

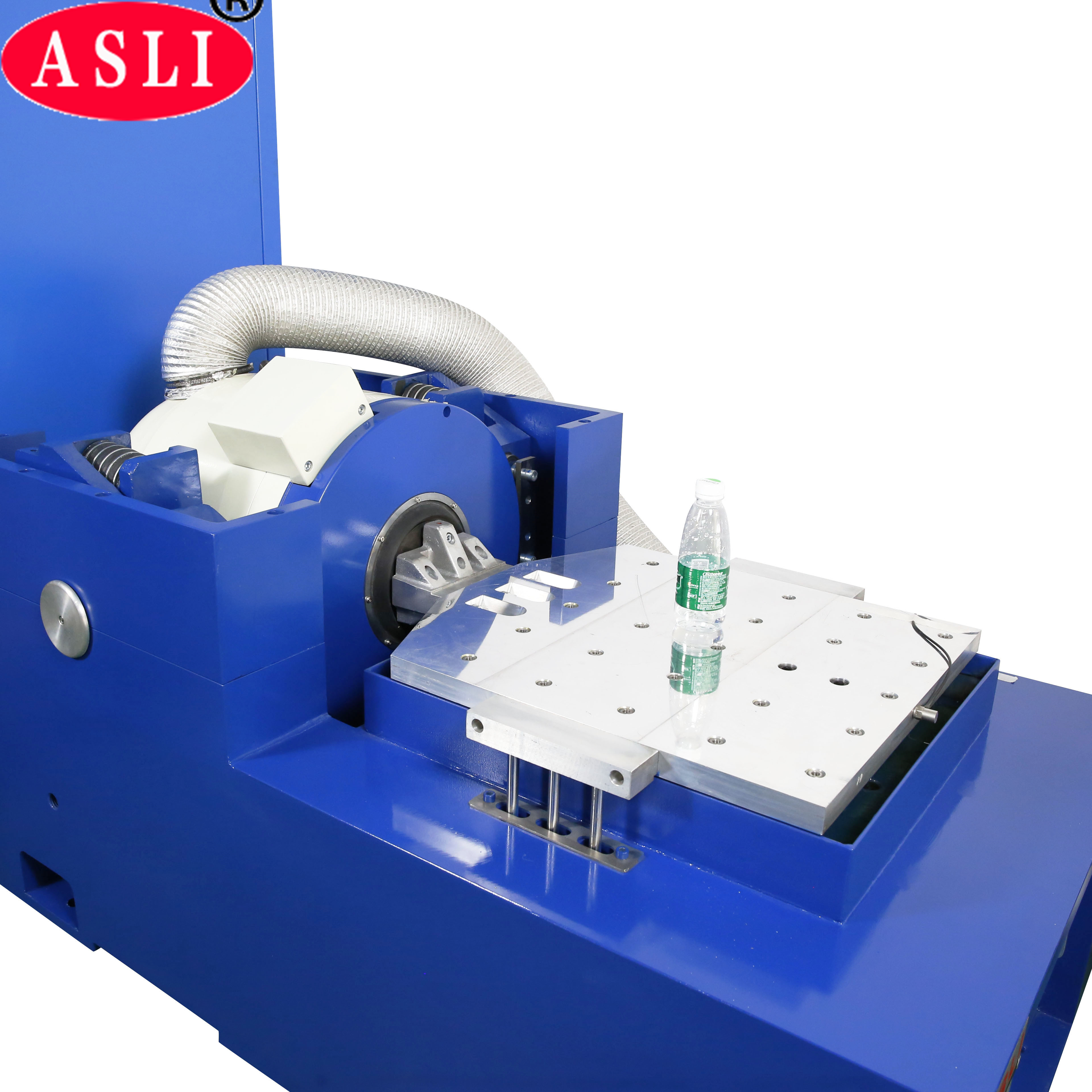

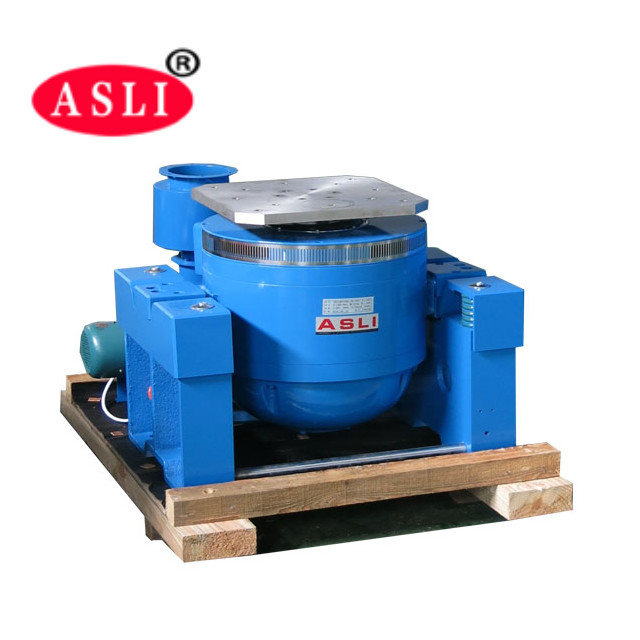

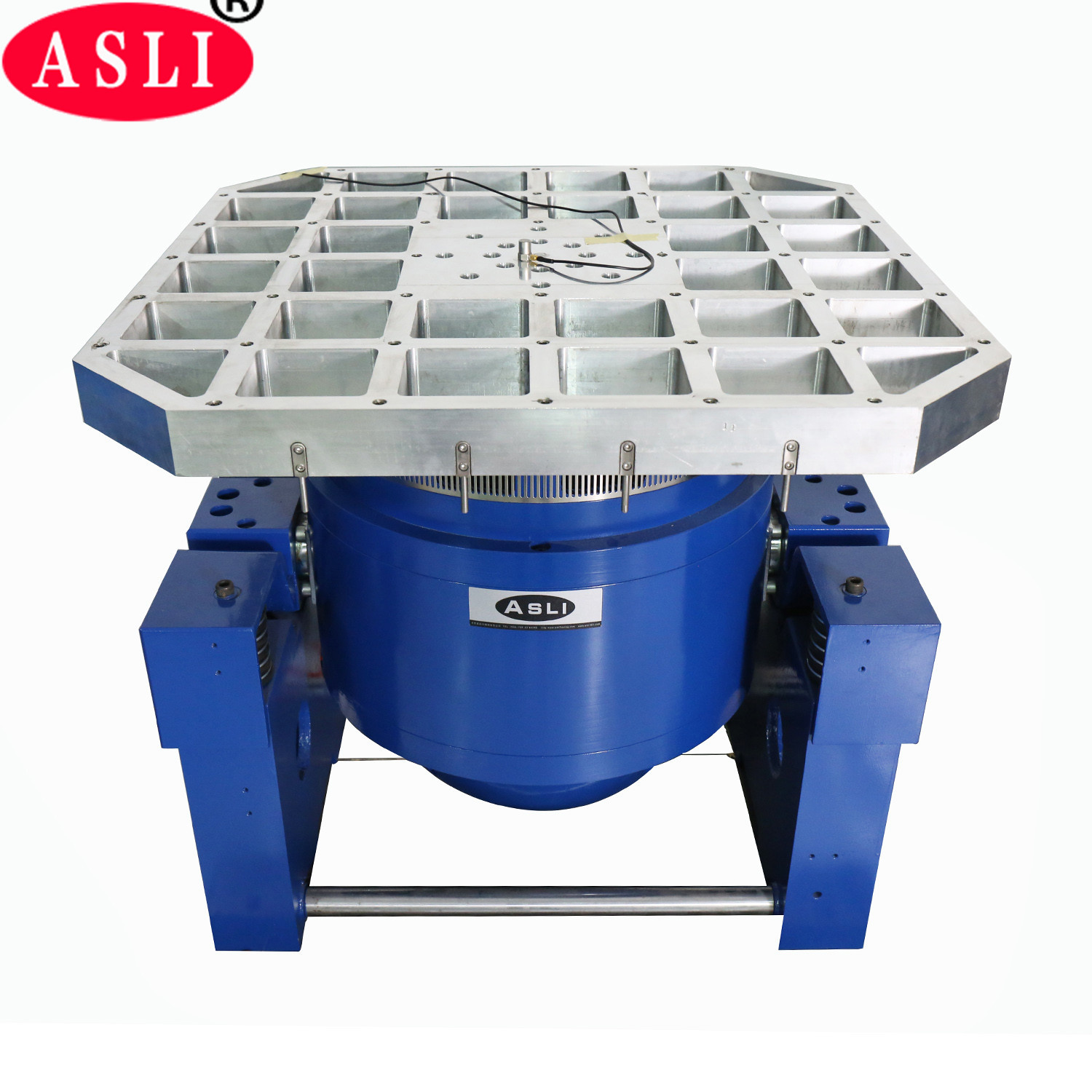

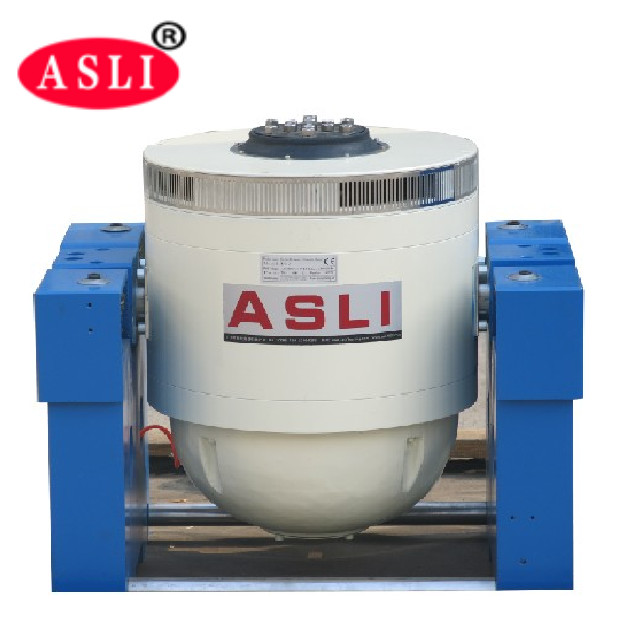

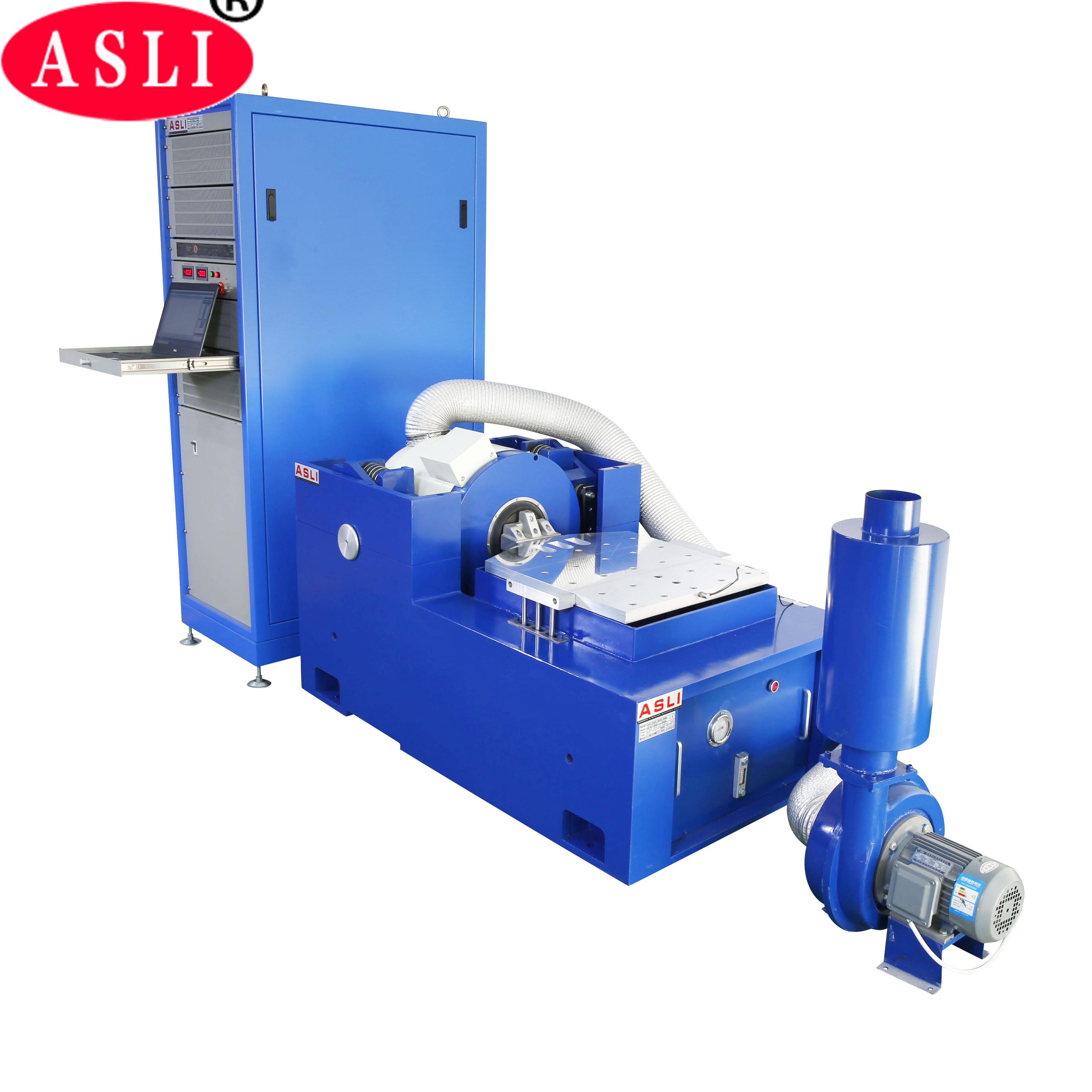

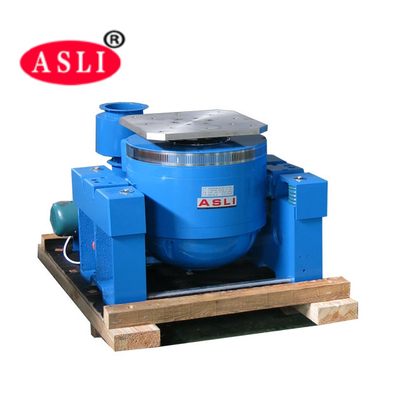

1000kg.f 励磁力振動試験システムは、サイン波、ランダム、衝撃試験を高い精度と信頼性で実行できるように設計されています。この電磁振動シェーカーシステムは、防衛、航空、宇宙、通信、エレクトロニクス、自動車、家電業界で広く使用されています。早期の故障検出、実際の作業条件のシミュレーション、構造強度試験のために設計されています。
本システムは、サイン波、FM、スイープ、プログラム可能、周波数逓倍、対数、最大加速度、振幅変調、時間制御機能をサポートしています。シンプルな固定加速度および固定振幅モードを備えた完全なコンピューター制御を提供します。各ユニットは、安定した性能と信頼性の高い品質を確保するために、3ヶ月間の連続無故障運転試験を受けています。
| 項目 | 説明 |
|---|---|
| サイン波励磁力 | 10000 N |
| 衝撃力 | 20000 KN |
| 周波数範囲 | 5–3000 Hz |
| 変位 | 51 mm |
| 最大速度 | 1.8 m/s |
| 最大加速度 | 981 m/s² (無負荷時) |
| アーマチュア径 | 200 mm |
| 許容負荷トルク | >300 N・m |
| 有効アーマチュア質量 | 6 kg |
| 最大負荷容量 | 100 kg |
| 磁気漏洩 | ≤1 mT |
| 軸方向振動絶縁周波数 | <3 Hz |
| 負荷取り付け | M8ステンレス鋼インサート 16個 |
| 寸法 (長さ×幅×高さ) | 850 × 665 × 760 mm |
| 概算重量 | 990 kg |
以下の表は、自動車バッテリーEN50604 / IEC62133 / UN38.3振動試験ベンチシリーズの仕様を示しており、実験室での試験用途に適しています。
| モデル | 定格サイン波励磁力 (N) | 定格ランダム励磁力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | ムービングコイル (Kg) | ムービングコイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- 高次の軸共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- 低磁束漏洩、コンパクトな構造、合理的なレイアウトを持つ二重磁気回路設計。
- 高い偏心負荷容量のための、ストレートで輸入志向の複合ボディ剛性配向を持つロッカーロッドローラーベアリング。
- ホルモン使用専用のトランションアイソレーションベース、便利な移動設置。
- 高度な技術ムービングシステムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果を向上。
- ベアリング小バルーンの静剛性と動剛性が、振動テーブルの支持能力を高め、低周波数性能を向上させます。
Product Highlights
ASLI 1000kg.f 電気力学的振動試験システムは、6000N の正弦力、1.8m/s の速度、3 ～ 3500Hz、180kg の荷重を提供します。防衛、航空、エレクトロニクス、自動車のテストに最適です。耐久性、信頼性、カスタマイズ可能。
