MIL STD 810 と IEC/EN/AS 60068 に基づいて2.27 電動力学振動シェーカーシステム
電気動力シャイカーの価格:
我々は,電気振動シリーズ製品の製造者, "二重磁気回路構造"を採用",自己生成の骨格アクションサークル","空中サポート"と"ローラーベアリングと線形ガイド""トランニオン隔離" 先進的な近代技術
X,Y,Zの三軸シヌソイド振動テストとブロードバンドランダム振動テストで完了することができます.
高周波振動テスト器 広く使用
国防,武器,航空,航空宇宙,通信,電子機器,電気機器,通信
家庭用電器およびその他の分野. --- 産業用シェイカーの振動テスト
半シナス波ショック試験特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー・ラッド・ローラー・ベアリング ストレート・インポート型複合体 身体の硬さ方向性,変な負荷容量
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブル容量を高め,低周波のパフォーマンスを向上させる.
MIL STD 810 と IEC/EN/AS 60068 に関する技術パラメータ2.27 電動力学振動シェーカーシステム
| モデル | 定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
指定速度 (m/s) | 定額 代替 (p-p) mm |
最大荷重 (kg) | 移動コイル (Kg) | サイズ 移動コイル (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
振動システム (ES-10)
1 工業用電動力学振動振動装置の技術パラメータ:
(1) 定数力:シナス力 10000N;ランダム力 10000N;衝撃力 10000N
(2) 周波数範囲: 5 Hz から 3500 Hz 固定周波数,前後にスワイプ,シナス,ランダム,ショック
(3) スウィープ周波数モード:線形,対数,前後スウィープ,固定周波数
(4) スウィープ周波数回: 1 から 32767
(5) スウィープ周波数時間:固定周波数/シングル 1-3600mins,スウィープ周波数曲線が表示できます.
(6) 最大加速 1000m/s 2 (負荷なし)
(7) 最大速度:1.8m/s
(8) 最大移動力:51mmp-p (負荷なし),ダブルピーク
(9) 衝撃移動: 51mm
(10) 移動コイルの重量: 14 kg
(11) 振動方向:垂直+水平振動
(12) 振動波:シナス,ランダム,ショック
(13) 移動コイル直径: Φ240 mm
(14) 振動システム寸法 (mm):W1046*H660*D783mm
(15) 振動システム重量: 900kg

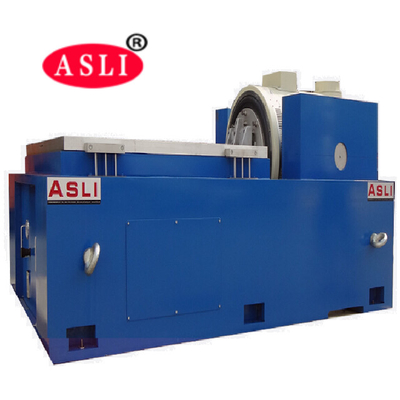

振動試験機械に関する水平スタンドの特徴:
より高い加速と作業頻度を実現するために,すべての機械ベンチの負荷能力とパフォーマンスを向上させる.
横軸ベンチと振動ベンチは 統合型で 完璧な構造で 設置・調整が便利です
静的圧線,V形,傾き耐性,偏差負荷耐性がある
組み込みオイルポンプ 構造が良く操作が簡単
振動試験装置の設置要求:
(1) ユーザーは,非常に重い機器を移動するためにフォークリフトとシフトツールを準備する必要があります.また,確認してください
ドアは機器を入れられるほど大きい
(2) 機械の操作環境は,室温と良質な換気状態でなければならない.作業エリアにエアコンを設置することを強くお勧めします.機械の空間距離
左/右/後ろは最小700mm,前は最小1500mmでなければならない.
大力電動振動シェイカーのパッケージ:
PPフィルムが先になり 機械とケースの間に10mmの泡があり 外側には標準的な輸出複合材ケースがあります
