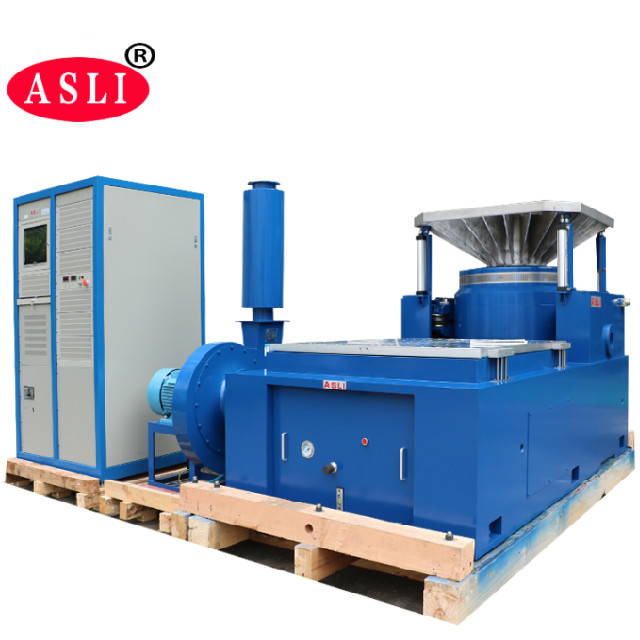

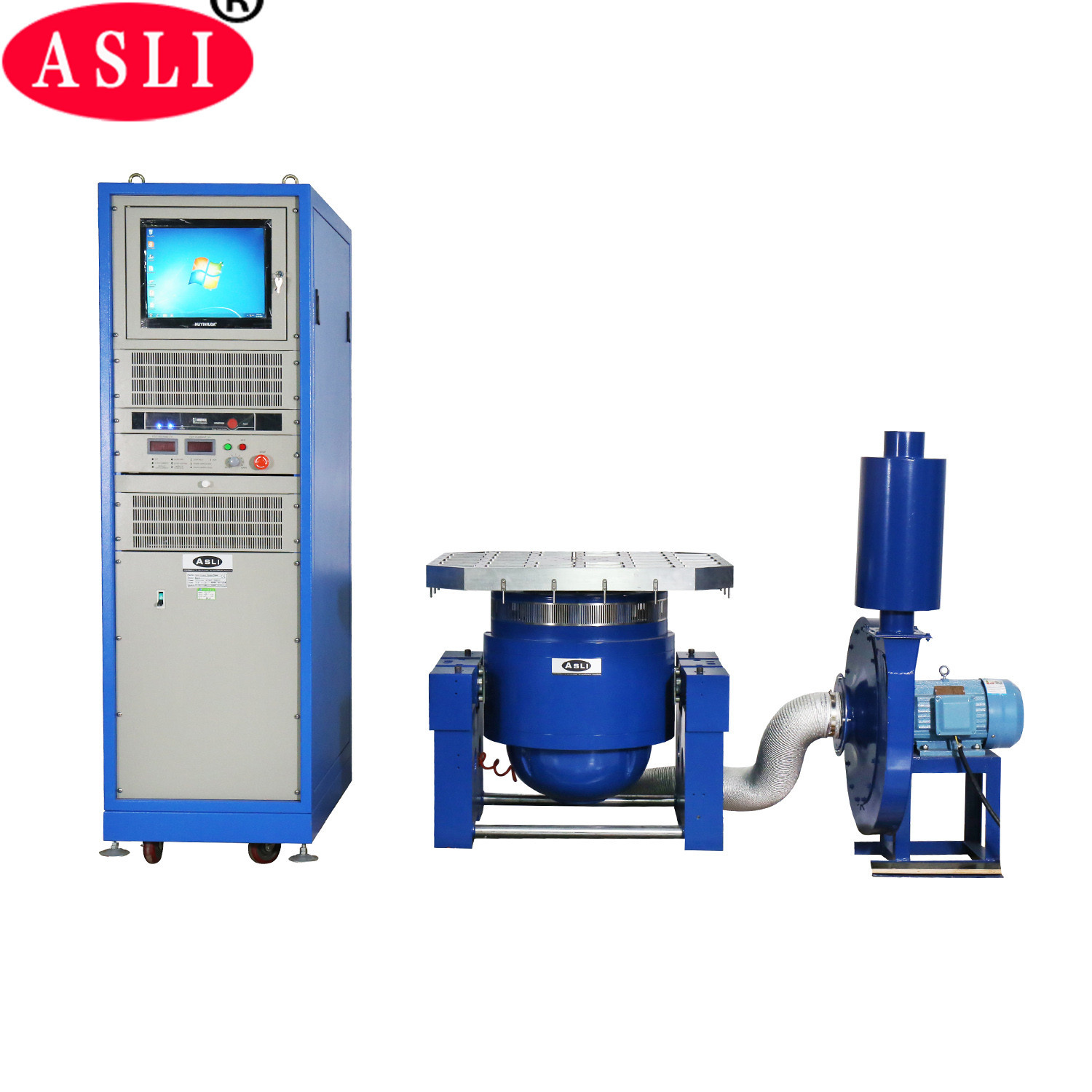

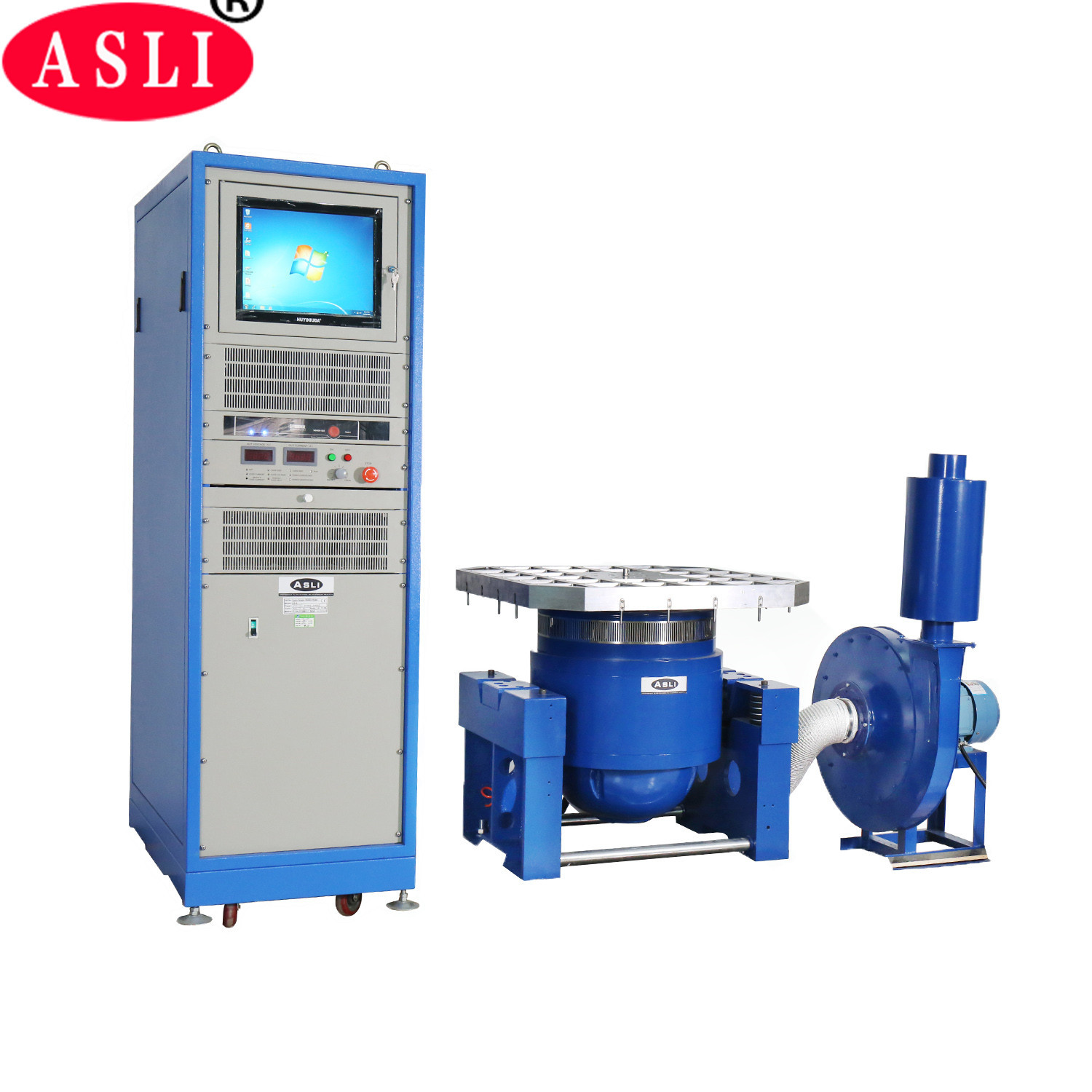

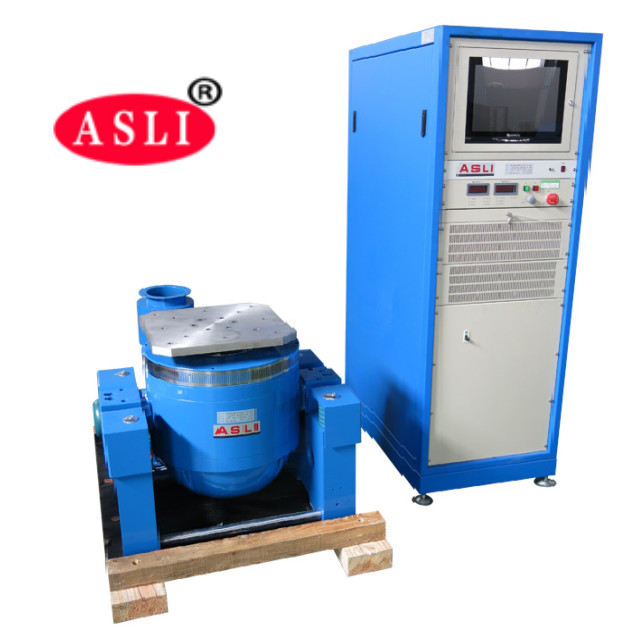

3 軸 大力振動試験システム MIL-STD / DIN 規格に準拠する
我々は,製造しています3 軸 大力振動試験システム MIL-STD / DIN 規格に準拠する"二重磁気回路構造"",自己生成の骨格動作円"",空中サポート"および"ローラーベアリングと線形ガイド"を採用したシリーズ製品,"トランニオン隔離" 先進的な近代技術と特殊技術X,Y,Z 三軸シヌソイド振動試験とブロードバンドランダム振動試験で完了できます.脈動とショック応答スペクトル試験.
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s2) | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) |
移動する コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
電気ダイナミックシェイカーの特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5新しいチャクトデザインで冷却効果を高めます

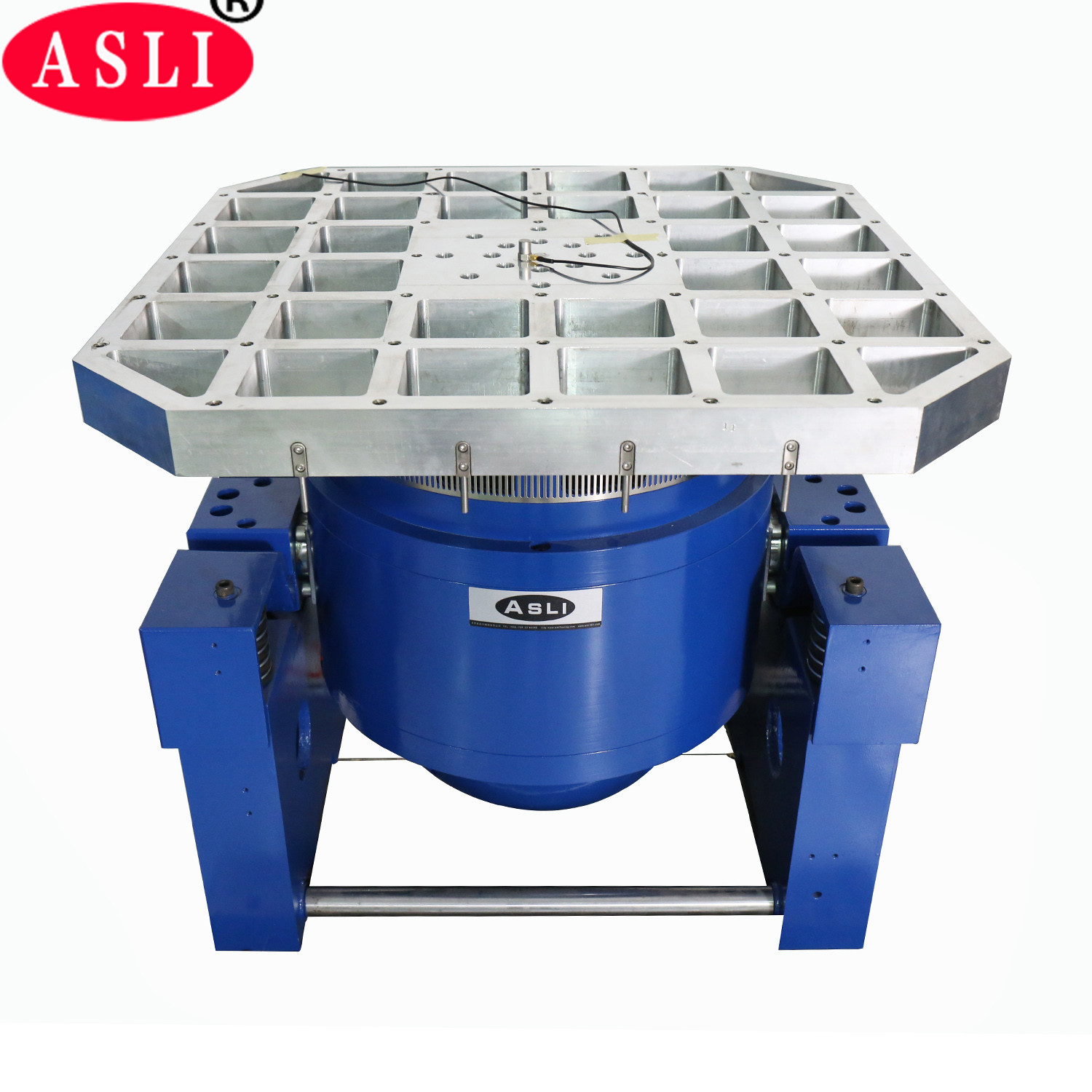

電気動力学振動装置の垂直拡張装置の技術パラメータ:
私たちは長い歴史のテスト機器メーカーです. 過去28年間,私たちは環境テスト機器のシミュレーションと機械的振動とショックテストマシンに専念しました.垂直・水平振動 電動力学型 高周波シェーカーテーブルは我々のスター製品ですこの機械のCE認証を取得しました
ダイナミック・エレクトロダイナミック・シェイカーの 3 つの異なる軸 プログラム可能な産業振動テスト機器について質問がある場合は,私達に連絡してください,ありがとう
6000N 水平振動試験装置 サイナスランダムフォースのための空気冷却
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 定速 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (Kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
技術パラメータ振動試験装置 水平拡張装置:
技術パラメータ振動検査機垂直拡張器:
パッケージについてショックテスト機:
PPフィルムが先になり 機械とケースの間に10mmの泡があり 外側は標準的な輸出複合材ケースです
試験機器に関する展示:
振動シェイカーの質問があれば 連絡してください ありがとうございました
