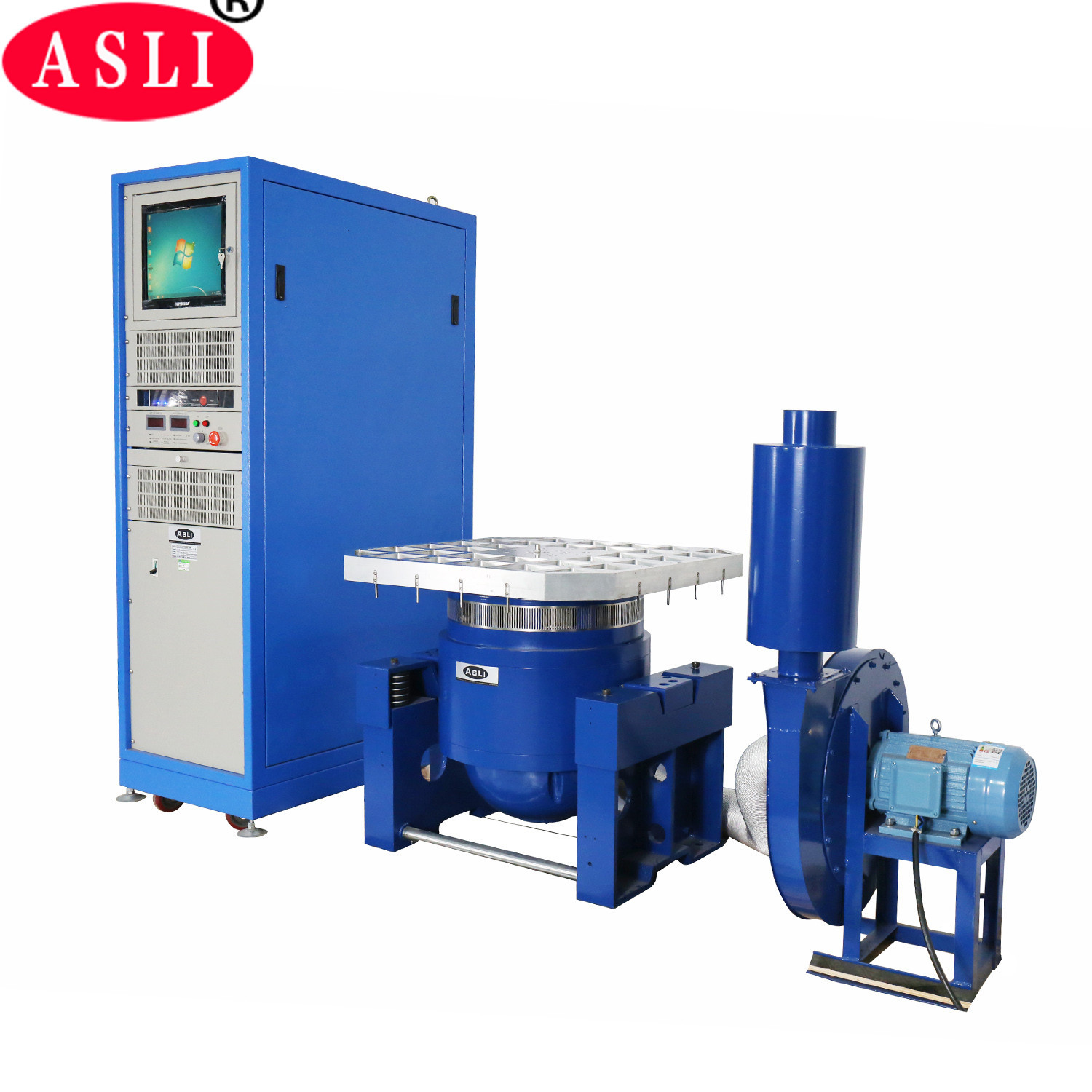

10KN XYZの軸線の振動電動機械シェーカーのテーブル
Product Details
| 正弦力: | 3000N〜200000N | 振動方向: | 垂直振動またはx、y、z |
|---|---|---|---|
| スピード: | 1.8m/秒 | 頻度: | 3～3500HZ |
| 加速度: | 100G | 変位: | 25mm〜100mm |
| ハイライト |
電動機械シェーカーのテーブル,10KN機械シェーカーのテーブル,XYZの軸線の振動電動シェーカー |
||
Product Description

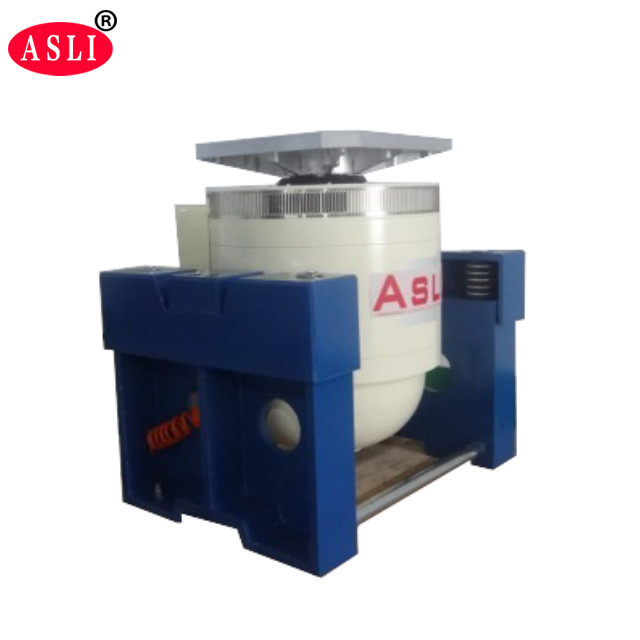

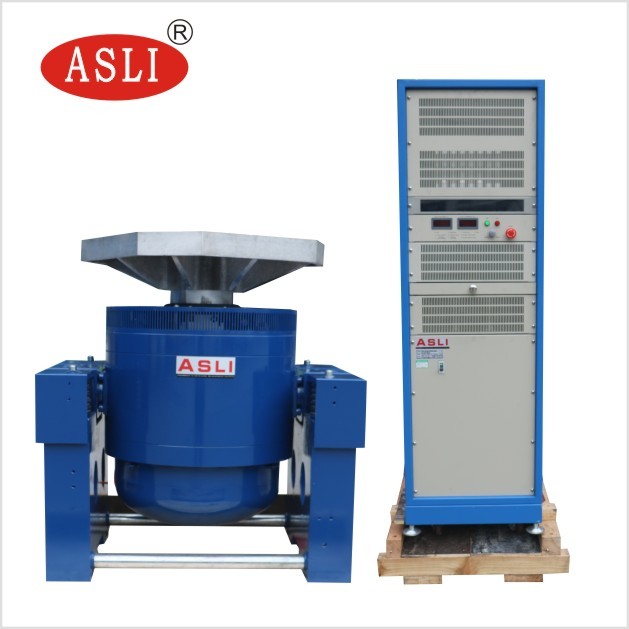

10KN XYZ軸振動電動機械振動テーブルは,高周波振動テストシステムで,精密で多軸シミュレーションのために設計されています.ブロードバンドランダム振動X,Y,Z軸のクラシックパルスショックテストにより,厳格な環境と信頼性テストのための汎用的なソリューションとなっています.
このシステムには 二重磁気回路構造 自動生成の骨格動作回路 空中サポートローラーラーリングこれらの設計機能は,製品検証のための現実の振動とショック条件の正確な複製を可能にします.
この電気力学振動シェイカーは,厳格な振動と衝撃試験基準を必要とする産業に広く使用されています.
- 国防・武器システム
- 航空宇宙工学
- 通信と電子機器
- 電気家具と家電
- 産業用製品の資格と信頼性の試験
X,Y,Zの三軸シヌソイド振動テスト,ブロードバンドランダム振動テスト,クラシックパルステスト (半シヌス,トラペゾイド,ショックレスポンススペクトルテスト.
- 設計が良く 円形構造で 高い軸共振周波数で
- 2磁気回路設計 磁気流の漏れが低く コンパクトな構造と合理的なレイアウト
- 輸入型複合体ボディの硬さ方向性を持つロックラッドローラー,優れた偏心負荷能力を備える.
- トランニオン隔離基盤 振動隔離専用 便利な移動式設置
- 先進的な移動システム技術で ダイナミック・サークルの高い信頼性を保証します
- 持続的な動作のために冷却効果を高める新しい管設計
- ローヤリングの静的硬さと動的硬さにより,気球を最小限に抑え,振動テーブル容量を高め,低周波性能を向上させる.
次のパラメータは,MIL STD 810とIEC/EN/AS 60068に準拠するES-10モデルに適用されます.2.27 電動力学振動振動装置に関する規格
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3 円3000 | 1.8 | 51 | 270 | 14 | Φ240 |
- 定数力:シナス力 10000N;ランダム力 10000N;衝撃力 10000N.
- 周波数範囲: 5 Hz から 3500 Hz 固定周波数,前後スイープ,シナス,ランダム,ショック
- スウィープ周波数モード: 線形,対数,前後スウィープ,固定周波数
- スイープ周波数 タイム: 1から32767
- スウィープ周波数時間:固定周波数/シングル 1~3600分; スウィープ周波数曲線が表示される.
- 最大加速: 1000 m/s2 (負荷なし)
- マックス速度 1.8m/s
- 最大移動量: 51 mm p-p (負荷なし) 倍ピーク
- 衝撃の移動: 51mm
- 移動コイルの重量: 14 kg
- 振動方向:垂直+水平振動
- 振動波:シナス,ランダム,ショック
- 移動コイル直径: Φ240 mm.
- 振動システムの寸法 (mm):W1046 × H660 × D783 mm.
- 振動システム重量 900kg
- 機械ベンチの負荷能力と全体的なパフォーマンスを向上させ,より高い加速と作業頻度を可能にします.

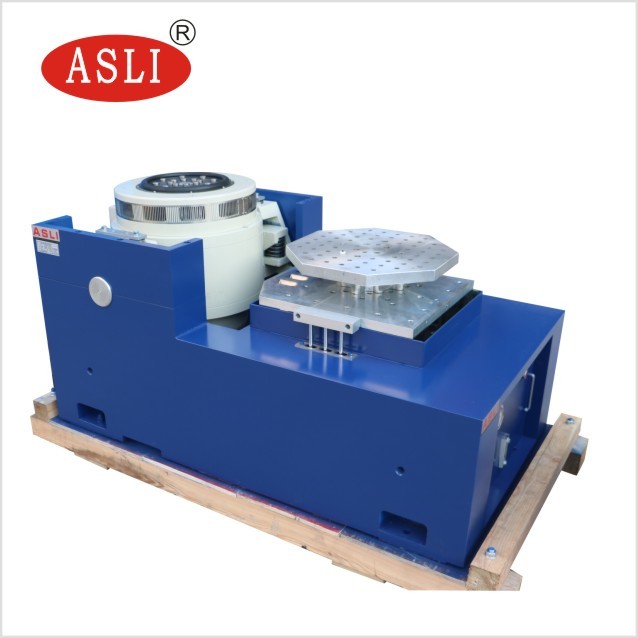

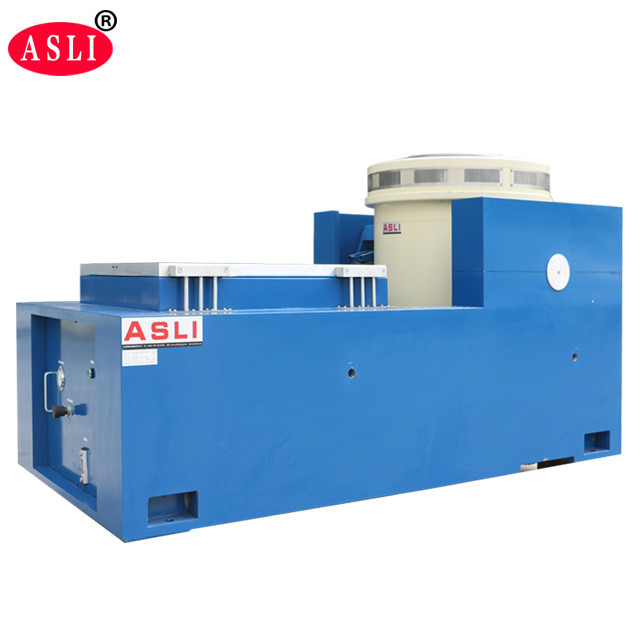

- 横軸ベンチと振動ベンチは,安定した構造を備えた統合型であり,設置と調整に便利です.
- 静的圧力コースは,斜面に耐性があり,バイアス負荷に耐性があります.
- 組み込みオイルポンプ 結構が良く操作が簡単です
- 使用者は,非常に重いため,機器を移動するためのフォークリフトとシフトツールを準備する必要があります. 機器が通過できるようにドアが十分に広いことを確認してください.
- 作業環境は室温で,良質な換気が必要です.作業エリアにエアコンを設置することが強く推奨されています.最低空隙:左,右,右,右,左,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,右,そして裏側; 前に1500mm
システムは最初にPPフィルムに包み,その後機械とケースの間に10mmの泡で保護され,最後に標準的な輸出複合材ケースに詰め込まれます.
試験器具の分野に28年の焦点を当てて 4年間の輸出経験を持つ工場です
一般的に約20日. 完成品が在庫にある場合,3日以内に出荷を準備できます. 生産のリードタイムが特定の項目と注文量に依存していることをご注意ください..
保証期間を経て,当社のプロフェッショナル・アフターセールス・サービスチームは,お客様が当社の製品を使用する際に遭遇した問題を解決するために技術的サポートを提供します.客の問題や苦情をプロフェッショナルで迅速に処理する.
サービス:OEMサービス,デザインサービス,および購入者ラベルサービス.品質:各機器は100%の品質検査とテストを受けます.完成品は出荷や配送前に第三者の校正機関を通過する必要があります.
製品が安装・操作が簡単なら,顧客は操作・メンテナンスのマニュアルから設置・使用を学ぶことができます.顧客は,インストールと操作を学ぶためにASLi工場を訪問することができますエンジニアはパスポートを持っており 海外で現場でのサポートを受けることができます
環境室,温度 (湿度) 室,PCT/ハスト室 (高度加速式ストレス試験室),ESS室,ウォークイン安定室,真空炉,高度室振動試験システム機械的なショックテスト機 環境結合振動室など
私たちは,新規の顧客を歓迎します 私たちの工場を訪れ,人前で振動器シェイカーのテーブルを見る.任意の問い合わせのために,私達に連絡してください.
