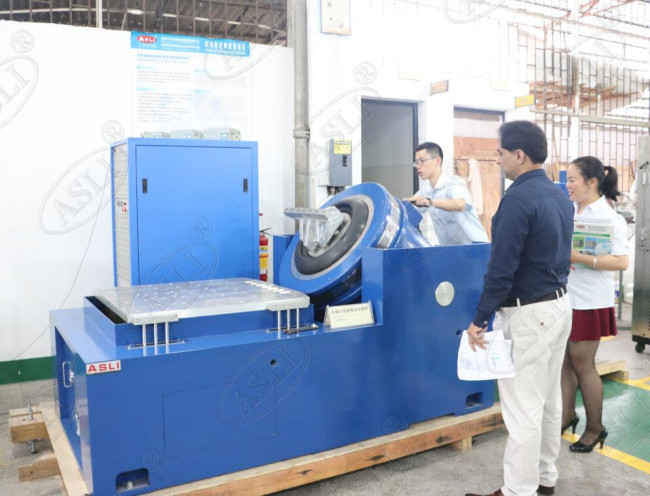

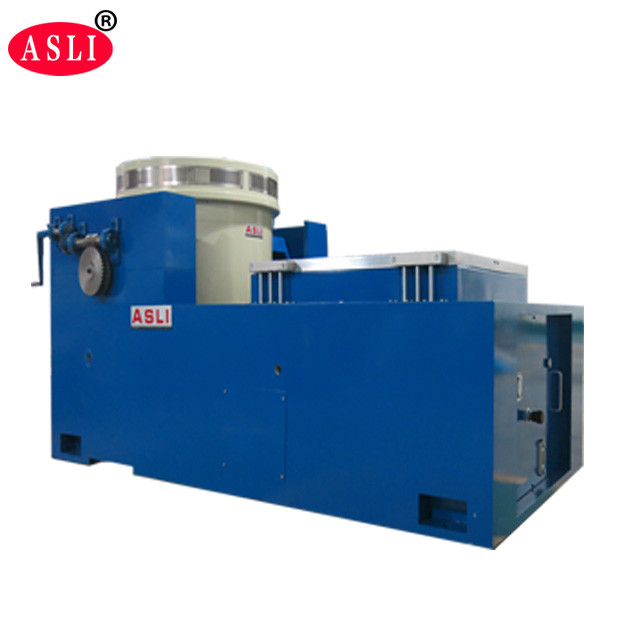

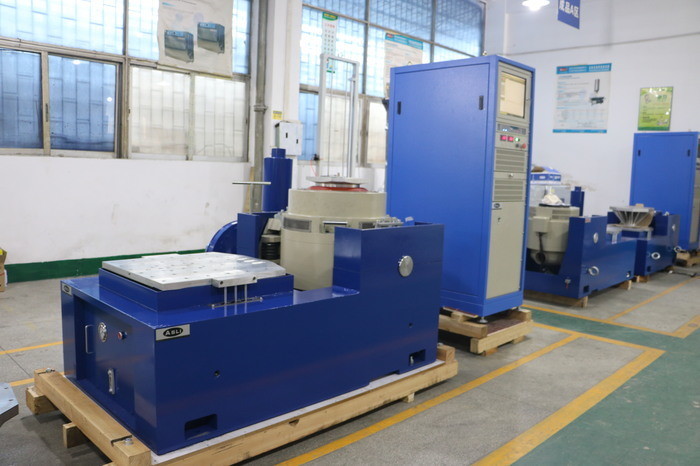

空気は1000 x 1000mmの振動のテーブルが付いている40KN振動シェーカーの試験制度を冷却した
Product Details
| サインフォース: | 40kn | スピード: | 1.8m/s |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3〜2000Hz |
| 読み込み: | 500KG | 加速度: | 100g |
| アーマチュア: | 450mm | テーブルサイズ: | 1000 x 1000mm |
| ハイライト |
40KN振動シェーカー システム,空気によって冷却される振動シェーカー システム,1000x1000mmの振動シェーカーのテーブル |
||
Product Description
振動テーブル1000×1000mmを備えた空冷40KN振動試験システムは、垂直および水平励振の両方に対応する高周波電磁振動試験ソリューションです。製品およびパッケージ設計の共振周波数の評価、および流通中または使用環境で発生するランダム振動のシミュレーションに広く使用されています。システムは操作が簡単で、政府、業界、および企業の仕様に従って幅広い振動試験を実行できます。
シェーカーは、試験対象の構造を励振するための振動試験に使用される電磁装置です。モーダル試験または耐久試験に一般的に使用されます。振動シェーカーは、さまざまな試験要件に合わせてさまざまな設計で利用できます。
- コンパクトで洗練されたデザインの試験チャンバーと冷凍システムを組み合わせた構造で、独立したコンソールを備えており、操作が便利です。
- オリジナルの冷凍コンプレッサーユニットとその主要な付属品は海外から輸入されています。
- 温度と湿度のプログラムを自動制御できる輸入LCDカラータッチスクリーンコントローラー。
- RS-232通信インターフェースを装備。お客様のユニークな要求を満たすために、優れた冷却性能を確保するために、さまざまなモデルの振動試験ベンチから選択できます。
- 熱と空気のシールシステム — この振動ベンチは、機械的振動、信頼性試験装置、および衝撃振動の顕著な効果も誇っています。
梱包振動テーブル / 自動車部品用振動テーブルテスター
| モデル | 定格正弦波フォース (N) | 定格ランダムフォース (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | ムービングコイル (Kg) | ムービングコイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
シェーカーは、包括的な環境および振動試験のために、温度湿度試験チャンバーと組み合わせて使用することもできます。
| モデル | THV-408(A～F) |
|---|---|
| 内部寸法 | W600 × H850 × D800 (mm) |
| 外部寸法 | W850 × H1950 × D2100 (mm) |
| 温度範囲 | 低温: (A: 25℃; B: 0℃; C: -20℃; D: -40℃; E: -60℃; F: -70℃) 高温: 100℃ (150℃) |
| 湿度範囲 | 20%–98% R.H. (10%–98% R.H. / 5%–98% R.H. は特別なオプション条件で、除湿機が必要です) |
| 温度と湿度の分析精度 / 分布均一性 | 0.1℃; 0.1% R.H. / ±2.0℃; ±3.0% R.H. |
| 温度と湿度の制御精度 | ±0.5℃; ±2.5% R.H. |
| 温度上昇 / 低下速度 | 温度上昇 約0.1–3.0℃/分 / 温度低下 約0.1–1.5℃/分 (低下速度最小1.5℃/分は特別なオプション条件です) |
| 内部および外部素材 | 内箱の素材はSUS 304#ステンレス鋼; 外箱はステンレス鋼または塗装されたSEE冷間圧延鋼。 |
| 断熱材 | 耐高温性、高密度、ホルムアルデヒドフリー、酢酸エチル発泡断熱材 |
| 冷却システム | 風冷または水冷 / 単段コンプレッサー (-40℃)、二段コンプレッサー (-70℃) |
| 保護装置 | ヒューズレススイッチ、コンプレッサー過負荷保護スイッチ、高低圧冷媒保護スイッチ、過湿度・過温度保護スイッチ、ヒューズ、故障警告システム、水ショートストレージ警告保護 |
| オプションアクセサリー | 操作穴付き内扉 (オプション)、記録計 (オプション)、浄水器、除湿機 |
| 振動試験装置 | お客様の試験条件に応じて適切な振動試験ベンチを選択してください。技術パラメータについては、このカタログの電磁型振動試験機のパラメータを参照してください。 |
| 電源 | AC380V 3相5線、50/60Hz |
- 優れた設計のダイナミックサークルスケルトン、より高いステージ軸共振周波数。
- 二重磁気回路、低磁束漏れ、コンパクトで合理的な構造。
- ロッカーロッドローラーベアリングストレートおよび輸入指向の複合ボディ剛性配向、偏心負荷容量。
- ホルモン使用専用のトラニオンアイソレーションベース、便利な移動設置。
- ダイナミックサークルの高信頼性を確保する高度なテクノロジー移動システム。
- 冷却効果を高める新しいダクト設計。
- ベアリングの静剛性と動剛性の小さなバルーン、振動テーブルの支持能力を高め、低周波性能を向上させます。
Product Highlights
空冷40KN振動シェーカー、1000x1000mmテーブル、3-2000Hz、荷重500kg、加速度100g。モーダル試験や耐久試験に最適です。インポートされたタッチ スクリーン コントローラー、R232 インターフェイスを備え、恒温恒湿槽と組み合わせて包括的な信頼性テストを実現します。
