電動振動試験機の大会ミルSTD 810GおよびミルSTD 202H
Product Details
| サインフォース: | 30000n | スピード: | 1.8m/s |
|---|---|---|---|
| 変位: | 100mm | 加速度: | 100g |
| 頻度: | 3〜3500Hz | 力: | 380V 3位相 |
| 基準を満たす: | ミルSTD 810GおよびミルSTD 202H | ||
| ハイライト |
380v振動試験機,電動振動試験機,ミルSTD 810Gの振動試験装置 |
||
Product Description

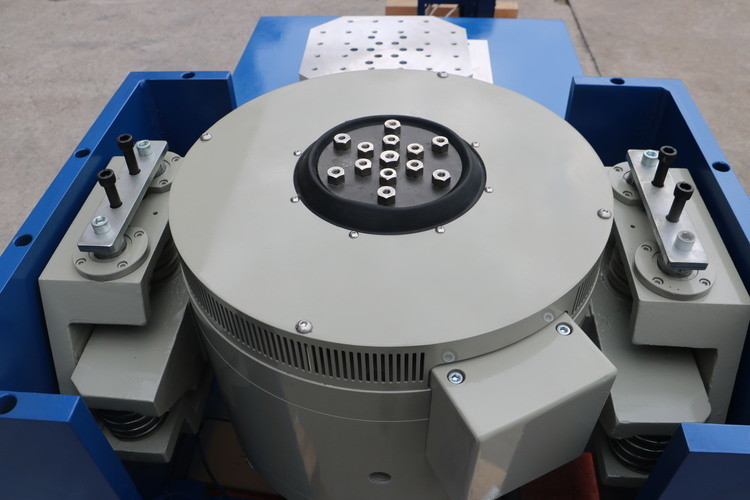

ASLIは,電動学高周波振動テストマシンシリーズ製品のメーカーです. 私たちのシステムは,二重磁気回路構造を含む先進技術で構築されています.自作した骨格のアクション・サークルこの機械は,X,Y,Z3軸のシヌソイド振動テスト,ブロードバンドランダム振動テスト,そしてクラシックパルステスト (ハーフ・シネ)衝撃反応スペクトル検査も行われました.
これらの製品は 国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電産業に広く使用されています.

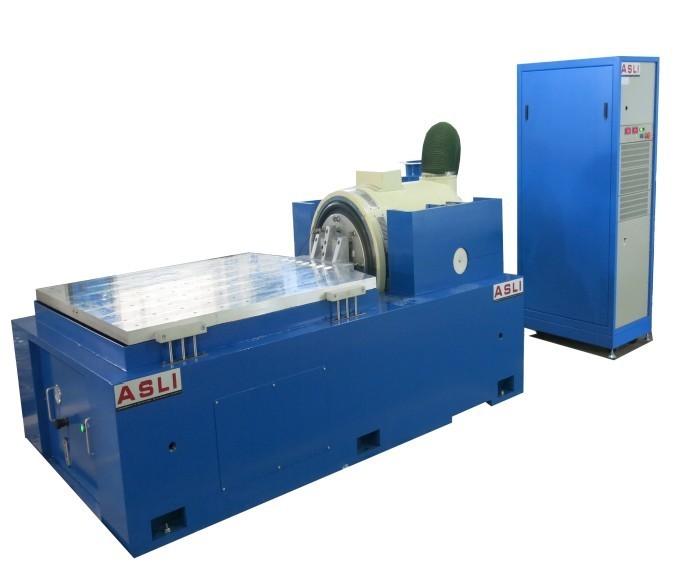

ES-3A振動テストをPDFでダウンロード裸の製品,個別パッケージ,フルパレット負荷,またははるかに大きなキャストシステムをテストするかどうかは別として,ASLIは,テスト要件に適した振動システムモデルを持っています.ASLIの水平振動システムは,広範囲の水平振動テストを行います.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 設計されたダイナミック・サークル・スケルトン 高段の軸性共振周波数
- 2磁気回路設計 磁気流の漏れが低く コンパクトな構造と合理的なレイアウト
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体体硬さ方向性で,優れた偏心負荷能力を備えています.
- トランニオン隔離基盤 振動隔離専用 便利な移動式設置
- システム全体に組み込まれた先進技術で ダイナミック・サークルの高い信頼性を確保します
- 冷却効果を高める 新しいチャネルデザイン
- ローヤリングの静的硬さと動的硬さ,小さな気球効果により,振動テーブル容量を高め,低周波性能を向上させる.
- 小さい積載台では,より高い加速と作業頻度が実現され,積載能力と機床全体の性能が向上します.
- 横軸ベンチと振動ベンチは完璧な構造を持つ統合型で,設置と調整が便利です.
- 静的圧線,V形,傾斜耐性,偏差負荷耐性がある
- 構造が良く操作が簡単です
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5・1000 51500円 5・2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5・1000 5・1400 5・2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5・1000 51500円 5・2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5・1000 5 円1200 5・2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 円800 5・1000 51500円 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5・1000 51500円 5・2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5・1000 51300円 51500円 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 円800 51100円 5・1400 | 126 168 210 |
VTの垂直拡張ベンチと指定されたクランプは,正確な計算と精巧な設計で,顧客が完璧な構造に基づいて最高の性能を得ることを保証します.高品質の材料優れた工芸品です
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (ラウンドベンチ) | 220 | 350 | Φ1200 |
電気力学振動テストマシン (MIL-STD-810GとMIL-STD-202H対応) に関する質問があれば,私達に連絡してください.
