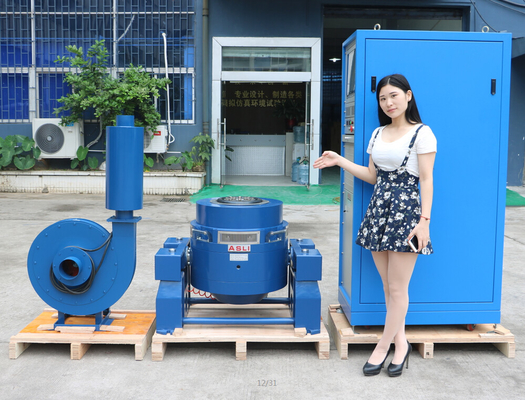

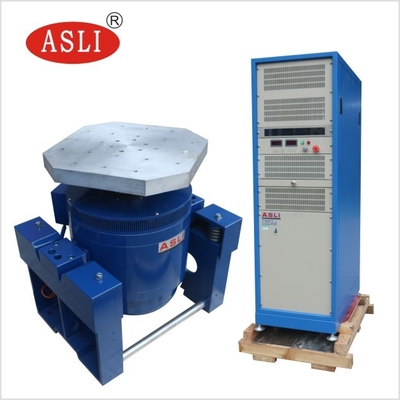

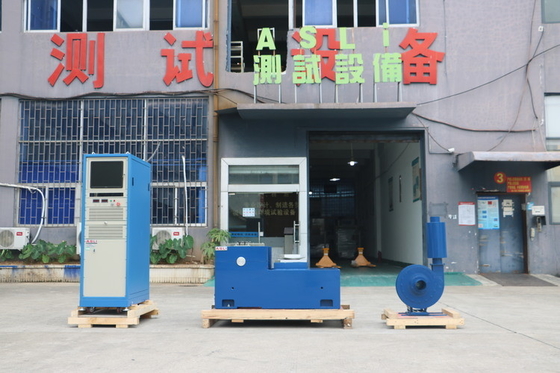

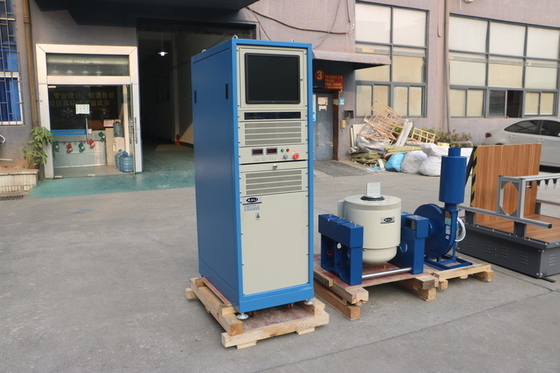

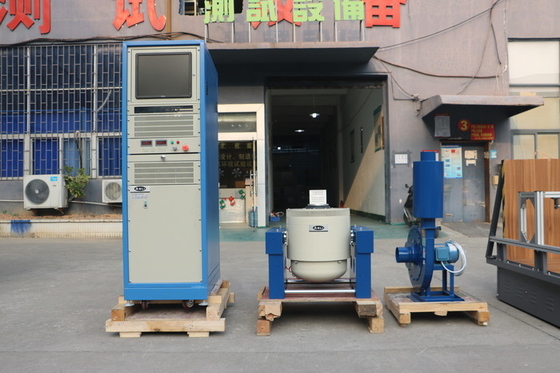

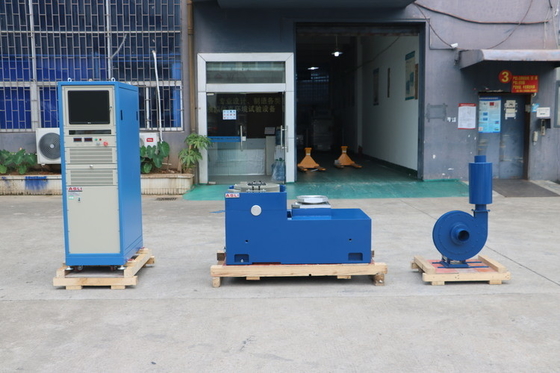

PCB板および他の電気プロダクトのための小さい電動振動テスター
Product Details
| 正弦力: | 3000N | スピード: | 1.6m/秒 |
|---|---|---|---|
| 振動方向: | 垂直 | 加速度: | 100G |
| 頻度: | 3～3500HZ | 力: | 380v 三相 |
| 変位: | 25mm | 応用: | PCB板および他の電気プロダクト |
| ハイライト |
1.6m/s縦の振動テスター,電動振動テスター,PCB板電動シェーカー |
||
Product Description
- 自動車部品とシステム 資格試験
- 電子組立とコンピュータ機器の試験
- 航空機とハードウェアの試験
- 衛星部品の試験
- 製品とパッケージの試験
- 一般的なストレススクリーニング
私たちは電動高周波振動テスト / 高周波振動疲労テストシリーズ製品のメーカーです.私たちの設備は,二重磁気回路構造を含む,先進的な近代的な技術を採用します自動生成された骨格動作円,空中サポート,ローラーベアリングと線形ガイド,およびトランニオン隔離.これらのシステムはX,Y,3軸およびZ側弦振動試験およびブロードバンドランダム振動試験クラシックパルステスト (半正弦,トラペゾイド,シール歯波) とショック応答スペクトルテスト
これらの製品は 国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電産業に広く使用されています.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 高い軸共振周波数で 円形構造を設計した
- 二磁回路設計 磁気流出量が少ない コンパクトで合理的な構造
- ローカーストッドロールベアリングは直線型で輸入型複合体体硬度方向性で,中心的な負荷容量を提供します.
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- 先進的な技術で 動き回るシステムは ダイナミック・サークルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- ローヤリングの静的硬さと動的硬さ,小さな気球効果により,振動テーブル容量を高め,低周波性能を向上させる.
- 小さい積載台では,より高い加速と作業頻度が実現され,積載能力と機床全体の性能が向上します.
- 水平ベンチと振動ベンチは 完璧な構造を備えた統合型で 設置・調整に便利です
- 静的圧力トラック,V形,傾き耐性,偏差負荷耐性. 組み込みオイルポンプ,良い構造と操作が簡単.
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5・1000 51500円 5・2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5・1000 5・1400 5・2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5・1000 51500円 5・2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5・1000 5 円1200 5・2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 円800 5・1000 51500円 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5・1000 51500円 5・2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5・1000 51300円 51500円 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 円800 51100円 5・1400 | 126 168 210 |
VT垂直拡張ベンチと指定されたクランプは,顧客が完璧な構造に従って最高の性能を得ることを保証するために精密に計算され,精巧に設計されています.高品質の材料工芸品も
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (ラウンドベンチ) | 220 | 350 | Φ1200 |
Product Highlights
ES-3A 動電振動テスターは、PCB および電子機器のテストに 3000N の正弦力、100g の加速度、3 ～ 3500Hz、25mm の変位を提供します。デュアル磁気回路、エアサスペンション、トラニオン絶縁を備え、信頼性の高い X/Y/Z 正弦波およびランダム振動を実現します。カスタムの水平および垂直エキスパンダーが利用可能です。
