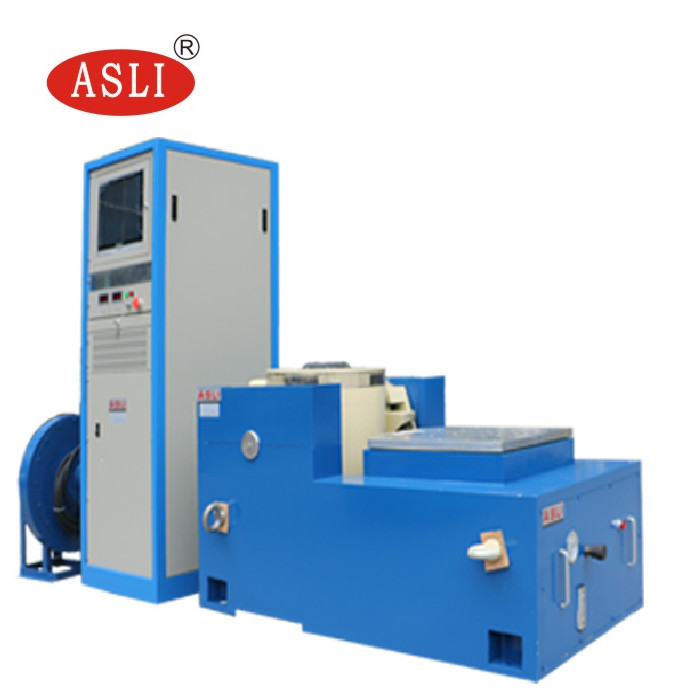

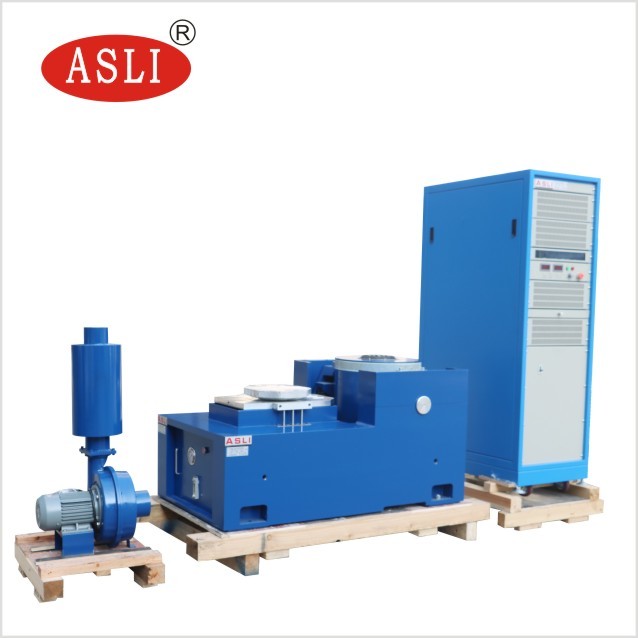

ISTA/ASTMのパッケージの強さの完全性の任意振動シェーカーのテスターはカスタマイズした
Product Details
| 応用: | 素材、自動車部品、パッキン、家庭用品 | 電圧: | 380V |
|---|---|---|---|
| アフターサービスの提供: | ビデオテクニカルサポート、オンラインサポート、海外での機械整備に対応できるエンジニア、フィールドメンテナンスおよび修理サービス | 該当する業界: | 防衛産業、民間、電子機器、自動車、スペアパーツ、エレクトロニクス、航空 |
| 製品名: | 振動試験装置 | シェーカー力: | 60kN |
| に適しています: | 最高の負荷500kgsテスト項目 | 周波数範囲: | 3~2800HZ |
| ハイライト |
ASTMのパッケージの振動試験,380Vパッケージの振動試験,ISTAの高周波振動シェーカー |
||
Product Description
このカスタマイズされたランダム振動振動器テスト機は,ISTAとASTM規格に従ってパッケージ強度整合性を評価するために設計されています.これは,配送サイクルを通してパッケージの性能を検証するための信頼できる技術手段を提供します..
このシステムは,パッケージテストプログラムで以下の目標を達成するのに役立ちます.
- 最終用途への適性を認証する
- 現在のパッケージデザインの問題解決に役立つ
- 梱包材料とプロセスにおけるコスト削減の可能性を特定する
- パッケージオプションを客観的に比較するための技術手段を提供
- 仕様,規則,または契約の要件が満たされていることを決定または確認する
- 品質保証ドキュメントの標準データ提供
- 製品責任,特許,または製品主張の証拠を提供
- 顧客による配布と使用中にパッケージのパフォーマンスを予測する
ご希望のモデルをお勧めするために,以下の詳細を準備し,ご希望の問い合わせとともに送ってください.
- 標本の説明
- 試料の試験量
- 標本の寸法
- 試験プロフィール (利用可能な場合)
- 試験の最大加速
- 試験方向:X,Y,Z軸またはZ方向のみ
| システム仕様 | |
|---|---|
| システムモデル | ES-60 |
| 周波数範囲 (Hz) | 3 ~ 2800 |
| 定数力 サイヌ (N) | 60000 |
| 定数力 ランダム (N) | 60000 |
| 定数力 ショック (N) | 120000 |
| 最大加速量 サイナス (m/s2) | 1000 |
| 最大加速 ランダム (m/s2 rms) | 1000 |
| 最大加速 衝撃 (m/s2) | 2000 |
| 最大速度 サイナス (m/s) | 1.8 |
| 最大速度 衝撃 (m/s) | 1.8 |
| 最大移動量 最大移動量 (mm p-p) | 51 |
| 移動コイル質量 | 50kg |
| 移動コイルの寸法 | 直径450mm |
| 最大負荷 | 750kg |
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ランダム振動試験プロファイル例

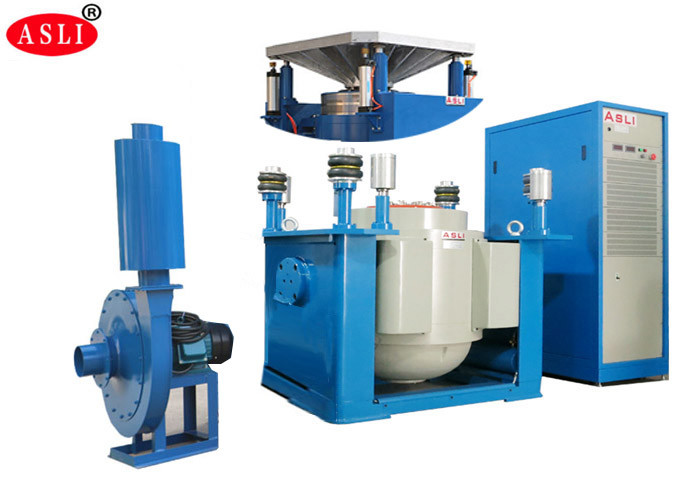

- 高い軸共振周波数で 円形構造を設計した
- 2磁気回路設計 磁気流の漏れが低く コンパクトな構造と合理的なレイアウト
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体体硬さ方向性で,優れた偏心負荷能力を備えています.
- ホルモン使用専用のトリニオン隔離基盤で 便利な移動式設置が可能
- 移動システムにおける高度な技術により ダイナミック・サークルの高い信頼性が確保されています
- 新しい管の設計により冷却効果が向上します.
- ローヤリングの静的硬さと動的硬さ,小さな気球効果により,振動テーブル容量を高め,低周波性能を向上させる.

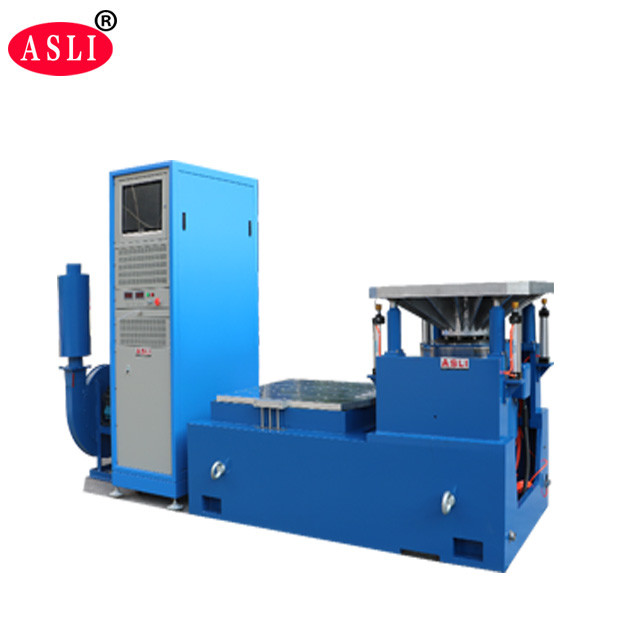

横振動表の技術パラメータ (X,Y軸試験)
垂直振動テーブルの技術パラメータ (Z軸試験)
ASLi会社への顧客訪問
Product Highlights
ISTA/ASTM 振動加振試験機、力 60KN、範囲 3 ～ 2800Hz、最大荷重 500kg。耐久性に優れた 2 つの磁気回路設計、高い信頼性、強化された冷却機能を備えています。カスタマイズされたオプション、グローバルなアフターセールスサポートを提供し、パッケージ完全性テストの国際基準を満たしています。
